High Speed LVDS Slide 16

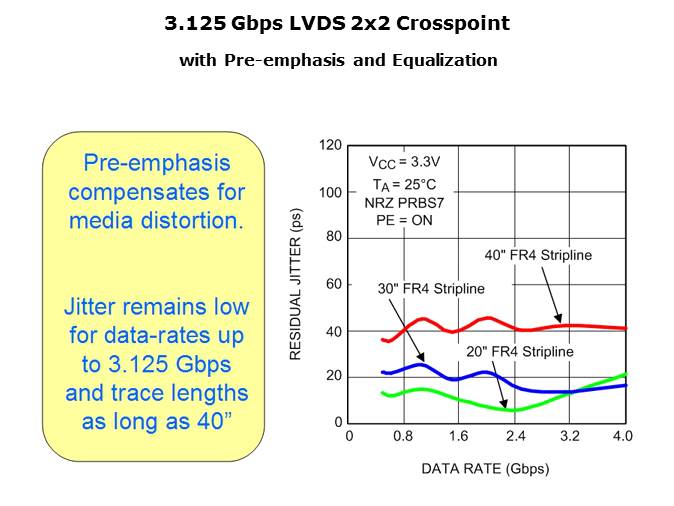

This is a plot of deterministic jitter at the end of various lengths of stripline with the DS25CP102 driver using pre-emphasis to compensate for media loss. After 30 inches of stripline at 3.125 Gbps the, deterministic jitter is only about 20 ps across data-rates from 622 MHz to 3.125 Gbps.
