High Speed LVDS Slide 13

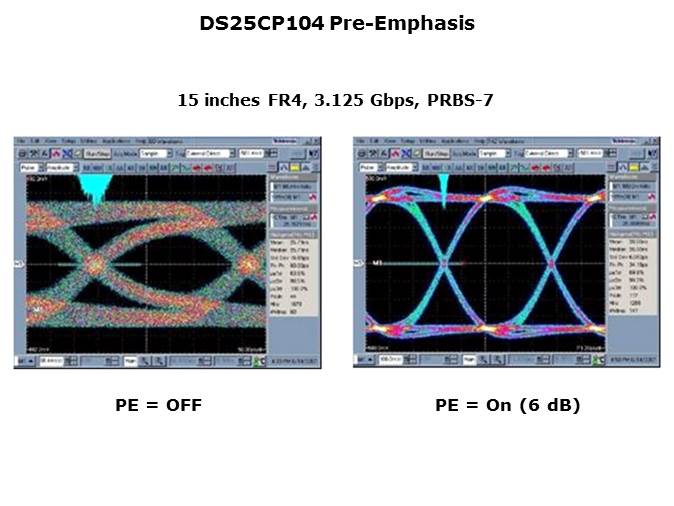

Here is an example of pre-emphasis. The signal on the left displays ISI distortion after 15 inches of FR4 without signal conditioning with a significant amount of deterministic jitter. The signal on the right shows the improvement when pre-emphasis is used to boost the signal leaving the driver. The result is reduced jitter and an open eye.

PTM Published on: 2011-11-21
