呼吸机是一种通过机械手段辅助或替代人体自主呼吸 的医疗设备，核心功能是维持气体交换（氧气吸入、二氧化碳排出） ，确保呼吸功能正常。

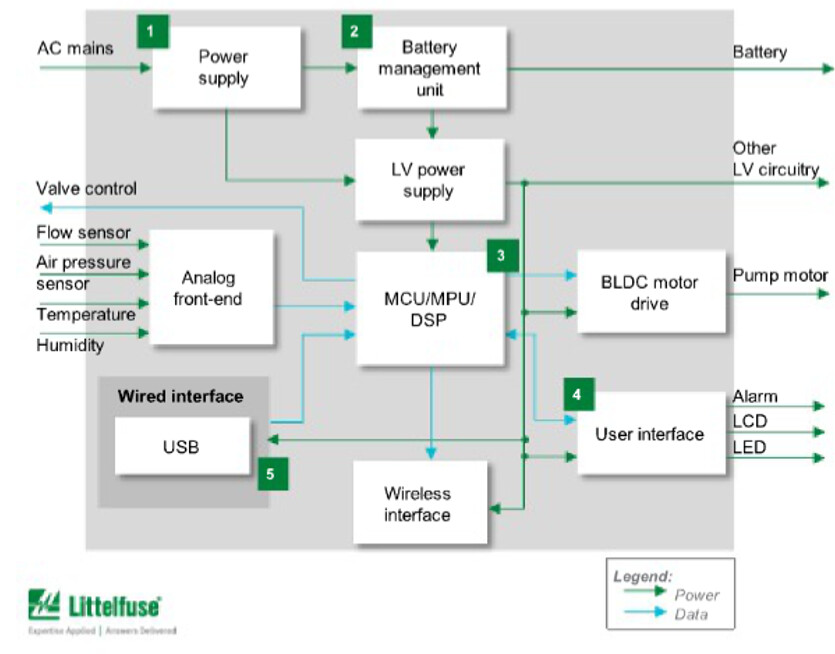

呼吸机系统框图
1. 电源模块（Power Supply）
- 输入：交流电源，提供主电力。
- 输出：
- 给电池管理单元（Battery Management Unit），用于电池充电和管理（如备用电源）。
- 给低压电源（LV Power Supply），为系统内低压电路（如 MCU、传感器、电机驱动等）供电。
2. 传感器与模拟前端（Analog Front-End）
- 传感器：采集气流（Flow）、气压（Air Pressure）、温度（Temperature）、湿度（Humidity）等呼吸相关参数，提供患者呼吸状态的实时数据。
- 模拟前端：将传感器的模拟信号转换为数字信号，传输至核心控制器（MCU/MPU/DSP），确保数据精确处理。
3. 核心控制器（MCU/MPU/DSP）
- 功能：处理传感器数据，执行控制算法：
- 调节无刷直流电机驱动（BLDC Motor Drive），控制泵电机（Pump Motor）的转速和气流输出，实现呼吸支持（如供气、呼气控制）。
- 与 用户界面（User Interface） 交互，通过 LCD 显示参数、LED 指示状态、报警模块（Alarm）在异常时（如气压超限、电源故障）发出警报。
- 通过有线（USB）和无线接口，实现数据传输。
4. 电机驱动与气流控制
- 无刷直流电机 （BLDC ）马达驱动：接收控制器指令，驱动泵电机，精确控制气泵的气流，确保患者获得稳定的通气支持。
5. 用户与通信接口
- 用户界面（User Interface）：提供人机交互，医护人员可设置参数（如通气模式、压力阈值），实时查看患者数据（如流量、气压），并通过报警模块快速响应异常。
- 接口（Wired/Wireless）：支持 USB（本地数据传输 / 升级）和无线（如 Wi-Fi、蓝牙，远程监控或与医院信息系统集成），增强系统的扩展性和智能化。
常见问题解答：(来源于 Littelfuse 网络研讨会)
Q ：Littelfuse 产品在家用医疗设备中应用广泛吗？
A：有的，特别是保护器件（如PTC、TVS等）。比如呼吸机。
