除颤仪（AED）是一种通过向心脏释放高压脉冲电流，终止心室颤动、恢复心脏正常节律的便携式急救设备，其在心跳骤停急救中的响应速度与能量精准度直接决定救治成功率。作为 AED 的核心动力单元，高压功率模块承担着从低压电源到高压能量的转换、存储与释放全流程，而其安全设计更是重中之重 —— 既要确保高压能量释放时对患者的电气安全，也要保障模块自身在频繁充放电循环中的稳定性，避免因器件失效导致的急救中断。

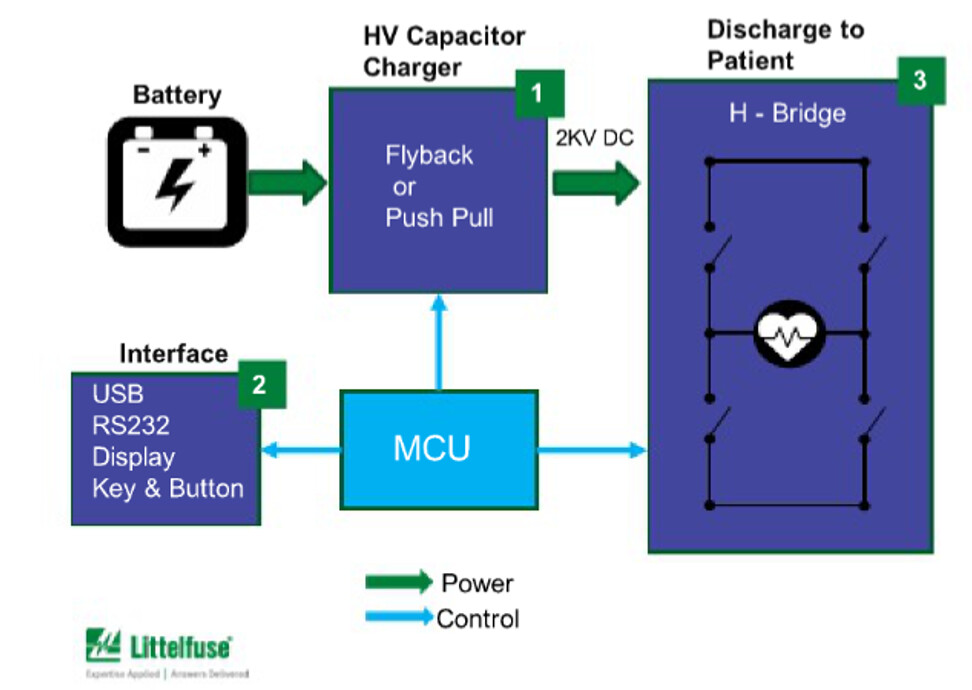

除颤仪（ AED ）框图
- Battery （电池） ：作为电源，为 AED 系统供电。
- HV Capacitor Charger （高压电容充电器） ：包含 Flyback 或 Push Pull 电路，将电池的电能转换为 2KV DC（千伏直流电），给高压电容充电。
- MCU （微控制单元） ：起到控制作用，管理整个系统的运行，并与其他模块通信。
- Interface （接口） ：包括 USB、RS232、Display（显示屏）、Key & Button（按键） ，用于设备与外部交互、数据传输以及用户操作控制。
- Discharge to Patient （对患者放电） - H - Bridge （ H 桥电路） ：在需要时，通过 H 桥电路将存储在高压电容中的电能释放给患者，进行除颤治疗。绿色箭头表示功率流向，蓝色箭头表示控制信号流向。
常见问题解答：(来源于Littelfuse 网络研讨会)
Q ： Littelfuse / IXYS 高压功率模块在除颤仪应用中如何确保快速响应和精确能量控制？
A：主要在驱动设计上，Littelfuse也提供快速驱动IC。
Q ：超高压功率半导体器件在创新医疗设备中有哪些运用？
A：主要是在高压脉冲医疗设备，比如 AED、PFA 等等。
