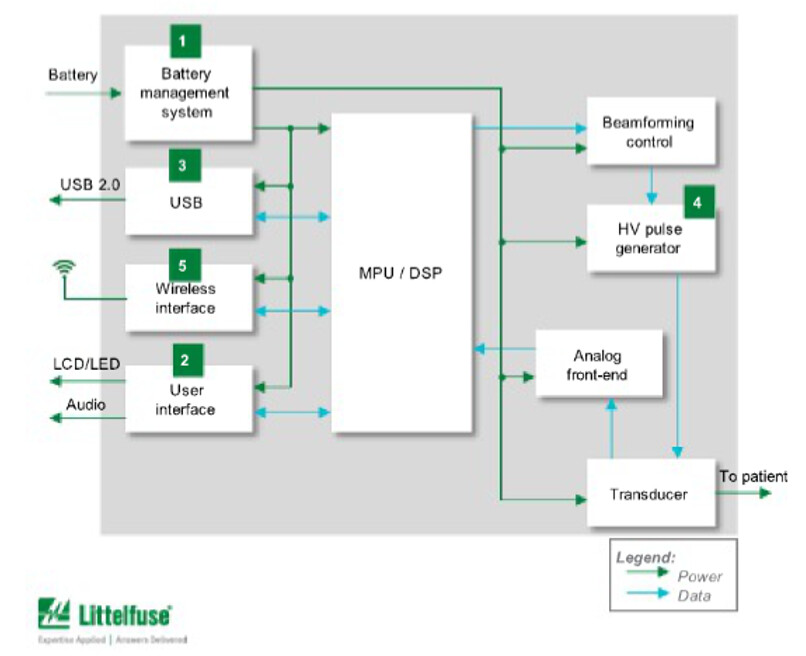

超声扫描设备框图
- 左侧模块：
- 1. 电池管理系统：管理电池电源，为设备供电（绿色箭头为电源路径）。
- 2. 用户接口：连接 LCD/LED（显示图像、参数）和音频（操作提示、反馈），实现人机交互。
- 3. USB 接口：处理 USB 2.0 数据传输（如图像存储、设备配置）。
- 5. 无线接口：支持无线数据传输（如 Wi-Fi，实现远程控制或数据共享）。
- 右侧模块（超声信号链）：
- 波束形成控制（Beamforming control）：优化超声波束的方向和聚焦，提升成像分辨率。
- 4. 高压脉冲发生器（HV pulse generator）：生成高压脉冲，驱动换能器（Transducer）发射超声波。
- 模拟前端（Analog front-end）：接收换能器的回波信号，进行放大、滤波等模拟处理。
- 换能器（Transducer）：将电信号转换为超声波（发射），并将回波转换为电信号（接收），直接与患者接触。
常见问题解答： (来源于 Littelfuse 网络研讨会)
Q ：介绍一下得捷在便携式医疗设备应用中比较成熟的应用场景？
A：AED , 心电仪器，监护设备，超声扫描…等等
