X光影像系统，是一种先进的医学影像检查技术。在 X光影像系统中，电源设计是确保整个系统正常运行的关键部分，主要包含以下几个关键组件及其作用：

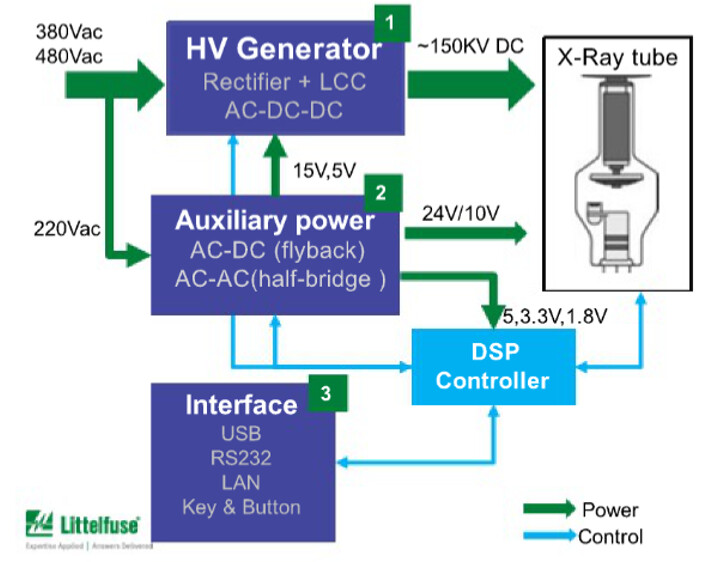

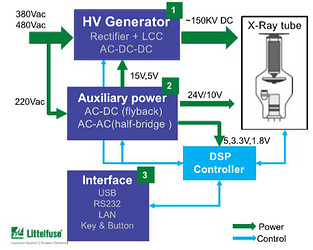

X光影像系统电源系统框图
1. HV Generator（高压发生器）
- 功能：它的主要作用是将输入的交流电源（常见的如 380Vac 或 480Vac ）通过整流（Rectifier）以及 AC-DC-DC 等一系列转换过程，产生高达～150KV DC 的高压直流电，为 X-Ray tube（X 射线管）提供所需的高压。X 射线管在高电压的作用下，电子被加速撞击阳极靶面，从而产生 X 射线。
2. Auxiliary power（辅助电源）
- 功能：辅助电源负责为系统中的其他非高压部件提供合适的电源。它可以将输入的 220Vac 交流电源，通过 AC-DC（反激式 flyback ）和 AC-AC（半桥 half-bridge ）等电路拓扑，输出多种不同电压等级，如 24V/10V 、15V、5V 等，为像 DSP Controller（数字信号处理器控制器）等其他组件供电。
3. DSP Controller（数字信号处理器控制器）
- 功能：它是整个电源系统的控制核心，接收来自 Interface（接口模块）的指令和反馈信号，对高压发生器和辅助电源进行实时监控和控制，以确保输出电源的稳定性和满足系统运行的需求。例如，它可以根据成像的需要，精确调节高压发生器输出的高压值。
4. Interface（接口模块）
- 功能：提供多种接口方式，如 USB、RS232、LAN 等，方便用户与系统进行交互。同时，它还可以接收来自按键（Key & Button）的输入指令，将这些指令传递给 DSP Controller，实现对系统的操作和控制。
常见问题解答：(来源于Littelfuse 网络研讨会)
Q ：医疗设备安全性的测试依据标准是什么？
A：视销售地区而定，主要是美国FDA、欧盟CE、中国国标。
