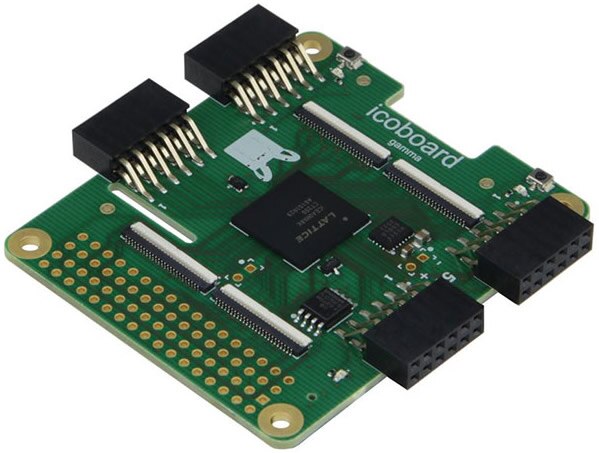

采用 Lattice iCE40 的 icoBoard 小型 FPGA 板

Trenz Electronic icoBoard 包含具有 8 k LUT 的 Lattice FPGA、最高 100 MHz 的时钟、8 MB SRAM 且可通过完整的开源 FPGA 工具链在 Verilog 中编程。icoBoard 引脚兼容 Raspberry Pi 2B 和所有版本以及任何采用同样引脚布局的电路板。用于编程的 FPGA 比特流可以直接在 Raspberry Pi 上生成。

ICE40 FPGA 是低成本 FPGA，无需倍增器等专用硬件块以及 SerDes 或 SDRAM 接口。作为一种较小型 FPGA，借助其 8 k LUT，它们足以支持相当大的项目，如完整的 RISC-V 32 位 SoC。icoBoard 是一种完美的学习工具，用于上手 Verilog 逻辑电路设计，而不需要操作 Xilinx 或 Altera 等庞大的专业编程工具。Pmod 连接器能非常方便地与各种各样的传感器和接口一起工作。PMod 传感器可见于 https://www.digikey.com/en/product-highlight/d/digilent/pmods。

如果 icoBoard 连接到 Raspberry Pi，电源由 Raspberry Pi 提供。如果 icoBoard 独立工作，需要向电源引脚提供 5 V 电源。
