MCQ1805 系列线性霍尔效应电流传感器

MPS MCQ1805 系列线性霍尔效应电流传感器专为汽车应用而设计，能够感测交流和直流电流。它们采用差分霍尔阵列，有助于消除杂散磁场的影响。

低电阻初级导体将电流引导至靠近 IC 并集成了高精度霍尔效应传感器的位置。电流产生磁场，并由霍尔传感器在两个不同的点进行检测。两个位置的磁场差异被转换成电压信号，准确反映施加的电流。此外还通过采用旋转电流技术维持低而稳定的偏移。

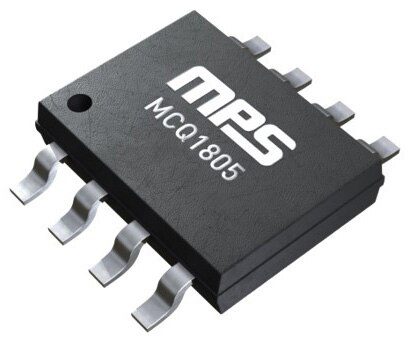

MCQ1805 的初级导体路径和传感器引脚之间存在电隔离，可取代光隔离器和其他隔离解决方案。该器件提供快速过流检测 (OCD)，可实时监测和响应过流 (OC) 情况。MCQ1805 只需要几个易于采购的标准外部元器件，并采用紧凑的 SOIC-8 封装，非常适合用于电路板空间有限的应用。
