Pmod™ CAN:具有集成式收发器的 CAN 2.0B 控制器

Digilent 这款产品采用 Microchip 的 MCP25625,是 CAN 通信的理想之选

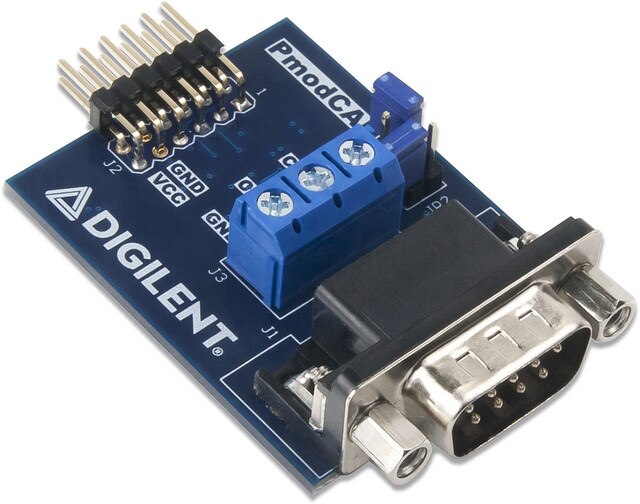

Digilent Pmod CAN:CAN 2.0B 控制器图片Digilent Pmod™ CAN 是带有集成式收发器的 CAN 2.0B 控制器。嵌入的 Microchip MCP25625 芯片直接连接到物理 CAN 总线,符合高速 (1 Mb/s)、低静态电流、电磁兼容性和静电放电等汽车要求。Pmod™ CAN 实现各种各样的外部设备与微控制器和现场可编程栅阵列 (FPGA) 开发板之间的 CAN 通信。借助库和示例代码,用户可以轻松连接 Pmod™ CAN 与 Digilent Basys MX3™、PIC32 微控制器板、采用 Xilinx 7 系列 FPGA 器件的多款 Digilent FPGA 板以及 Arduino 板。

来自 Microchip Technology 的 MCP25625 是一种完整的、高性价比、小封装的 CAN 解决方案,可以轻松地添加到任何具有可用串行外设接口 (SPI) 的微控制器。MCP25625 直接与工作在 2.7 V 至 5.5 V 之间的微控制器连接,而无需在设计中使用外部电平转换器。此外,MCP25625 直连物理 CAN 总线,支持高速 CAN 收发器的所有要求。

特性 应用
  • 具有集成式收发器的 CAN 2.0B 控制器
  • 适用于汽车应用
  • 高达 1 Mb/s 下工作
  • 高达 10 MHz SPI 时钟速度
  • 用于安全连接的标准 DB9 连接器。
  • 1.4" × 1.8" (3.6 cm × 4.6 cm) 小 PCB 尺寸带来了设计灵活性
  • 带 SPI 的 12 引脚 Pmod™ 连接器
  • 遵循 Digilent Pmod™ 接口 2A 型规范 1.1.0
  • 汽车
  • 家庭自动化
  • 工业自动化

Pmod™ CAN: CAN 2.0B Controller

图片制造商零件编号描述类型功能使用的 IC/零件可供货数量价格查看详情
PMOD CAN CONTROLLER MCP25625410-353PMOD CAN CONTROLLER MCP25625接口CANbusMCP25625198 - 立即发货
1 : ¥140.50
散装
查看详情

Microchip MCP25625

图片制造商零件编号描述可供货数量价格查看详情
IC TRANSCEIVER 1/1 28SSOPMCP25625-E/SSIC TRANSCEIVER 1/1 28SSOP1533 - 立即发货
1 : ¥27.95
管件
查看详情
IC TRANSCEIVER 1/1 28QFNMCP25625-E/MLIC TRANSCEIVER 1/1 28QFN5555 - 立即发货
1 : ¥27.95
管件
查看详情
IC TRANSCEIVER 1/1 28QFNMCP25625T-E/MLIC TRANSCEIVER 1/1 28QFN2361 - 立即发货
1 : ¥27.95
剪切带(CT)
1600 : ¥21.25
卷带(TR)
1 : ¥27.95
Digi-Reel® 得捷定制卷带
查看详情
发布日期: 2018-01-12
