TE0802 开发板

            TE0802 开发板

                    Digilent 经过成本优化，是 ZU2CG UltraScale+™ MPSoC 入门的绝佳选择

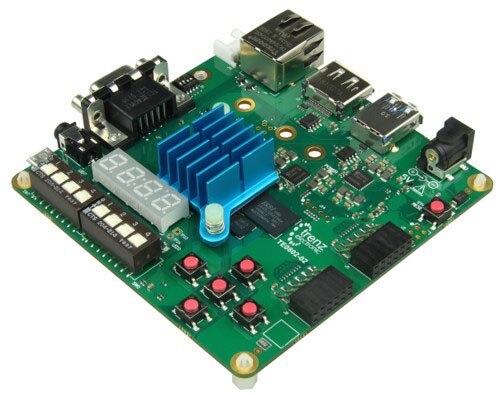

TE0802 由 Digilent 的合作伙伴 Trenz Electronic 负责设计制造，是集成了 XilinxZynq® UltraScale+ MPSoC 器件的开发板。该板具有 SDRAM DDR4 8 GB 内存和多个连接接口，包括 DisplayPort™、VGA、USB 3.0 和千兆以太网 RJ45。多功能板载 I/O，包括按钮、滑动开关、七段 LED 显示屏和 12 针 Pmod 连接器，通过一个便捷的封装即可提供用户所需的一切。TE0802 与 Xilinx 的高性能 Vivado® Design Suite HL WebPACK™ 版本完全兼容，并随附 Vivado 和 Petalinux 示例项目。嵌入式开发人员和工程师可以在工业电机控制、传感器融合、物联网、实时 I/O 和医疗设备等应用。

应用

MPSoC

XCZU2CG - Xilinx Zynq UltraScale+ MPSoC

RAM/存储

SDRAM：LPDDR4 8 GB 256 MB x 16 x 2
SPI 闪存：256 MB (32 MB x 8) 133 MHz
EEPROM：2 KB (256 MB x 8)
microSD™，卡插槽

功率

5 V ± 10%
~3.5 W
3 A 推荐用于板启动
内径 2.1mm /外径 5.5mm 桶形插头

尺寸

100 mm x 100 mm

接口

1 GB 以太网 RJ45
USB 3.0 Host（Type A 连接器）
M.2 SSD PCIe®
DisplayPort
VGA
3.5 mm 耳机插孔（PWM 输出）
两个 12 引脚 Pmod 连接器
USB JTAG/UART microUSB
GPIO – SSD、LED、按钮、滑动开关

应用

传感器融合
物联网

电机控制

TE0802 Development Board

	图片	制造商零件编号	描述	可供货数量	价格	查看详情
		410-383-3EG	GENESYS ZU-3EG ZYNQ ULTRASCALE+	13 - 立即发货	1 : ¥10,328.91 盒	查看详情

IC's

制造商零件编号	描述	可供货数量	价格	查看详情
XCZU2CG-2SBVA484I	IC SOC CORTEX-A53 484FCBGA	1 - 立即发货	1 : ¥3,698.20 托盘	查看详情
XCZU2CG-1SBVA484I	IC SOC CORTEX-A53 484FCBGA	104 - 立即发货	1 : ¥2,780.68 托盘	查看详情
XCZU2CG-L1SFVC784I	IC SOC CORTEX-A53 784FCBGA	54 - 立即发货	1 : ¥3,359.56 托盘	查看详情
XCZU3CG-2SFVC784I	IC SOC CORTEX-A53 784FCBGA	2 - 立即发货	1 : ¥6,129.90 散装	查看详情
XCZU4CG-2SFVC784I	IC SOC CORTEX-A53 784FCBGA	122 - 立即发货	1 : ¥12,859.35 托盘	查看详情
XCZU3CG-2SFVC784E	IC SOC CORTEX-A53 784FCBGA	62 - 立即发货	1 : ¥5,364.95 散装	查看详情
