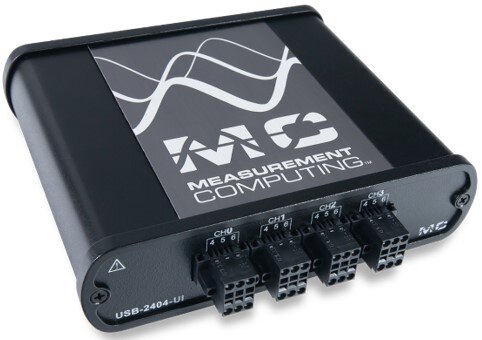

MCC USB-2404-UI 通用输入 USB DAQ 器件

Digilent 的测量计算 USB-2404-UI 具有四个同步模拟输入，能够测量电压、电流、热电偶、RTD、电阻和基于电桥的传感器。该器件的每个通道都有一个 A/D，包括通道间和系统到主机的隔离。该器件由 USB 供电，无需外部电源。USB-2404-UI 提供四个可单独配置的 24 位通用模拟输入通道，具有集成信号调节功能。所有通道均以每通道高达 100 S/s 的速度同时测量。USB-2404-UI 可以执行电压（±60 V、±15 V、±4 V、±1 V、±125 mV）、电流、热电偶、RTD（4 线和 3 线）、电阻（4 线和 2 线）和基于电桥的传感器（四分之一桥、半桥和全桥）测量。每种测量类型的测量范围各不相同。USB-2404-UI 具有内置电流和电压激励功能。励磁电路受到过流和过压故障条件的保护。USB-2404-UI 支持 II 类 TEDS 智能传感器，并包含一个用于冷结补偿 (CJC) 的内置热敏电阻。模拟预滤波器可去除转换前信号中可能存在的噪声。

支持高速、60 Hz 抑制、50 Hz 抑制和高分辨率定时选项。通过使用不同的 ADC 转换时间，每个选项都针对不同类型的应用进行了优化。高速以噪声抑制为代价针对高速应用进行了优化，60 Hz 抑制针对 60 Hz 噪声的抑制进行了优化，50 Hz 抑制针对 50 Hz 噪声的抑制进行了优化，高分辨率针对最大整体噪声抑制进行了优化并提供对 50 Hz 和 60 Hz 噪声的良好抑制。每个通道都有一个 6 位可拆卸弹簧连接器，用于现场接线连接。

软件支持包括 TracerDAQ，这是一个可选的开箱即用应用程序，用于数据记录、可视化和信号生成。数据可以在用户可配置显示器上实时或采集后查看。提供适用于最流行应用程序和编程语言的驱动程序，包括 Visual C++®、Visual C#®、Visual Basic®、.NET、DASYLab®、LabVIEW™、MATLAB® 和 Python™。
