MCC USB-1608FS-Plus 同步 USB DAQ 器件

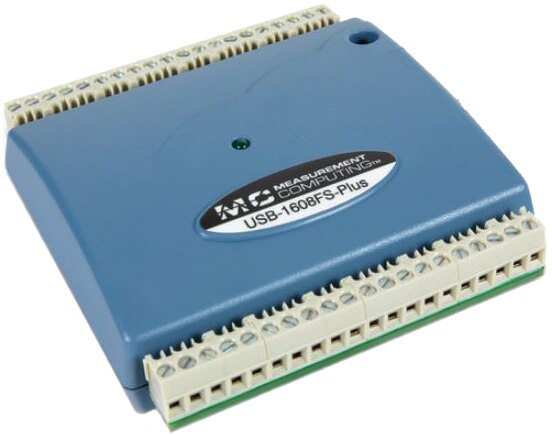

Digilent 的 MCC USB-1608FS-Plus 是一款基于 USB 的 DAQ 器件，具有 8 个同步模拟输入（每通道 A/D）、16 位分辨率、100 kS/s/ch 采样率（总计 400 kS/s）、一个 32 位计数器, 和 8 个数字 I/O。它具备 ±10 V、±5 V、±2 V 和 ±1 V 的软件可选模拟输入范围。每个模拟输入通道都有一个专用的 16 位 A/D 转换器，用于对所有八个输入进行真正的同步采样。该设备由 USB 供电，无需外部电源。

在硬件调速模式下，任何一个通道的最大吞吐率为 100 kS/s，多通道的总吞吐率高达约 400 kS/s。使用突发扫描模式以 100 kS/s 的最大速率运行任意数量的通道，直至 32K 样本 FIFO 的全部容量。所有通道的最大采样率总计为 800 kS/s。

八个数字 I/O 通道中的每一个都可配置为输入或输出。当配置为输入时，数字 I/O 端子可以检测任何 TTL 电平输入的状态。数字 I/O 通道是高驱动 (24 mA) 连接。32 位事件计数器可以接受高达 1 MHz 的信号。当 TTL 电平从低电平变为高电平时，内部计数器递增。

USB-1608FS-Plus 有一个双向外部时钟端子。当配置为输入时，A/D 转换可由外部源调速。USB-1608FS-Plus 支持高达 100 kHz 的 TTL 电平输入信号。当配置为输出时，该器件可以在第二个器件上调整 A/D 转换的速率，并同时从所有输入通道采集数据。它提供了一个外部数字触发输入和一个边沿或电平敏感的触发模式。边沿敏感可通过软件选择上升沿或下降沿。电平敏感可通过软件选择高电平或低电平。

软件支持包括 DAQami，这是一个可选的开箱即用应用程序，用于数据记录、可视化和信号生成。在用户可配置的显示器上可以进行实时或采集后数据查看。包括适用于最流行的应用程序和编程语言的驱动程序，包括 Visual C++®、Visual C#®、Visual Basic®.NET、DASYLab®、LabVIEW™、MATLAB® 和 Python™。
