MAX22216 串行控制电磁阀和电机驱动器

Analog Devices 的 MAX22216 四路智能串行控制螺线管和电机驱动器，具有先进的诊断功能

Analog Devices 的 MAX22216 串行控制螺线管和电机驱动器图片ADI MAX22216 集成四个可编程 36 V 半桥。它主要用于驱动感应负载，例如开关电磁阀、直流电机、比例阀、双稳态阀、继电器等。MAX22216 每个半桥最高可输出 3.2 AFS。

MAX22216 半桥支持两种不同的用例。在第一种情况下，可以通过串行外设接口 (SPI) 输入配置设置并随时更改。或者，可以将设置存储在一次性可编程 (OTP) 寄存器中，在上电时加载，从而实现独立操作。寄存器是用户可编程的。OTP 写入过程必须在工厂中严格控制的温度和电压条件下执行。

支持高侧/低侧单端驱动操作和桥接负载 (BTL) 配置。还支持通道并行化。支持电压控制、电流控制和混合方案。

在电压驱动调节 (VDR) 模式下，半桥输出电压受到控制。电源变化得到内部补偿。在电流驱动调节 CDR 模式下，半桥输出电流受到控制。电流在内部感应并反馈到控制器以实现精确的闭环调节。可以配置比例和积分增益来优化稳态误差和动态性能。

MAX22216 集成了旨在优化螺线管和直流电机驱动控制的功能。这些功能包括用于省电的两级定序器、用于降低噪音的驱动信号斜坡控制 (RAMP)、用于抵消静摩擦和磁滞影响的抖动功能 (DITH)、用于缩短开关周期的快速退磁功能 (DC_H2L) 以及用于限制浪涌和失速电流的直流电机电流限制器。

先进的诊断功能可提高系统可靠性并实现预测性维护。这些包括柱塞运动检测 (DPM)、电感测量、行程时间测量、开路负载 (OL) 检测和通过串行接口进行实时电流监控。

MAX22216 具有全套保护电路，包括过流保护 (OCP)、过温保护 (OTP) 和欠压锁定 (UVLO)。每当检测到故障时，故障指示器引脚就会置位。

MAX22216-EVAL 可与 TRINAMIC 评估板系统结合使用或作为独立板对 MAX22216 进行评估。它使用标准示意图并提供多种选项来测试不同的操作模式。

特性
  • 四个串行控制 36 V 半桥
    • 1.7 ADC (TA = +25°C) 和 3.2 A 满量程电流能力 (MAX22216)
  • 低 RON 实现高效率
  • 高度灵活：
    • 独立通道设置
    • 支持高侧/低侧桥接负载配置/并行模式
  • 先进的控制方法
    • 电压/电流驱动调节
    • 两级节电排序器
    • 带电流限制器的直流电机驱动器
    • 抖动功能
    • 斜坡上升/下降控制
    • 退磁电压控制
    • 集成电流检测功能
  • 诊断功能
    • 反应和行程时间测量
    • 检测柱塞运动
    • 开路负载检测
    • 电感测量
    • 数字电流检测监视器
  • 全套保护功能
    • OCP
    • 热保护
    • UVLO
应用
  • 电磁开关阀和继电器
  • 直流电机
  • 比例阀
  • 双稳态闭锁电磁阀
  • 具有实时电流测量功能的开关驱动器
  • 数字输出接口
资源

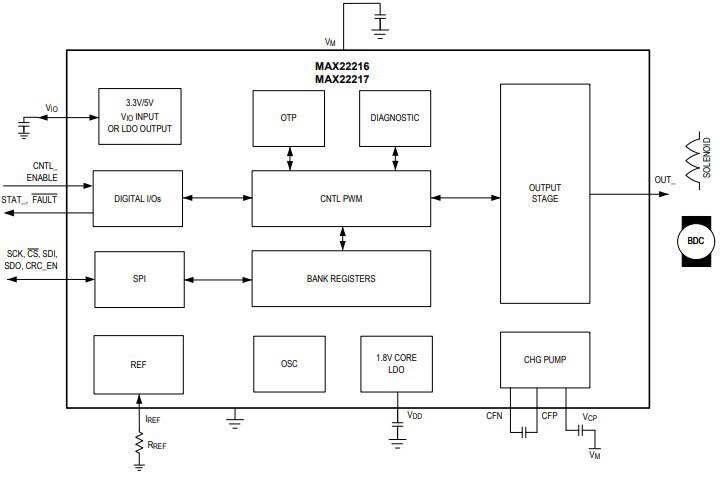

    Analog Devices 的 MAX22216 串行控制螺线管和电机驱动器图片（框图）

MAX22216 Serial-Controlled Solenoid and Motor Driver

图片制造商零件编号描述可供货数量价格查看详情
QUAD SERIAL PROGRAMMABLE 2A HALFMAX22216ATJY+TQUAD SERIAL PROGRAMMABLE 2A HALF2425 - 立即发货$77.99查看详情
发布日期： 2024-04-03
