AD7616/AD7617 16 通道数据采集系统具有双路 SAR ADC
Analog Devices DAS 具有 SAR ADC,适合电源线监测、保护继电器和测试与测量系统

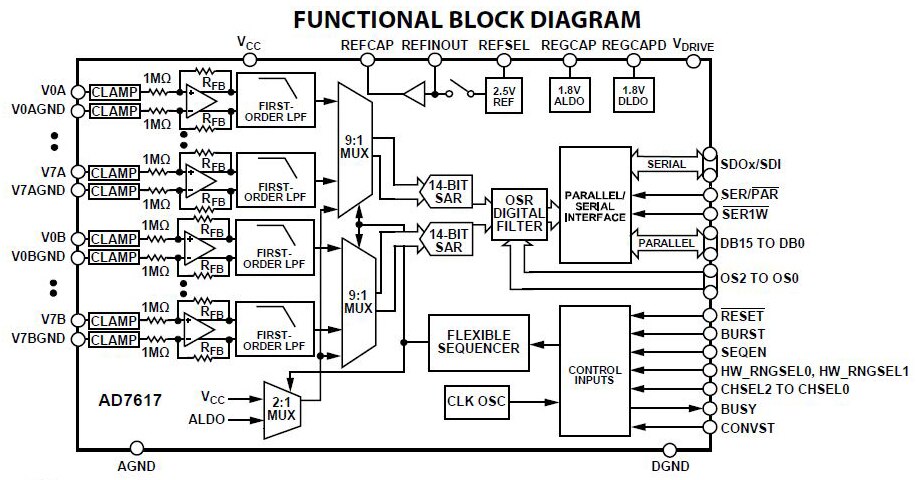

ADI AD7616 和 AD7617 是 14 位或 16 位数据采集系统 (DAS),支持 16 通道双路同步采样。这些器件均包含模拟输入箝位保护、14 位 (AD7617) 或 16 位 (AD7616) 双电荷再分配逐次逼近寄存器 (SAR) 模数转换器 (ADC)、灵活的数字滤波器、2.5 V 电压基准和基准缓冲器以及高速串行和并行接口。这些 DAS 的工作温度为 +5 V 单电源供电,并可接受 ±10 V、±5 V 和 ±2.5 V 真双极输入信号,同时每通道以 85 dB 信噪比 (SNR) 和高达 1 MSPS 吞吐率进行采样。片载过采样模式可实现更高的 SNR 性能 [85.3 dB 或过采样率 (OSR) 为 2 时 92 dB]。输入箝位保护电路可以承受高达 ±21 V 电压。AD7616 和 AD7617 具有 1 MΩ 模拟输入阻抗,与采样频率无关。单电源工作、片载滤波和高输入阻抗免除了驱动器运算放大器以及外部双极电源。这些器件兼容串行外设接口 (SPI)/QSPI™/DSP/MICROWIRE。AD7616 和 AD7617 专用于电源线监测、保护继电器和测试与测量系统。
特性
- 位数:14/16
- 采样率:1 M
- 输入数量:14/16
- 输入类型:差分
- 数据接口:SPI、并行和 DSP
- 比率:1:1
- ADC 转换器数量:2
- 架构:SAR
- 基准类型:外部和内部
- 电压供应
- 模拟:5 V
- 数字:2.3 V 至 3.6 V
- 特性:同步采样
- 温度范围:-40°C 至 +125°C
- 封装:80 引线 LQFP (14 mm x 14 mm)
应用
- 电力线路监控
- 保护继电器
- 多相电机控制
- 仪控系统
- 数据采集系统
更新日期: 2018-02-08
发布日期: 2017-01-04
