AD5671R/AD5672R nanoDAC+ 模数转换器

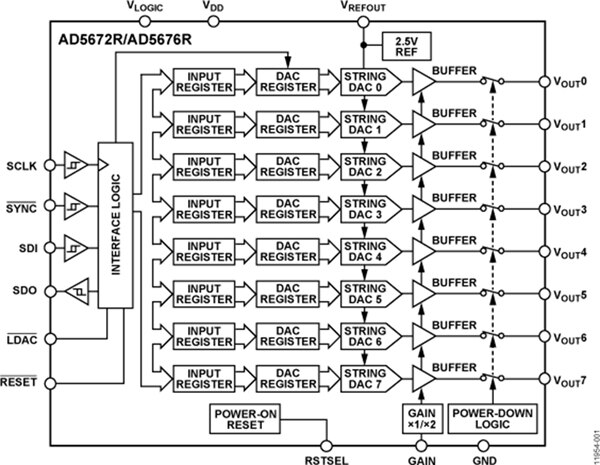

AD5672R/AD5676R/AD5671R/AD5675R 来自 Analog Devices，是低功耗、八通道、12 /16 位缓冲电压输出式数模转换器 (DAC)。 这些器件采用 2.5 V、2 ppm/°C 内部电压基准和增益选择引脚，满程输出为 2.5 V（增益=1）或 5 V（增益=2）。 所有器件均由单一 2.7 V 至 5.5 V 电源供电，并从设计上保证了单调性。 这些器件采用 20 引脚 TSSOP 封装。

AD5672R/AD5676R/AD5671R/AD5675R 还集成上电复位电路和 RSTSEL 引脚，以确保在发生有效写入操作之前，DAC 输出在上电后达到并保持零程或半程。 每个器件都具有每通道省电功能，在省电模式下可将电流消耗降至 2.5 µA (3 V)。

AD5671R/AD5675R 采用工作在高达 400 kHz时钟速率下的多功能 2 线串行接口，并配备用于 1.8 V/3 V/5 V 逻辑的 V_LOGIC 引脚。 AD5672R/AD5676R 采用多功能串行外设接口 (SPI) ，工作时钟速率高达 50 MHz。
