AD4002/AD4006/AD4010 伪差分 SAR ADC

Analog Devices 适用于自动化测试设备、机械自动化和电池供电型设备的 ADC

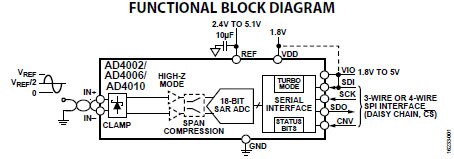

Analog Devices AD4002/AD4006/AD4010 伪差分 SAR ADC （点击放大） 的图ADI 的 AD4002/AD4006/AD4010 是低噪声、 低功耗、高速、18 位、高精度、逐次逼近寄存器 (SAR) 模数转换器 (ADC)。AD4002 和 AD4006 的吞吐率分别为 2 MSPS、1 MSPS 和 500 kSPS。这些器件结合了易于使用的特性，具有更低的信号链功率和复杂性，并能够实现更高的通道密度。高阻态模式与长采集阶段相结合，消除了专用高功耗、高速 ADC 驱动器的需要，因而扩展了能够直接驱动此 ADC 的低功耗精密放大器的范围，同时仍能实现出色的性能。输入范围压缩特性可使 ADC 激励放大器和该 ADC 能够使用公共电源轨进行操作，而无需负电压供电，并同时保持了完整的 ADC 代码范围。这些器件对串行外设接口 (SPI) 的时钟速率要求低，从而降低了数字输入/输出功耗，扩大了处理器选择范围，并简化了跨越数字隔离的数据发送任务。

在 1.8 V 工作电压下，模拟输入在 0 V 至 VREF 之间（相对于接地检测 (IN−)），且 VREF 在 2.4 V 至 5.1 V。兼容 SPI 的多用途串行接口具有七种不同模式，包括采用 SDI 输入在单条 3 线总线上以菊花链形式连接多个 ADC 的能力，并提供繁忙指示功能选择。这些器件采用独立电源 VIO 时，兼容 1.8V、2.5V、3V 和 5V 逻辑。AD4002/AD4006/AD4010 非常适合自动测试设备、机器自动化和电池供电型设备。

特性 应用
  • 吞吐率： 2 MSPS、1 kSPS、或 500 kMSPS
  • INL：±3.2 LSB（最大值）
  • 保证 18 位无丢码
  • 易于使用，减少了系统功耗和复杂性
    • 输入过压箝位电路
    • 降低了非线性输入的电荷反冲
    • 高 Z 模式
    • 长采集阶段
    • 输入量程压缩
    • 快速转换时间允许低 SPI 时钟速率
    • SPI 可编程模式，读/写功能，状态字
  • 伪差分 （单端） 模拟输入范围： 0 V 至 VREF vREF在 2.4 V 至 5.1 V 之间
  • 1.8 V 单电源工作，具有 1.71 V 至 5.5 V 逻辑接口
  • SAR 架构 - 无延时/ 无流水线延迟
  • 保证工作温度：-40°C 至 +125°C
  • 兼容串行接口 SPI-/QSPI-/ MICROWIRE-/DSP
  • 能够以菊花链形式连接多个 ADC，提供一个繁忙指示灯
  • 自动测试设备
  • 机器自动化
  • 医疗设备
  • 电池供电型设备
  • 数据采集系统

AD4002/AD4006/AD4010 Pseudo Differential SAR ADCs

图片制造商零件编号描述输入类型可供货数量价格查看详情
IC ADC 18BIT SAR 10MSOPAD4006BRMZIC ADC 18BIT SAR 10MSOP个伪差分，单端70 - 立即发货$230.27查看详情
发布日期： 2018-05-29
