TE 接线帽知识科普

对于电线来说，安全、效率和耐用是首要考虑因素。在确保电气连接安全有效方面有一种发挥至关重要作用的零件经常被忽视——那就是接线帽。无论您是 DIY 爱好者、电工，还是仅仅对电气系统内部工作原理好奇的人，必须了解接线帽的作用。TE 是 DigiKey 的知名合作厂商之一，提供多种实用型优质接线帽。在这篇博文中，我们将探讨什么是接线帽及其重要性和正确使用。

什么是接线帽？

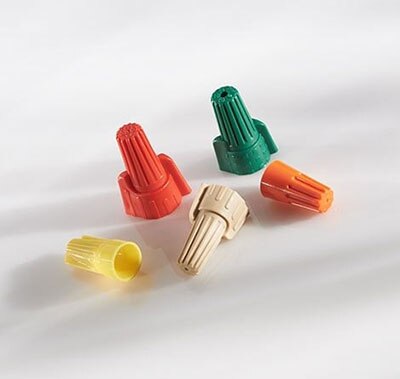

接线帽也称为电线螺母或电帽，是一种用于连接和固定多根电线的小型绝缘装置。接线帽通常用于住宅、商业和工业电气安装，来确保电气连接安全可靠。接线帽通常由耐用塑料制成，带有金属弹簧或内螺纹，一旦扭转到位，就可牢固地夹紧电线。

接线帽有多种尺寸和颜色，每种尺寸和颜色均用于特定的电线规格和类型。接线帽通常用于需要将两根或多根电线连接在一起并与外部元件绝缘的情况。

为什么接线帽很重要？

接线帽是任何电气系统中必不可少的安全部件。原因如下：

1. 防止短路：当电线暴露或连接不当时，会增大短路风险。接线帽可确保连接牢固，防止电线相互接触或在不该导电的位置发生导电。
2. 确保适当的绝缘：裸露的电线末端可能造成重大危险，尤其是当接触到湿气、其他导电表面或人体时。接线帽有助于确保电线裸露的金属部分绝缘，从而最大限度地降低触电风险。
3. 提高连接质量：合适的接线帽可以在电线之间建立紧密、可靠的连接，从而提高电气系统的整体完整性。连接松动或连接不良可能会导致电气故障、过热甚至火灾。
4. 使电线更耐用：随着时间的推移，暴露的电线连接会因湿度或温度变化等环境因素而出现腐蚀或性能降低。接线帽可提供额外保护层，确保电线连接长期保持完好。

接线帽的类型

接线帽种类丰富，且每种接线帽都有特定的用途。最常见接线帽的包括：

1. 旋入式线帽（接线螺母）：
• 最常见的接线帽类型
• 用于扭转至电线末端，形成安全、绝缘的连接
• 尺寸选择多样，可适应不同的线径和电线数量
2. 推入式电线连接器：
• 这些连接器不需要扭转操作。相反，把电线剥皮后的那一端推入连接器即可锁定到位
• 是快速、安全连接的绝佳选择，尤其适用于较小的空间
3. Crimp-n 盖：
• 这种接线帽与压接工具配套使用，以确保安全连接
• 通常用于需要连接更牢固、更持久的应用

选择合适的接线帽

正确选择接线帽对于确保电气连接安全可靠至关重要。以下是选择接线帽时需要考虑的一些因素：

• 线径：确保接线帽的设计适合您所用的电线规格。大多数接线帽都标有其适用的电线规格范围。
• 电线数量：接线帽提供不同的尺寸选择，以处理不同数量的电线。确保选择合适的接线帽，既可以容纳需要连接的所有电线，又不会超过该接线帽能连接的最大接线数量。
• 色码：接线帽通常采用色码，每种颜色代表不同的尺寸和容量。色码表示线径范围以及接线帽可以安全处理的最大电线数量。例如：

红色：适用于小线径电线 (22-18 AWG)

黄色：适用于中等线径的电线 (16-14 AWG)

蓝色：适用于较大线径的电线 (12-10 AWG)

橙色：适用于线径非常大的电线 (8-6 AWG)

• 电压和环境：如果在高电压或极端条件（例如潮湿、温度波动）下工作，您可能需要由适合这些条件的更坚固的材料制成的专用接线帽。

如何使用接线帽

正确安装接线帽对于确保连接安全可靠至关重要，且安装方式可能因线帽类型而异。请以具体零件的使用说明为准，但通常可按照以下步骤操作：

1. 剥去电线绝缘层：剥去电线末端的绝缘层，确保留下足够的裸露铜部分以形成牢固的连接。注意不要剥得太多，否则可能会导致电线裸露，容易接触其他表面。
2. 对齐电线：将电线放在一起，使其剥去绝缘层的末端均匀对齐。电线应长度相等并对齐，以避免出现任何裸露的部分。
3. 拧上接线盖：将接线盖放在对齐的电线末端，然后顺时针旋转。内部的金属弹簧将夹紧电线，并将其固定。拧紧接线盖以确保连接牢固，但注意不要拧得太紧，否则可能会损坏电线或接线盖本身。
4. 检查连接：接线盖拧好后，轻轻拉动电线，确保其可靠连接。如果出现电线移动或从接线盖中脱出，则表明连接不够紧密。
5. 绝缘和固定：如有必要，请用电工胶带包覆接线帽，以增加一层保护或绝缘，特别是当电线位于暴露区域时。

应避免的常见错误

• 使用规格错误的接线盖：使用相对于电线来说过小或过大的接线盖会造成连接不良。选择接线盖之前，务必检查电线的线径和数量。
• 接线盖连接过多电线：每个接线盖都有特定的接线容量。试图将过多的电线连接到一个接线盖中，可能会导致过热或故障。
• 连接松动：如果接线帽拧得不够紧，可能会导致连接不牢，造成电弧或其他危险。
• 损坏电线：剥线时要小心，不要划伤或损坏电线。电线损坏后更容易造成连接失败。

结语

就像我们仓库中的许多 TE 产品一样，接线帽可能看起来像是一个小而简单的组件，但它们在确保电气连接的安全性和可靠性方面是不可或缺的部分。无论您是在连接新灯具、修理电器还是修理整个电气系统，选择和使用合适的接线帽都至关重要。始终为您的应用选择正确的接线帽类型和尺寸，并确保连接牢固，从而最大限度地降低风险并确保电气装置持久、安全。

了解并正确使用接线帽，有助于防止电气危险，提高电线性能，并确保安全高效地完成电气项目。

如果您发现我们没有备货的 TE 接线帽，请告知我们。我们期待您的反馈。
