            LUF 和 LUFS 系列 OMNIMATE® 电路板接线端子块

                    Weidmuller 的 LUF 和 LUFS 系列接线端子模块为电力电子设备提供安全高效的连接

Weidmuller 的 LUF 和 LUFS 系列 OMNIMATE® 电路板接线端子块的图片依靠 Weidmuller 的连接安全性理念，LUF 和 LUFS 电路板接线端子模块具有高水平的接触可靠性。触点自动闭合，以确保高度可靠的连接。LUF 和 LUFS 系列最大限度提高了连接的安全性和可靠性，即使在紧凑的空间内也能实现高度灵活性。经过验证的 PUSH IN 接口可实现与电路板的免工具连接。LUF 和 LUFS 接线端子模块的人体工程学设计可通过开口夹轻松完成电缆断开。由于有两个便于操作的测试点，因此安装和维护非常简单。增强的手指保护，无需额外的盖子，符合 IEC 61800-5-1 的要求。

OMNIMATE 电源端子 LUF 和 LUFS 10.00

OMNIMATE 电源端子 LUF 和 LUFS 15.00

特性

独特的高可靠性触点
断开接线可使用开口夹具免工具舒适操作
基于 Weidmuller 连接安全概念的高接触可靠性
符合 UL 1059 标准，支持最高 600 V、10 mm 间距以及最高 1,000 V、15 mm 间距，适用于具有挑战性的应用
电缆有 90° 和 180° 两个接入方向
舒适的动作机构
- 符合人体工程学的杠杆使打开夹具和松开电线很轻松
- LUF 的触点可以手动打开，LUFS 可以使用标准螺丝刀打开。
符合 UL 1059 标准
- 由于焊针的偏置布局，LUF 15.00 和 LUFS 15.00 可在符合 UL 1059 最大 1,000 V 的应用中不受限制在各国使用
PUSH IN 连接最大支持 16mm²

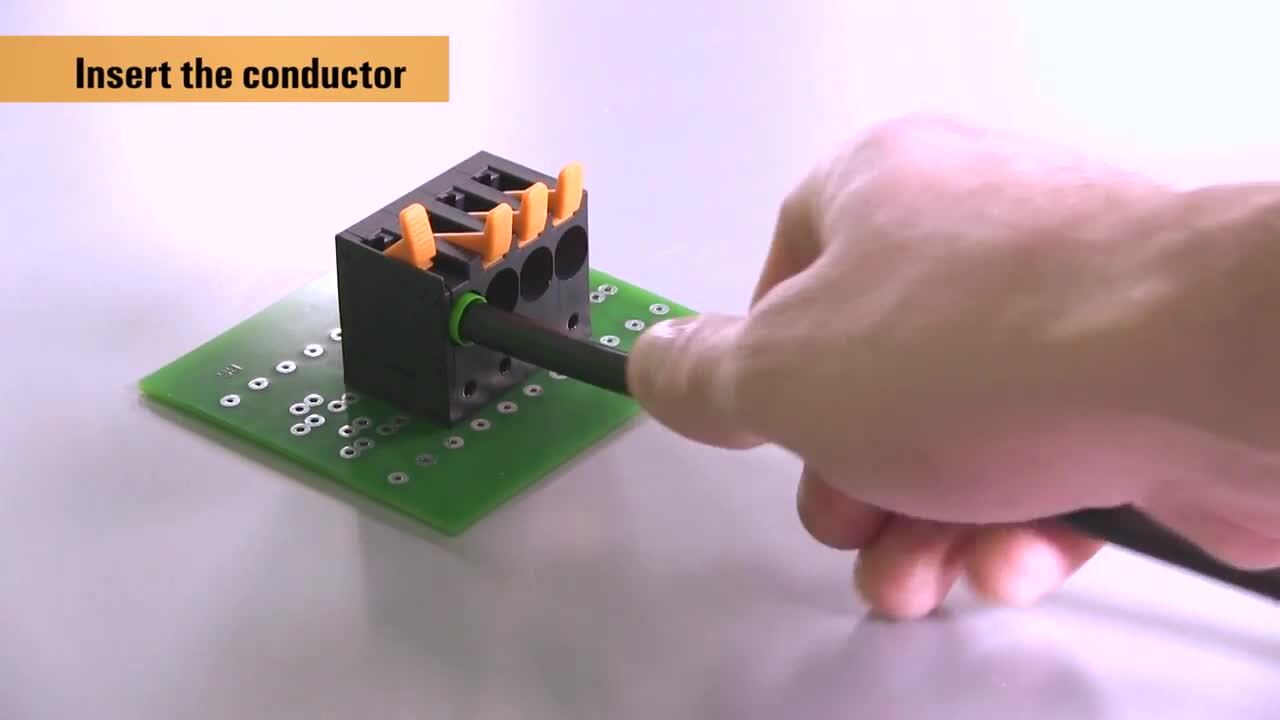

- PUSH IN 连接系统允许免工具连接电线到 PCB 板。可以直接连接带有套管的实心电线或多股线

应用

电源
电机接头
驱动控制器
无线电基站
光伏逆变器
直流输入
交流输出

LUF Series OMNIMATE® Power PCB Terminal Blocks

制造商零件编号	描述	可供货数量	价格	查看详情
1988600000	TERM BLK 2P SIDE ENTRY 10MM PCB	406 - 立即发货	1 : ¥122.23 散装	查看详情
1988610000	TERM BLK 3P SIDE ENTRY 10MM PCB	20 - 立即发货	1 : ¥125.21 散装 1 : ¥53.09 盒	查看详情
1988620000	TERM BLK 4P SIDE ENTRY 10MM PCB	17 - 立即发货	1 : ¥225.52 散装	查看详情
1988630000	TERM BLK 5P SIDE ENTRY 10MM PCB	23 - 立即发货	1 : ¥195.91 散装	查看详情
1988640000	TERM BLK 6P SIDE ENTRY 10MM PCB	0 - 立即发货	20 : ¥196.84 散装 1 : ¥91.30 盒	查看详情

查看更多内容

LUFS Series OMNIMATE® Power PCB Terminal Blocks

制造商零件编号	描述	可供货数量	价格	查看详情
2492110000	TERM BLK 2POS TOP ENTRY 10MM PCB	38 - 立即发货	1 : ¥107.18 散装	查看详情
2492120000	TERM BLK 3POS TOP ENTRY 10MM PCB	40 - 立即发货	1 : ¥153.41 散装	查看详情
2492130000	TERM BLK 4POS TOP ENTRY 10MM PCB	26 - 立即发货	1 : ¥160.85 散装	查看详情
2492140000	TERM BLK 5POS TOP ENTRY 10MM PCB	25 - 立即发货	1 : ¥195.91 散装	查看详情
2492150000	TERM BLK 6POS TOP ENTRY 10MM PCB	0 - 立即发货	20 : ¥205.75 散装 1 : ¥39.53 盒	查看详情
