            带 Xilinx Zynq®-7020 SoC 的 TE0729 系列

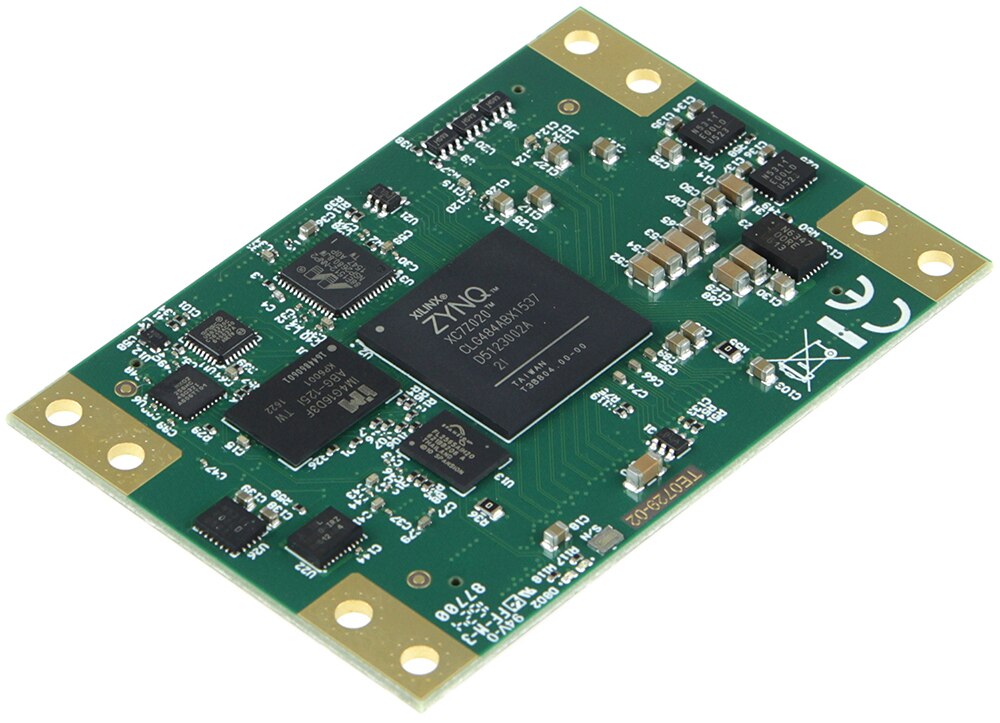

                    Trenz Electronic 的 TE0729 是工业级 SoM（模块上系统），基于 Xilinx Zynq-7020 SoC（片上系统）

Trenz Electronic TE0729 是 5.2 cm x 7.6 cm SoC 模块，集成了 Xilinx Zynq-7020，带 3 个以太网、512 M 字节 DDR3 SDRAM、用于配置和运行的 32 M 字节闪存存储器，以及用于所有板载电压的功能强大的开关模式电源。一个坚固耐用的高速叠接条提供了大量可配置 I/O。独特的特性之一是耐硫电阻器。TE0729 板使用的 Zynq-7000 SoC 集成了软件可编程的基于 Arm® 的处理器和硬件可编程的 FPGA，实现了关键的分析和硬件加速，同时在单一器件上集成了 CPU、DSP、ASSP 和混合信号硬件可编程功能。这一模块提供有基板。最新的说明文档、设计支持文件和具有源文件的参考设计可免费下载。由 Trenz Electronic 生产的所有模块均在德国开发和制造。

特性
Zynq XC7Z020-2CLG484I 与双核 Arm Cortex®-A9 MPCore 配有耐硫电阻器用于加装散热片的 3 mm 安装孔 52 mm x 76 mm 外形尺寸 16 位宽 512 M 字节 DDR3 SDRAM 32 M 字节 QSPI 闪存存储器 1 个 10/100/1000 Mbps 以太网收发器 PHY 2 个 10/100 Mbps 以太网收发器 PHY 3 个 MAC 地址 EEPROM 4 Gb e.MMC 存储器 USB 2.0 高速 ULPI 收发器插接模块，具有 2 条 120 引脚高速无极性灯条用户 LED		板对板连接器提供 136 FPGA I/O（可支持 58 对 LVDS）和 6 个 PS MIO 板载高能效 DC-DC 转换器 -4.0 A x 1.0 V 电源轨 -1.5 A x 1.5 V 电源轨 -1.5 A x 1.8 V 电源轨 -1.5 A x 2.5 V 电源轨系统管理 eFUSE 比特流加密 AES 比特流加密温度补偿型 RTC（实时时钟）坚固耐用，抗冲击和高强度振动均匀分布的电源引脚，实现良好信号完整性
应用
ADAS 医疗成像		小型蜂窝式基带专业摄像机

TE0729 SoM (System on Module)

	图片	制造商零件编号	描述	可供货数量	价格	查看详情
		TE0729-02-2IF	IC MODULE CORTEX-A9 512MB	0 - 立即发货	See Page for Pricing	查看详情

Xilinx Zynq®-7000 SoC (System on Chip)

制造商零件编号	描述	可供货数量	价格	查看详情
XC7Z020-1CLG484C	IC SOC CORTEX-A9 667MHZ 484BGA	261 - 立即发货	1 : $150.80 托盘	查看详情
XC7Z020-2CLG484E	IC SOC CORTEX-A9 766MHZ 484BGA	0 - 立即发货	1 : $191.10 托盘	查看详情
XC7Z020-2CLG484I	IC SOC CORTEX-A9 766MHZ 484BGA	107 - 立即发货	1 : $198.90 托盘	查看详情
XC7Z020-1CLG484I	IC SOC CORTEX-A9 667MHZ 484BGA	282 - 立即发货	1 : $172.90 托盘	查看详情
XC7Z020-2CLG400I	IC SOC CORTEX-A9 766MHZ 400BGA	938 - 立即发货	1 : $173.75 托盘	查看详情
XC7Z020-1CLG400C	IC SOC CORTEX-A9 667MHZ 400BGA	932 - 立即发货	1 : $131.25 托盘	查看详情
XC7Z020-1CLG400I	IC SOC CORTEX-A9 667MHZ 400BGA	51 - 立即发货	1 : $157.30 托盘	查看详情

Carrier Board

	图片	制造商零件编号	描述	可供货数量	价格	查看详情
		TEB0729-03A	SOM CARRIER BOARD ZYNQ TE0729	33 - 立即发货	1 : $139.00 散装	查看详情

Starter Kit

	图片	制造商零件编号	描述	可供货数量	价格	查看详情
		TE0729-02-02IF-S	STARTER KIT XILINX ZYNQ MICROSOM	0 - 立即发货	See Page for Pricing	查看详情

发布日期： 2018-04-10
