Trenz Electronic

采用 Xilinx Zynq®-Z-7010/Z-7007S SoC 的 TE0723 ArduZynq 系列

Trenz Electronic ArduZynq TE0723 Arduino 外形尺寸 SoC 模块具有 Xilinx Zynq-7010 或 Zynq-7007S

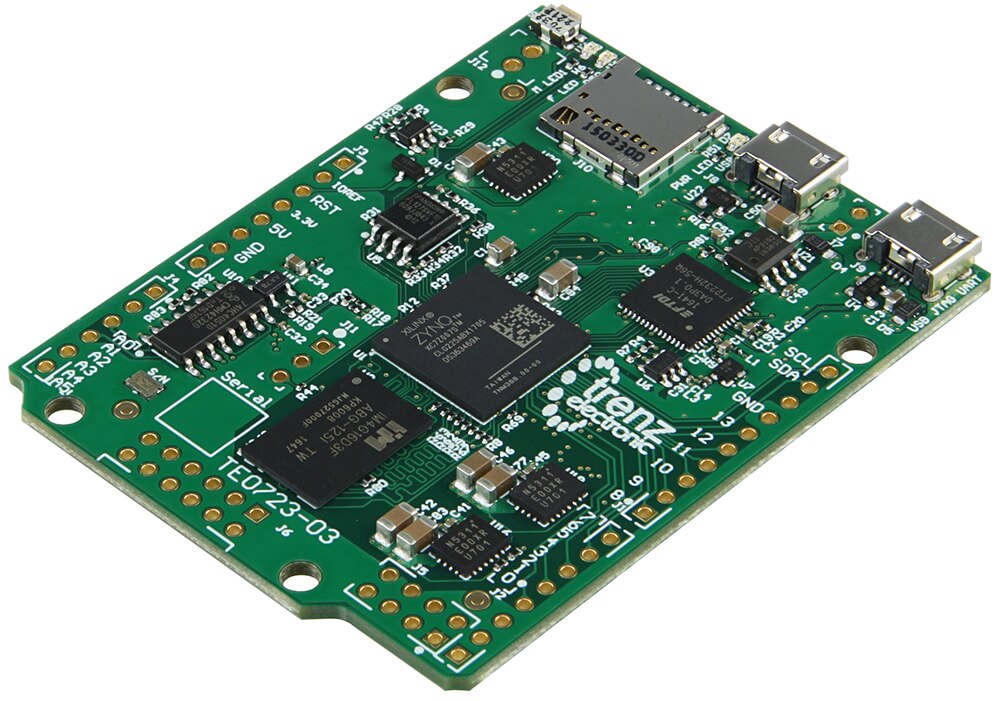

带 Xilinx Zynq®-Z-7010/Z-7007S SoC 的 Trenz Electronic 的 TE0723 ArduZynq 系列图片Trenz Electronic TE0723 ArduZynq 是 Arduino 兼容 SoC 模块，集成了 Xilinx Zynq-7000、512 MB DDR3L 和用于配置和工作的 16 MB SPI 闪存存储器。microSD 连接器提供了更多的数据存储。采用 Z-7007S 的器件包含一个单核 Arm® Cortex®-A9 处理器，代表着可扩展 Zynq-7000 平台的最低成本入口。

特性
  • microSD 卡插槽
  • 板对板连接器提供 23 个 FPGA I/O
  • 高速 USB2.0 ULPI 收发器
  • 12 MHz MEMS 振荡器低功耗
  • 16 Mb SPI 闪存
  • 512MB DDR3L
  • 商用温度范围
  • Xilinx Zynq XC7Z010 1CLG225C 双核 Arm Cortex-A9 FPGA 或 Xilinx Z-7007S 单核 Arm Cortex-A9 MPCore，最高 766 MHz
  • 微型 USB OTG
  • RGB LED（PL I/O 连接）
  • “完成”LED（反向极性）
  • 板载 USB JTAG 和 UART
  • Linux 就绪型解决方案
  • CERN 开放硬件许可 1.2
  • 外形尺寸：Arduino 扩展板
应用
  • 多轴电机控制
  • 机器视觉
  • 可编程逻辑控制器

TE0723 ArduZynq Series

图片制造商零件编号描述可供货数量价格查看详情
IC MOD CORTEX-A9 766MHZ 512MBTE0723-03-07S-1CIC MOD CORTEX-A9 766MHZ 512MB0 - 立即发货See Page for Pricing查看详情
IC MOD CORTEX-A9 12MHZ 512MBTE0723-03MIC MOD CORTEX-A9 12MHZ 512MB0 - 立即发货See Page for Pricing查看详情

Xilinx Zynq®-Z-7007S SoC

图片制造商零件编号描述可供货数量价格查看详情
IC SOC CORTEX-A9 667MHZ 400BGAXC7Z007S-1CLG400IIC SOC CORTEX-A9 667MHZ 400BGA1044 - 立即发货
1 : ¥553.08
托盘
查看详情
IC SOC CORTEX-A9 667MHZ 225BGAXC7Z007S-1CLG225CIC SOC CORTEX-A9 667MHZ 225BGA45 - 立即发货
1 : ¥494.36
托盘
查看详情
IC SOC CORTEX-A9 667MHZ 225BGAXC7Z007S-1CLG225IIC SOC CORTEX-A9 667MHZ 225BGA0 - 立即发货
1 : ¥568.46
托盘
查看详情
IC SOC CORTEX-A9 766MHZ 225BGAXC7Z007S-2CLG225EIC SOC CORTEX-A9 766MHZ 225BGA0 - 立即发货
160 : ¥625.19
托盘
查看详情
IC SOC CORTEX-A9 766MHZ 225BGAXC7Z007S-2CLG225IIC SOC CORTEX-A9 766MHZ 225BGA0 - 立即发货
160 : ¥653.55
托盘
查看详情
IC SOC CORTEX-A9 766MHZ 400BGAXC7Z007S-2CLG400EIC SOC CORTEX-A9 766MHZ 400BGA194 - 立即发货
1 : ¥608.81
托盘
查看详情
IC SOC CORTEX-A9 667MHZ 400BGAXC7Z007S-1CLG400CIC SOC CORTEX-A9 667MHZ 400BGA12 - 立即发货
1 : ¥481.21
托盘
查看详情
IC SOC CORTEX-A9 766MHZ 400BGAXC7Z007S-2CLG400IIC SOC CORTEX-A9 766MHZ 400BGA148 - 立即发货
1 : ¥712.60
托盘
查看详情

Xilinx Zynq®-Z-7010 SoC

图片制造商零件编号描述可供货数量价格查看详情
IC SOC CORTEX-A9 667MHZ 400BGAXC7Z010-1CLG400IIC SOC CORTEX-A9 667MHZ 400BGA277 - 立即发货
1 : ¥691.01
托盘
查看详情
IC SOC CORTEX-A9 766MHZ 225BGAXC7Z010-2CLG225IIC SOC CORTEX-A9 766MHZ 225BGA267 - 立即发货
1 : ¥818.53
托盘
查看详情
IC SOC CORTEX-A9 766MHZ 400BGAXC7Z010-2CLG400IIC SOC CORTEX-A9 766MHZ 400BGA40 - 立即发货
1 : ¥794.39
托盘
查看详情
IC SOC CORTEX-A9 667MHZ 225BGAXC7Z010-1CLG225IIC SOC CORTEX-A9 667MHZ 225BGA128 - 立即发货
1 : ¥712.02
托盘
查看详情
IC SOC CORTEX-A9 766MHZ 400BGAXC7Z010-2CLG400EIC SOC CORTEX-A9 766MHZ 400BGA0 - 立即发货
90 : ¥850.95
托盘
查看详情
IC SOC CORTEX-A9 667MHZ 400BGAXC7Z010-1CLG400CIC SOC CORTEX-A9 667MHZ 400BGA240 - 立即发货
1 : ¥672.66
托盘
查看详情
发布日期： 2018-04-10
