TPSM82913 低噪声低纹波降压电源模块
Texas Instruments 的固定频率电流模式转换器模块具有集成铁氧体磁珠滤波器补偿功能
Texas Instruments 的 TPSM82913 是一款高效率、低噪声和低纹波电流模式同步降压电源模块，非常适合通常使用 LDO 进行后调节的噪声敏感型应用，例如高速 ADC、时钟和抖动清除器、序列化器、反序列化器和雷达。这些器件以 2.2 MHz 或 1 MHz 的固定开关频率工作，并且可以与外部时钟同步。

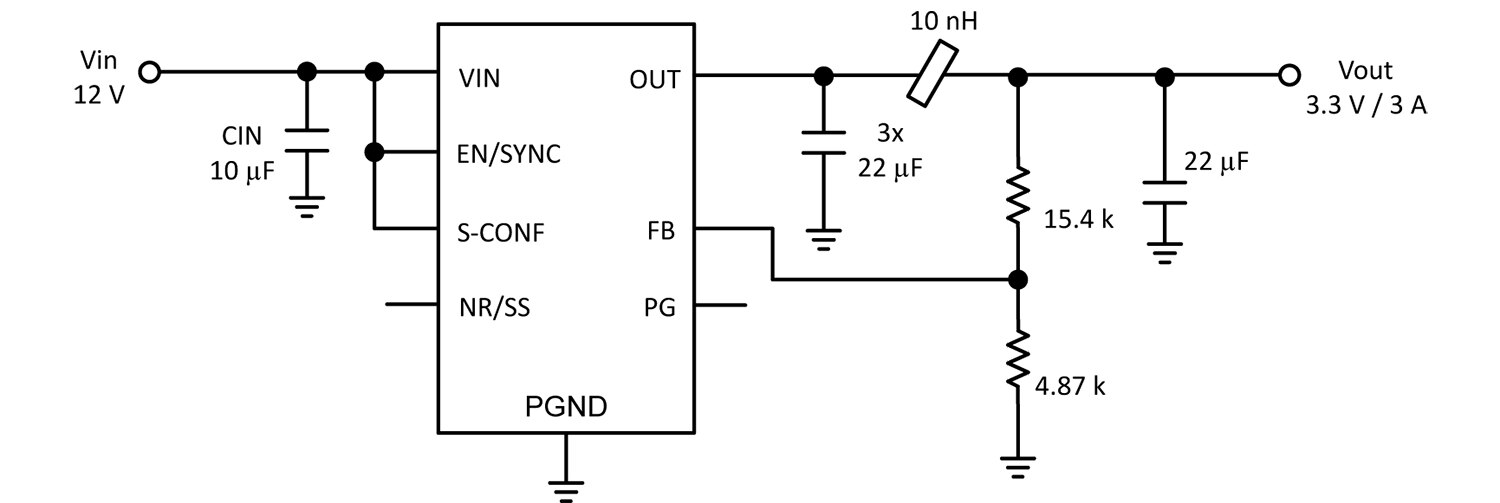

为了进一步降低输出电压纹波，该器件集成了环路补偿以与可选的二级铁氧体磁珠 LC 滤波器一起工作。允许小于 10 µVRMS 的输出电压纹波。类似于低噪声 LDO，低频噪声水平是通过使用 NR/SS 引脚上的集成电容器对内部电压基准进行滤波来实现。可以在模块中添加一个外部电容器以进行额外的滤波。可选的扩展频谱调制方案可将 DC/DC 开关频率扩展到较宽的范围，从而降低了混合杂散。
特性
- 低输出噪声：< 20 µVRMS （100 Hz 至 100 kHz）
- 低输出电压纹波：铁氧体磁珠后 <10 µVRMS
- 高 PSRR：> 65 dB（高达 100 kHz）
- 固定频率峰值电流模式控制：2.2 MHz 或 1 MHz
- 可选择与外部时钟同步
- 集成环路补偿支持铁氧体磁珠用于具有 30 dB 衰减的第二级 LC 滤波器（可选）
- 可选扩频调制
- 输入电压范围：3.0 V 至 17 V
- 输出电压范围：0.8 V 至 5.5 V
- 可调软启动
- RDS(ON)：57 mΩ/20 mΩ
- 输出电压精度：±1%
- 精确的使能输入允许：
- 用户定义的欠压锁定
- 精确的定序
- 电源良好输出
- 可选输出放电
- 结温范围：-40°C 至 +125°C 或 -55°C 至 +125°C（-ET 型号）
- 使用 WEBENCH® Power Designer 创建定制设计
应用
- 电信基础设施
- 测试与计量
- 航空航天与国防：雷达和航空电子
- 医疗
TPSM82913 Low-Noise Low-Ripple Buck Power Module
| 图片 | 制造商零件编号 | 描述 | 类型 | 输出数 | 电压 - 输入（最小值） | 可供货数量 | 价格 | 查看详情 | |
|---|---|---|---|---|---|---|---|---|---|
 |  | TPSM82913RDUR | 17-VIN, 3-A LOW-NOISE AND LOW-RI | 非隔离 PoL 模块 | 1 | 3V | 2795 - 立即发货 | $43.92 | 查看详情 |
Evaluation Board
| 图片 | 制造商零件编号 | 描述 | 主要用途 | 输出和类型 | 电压 - 输出 | 可供货数量 | 价格 | 查看详情 | |
|---|---|---|---|---|---|---|---|---|---|
|  | TPSM82913EVM | EVAL BOARD FOR TPSM82913 | DC/DC，步降 | 1，非隔离 | 1.2V | 8 - 立即发货 | $482.71 | 查看详情 |
发布日期： 2023-03-29
