MAX22513 浪涌保护双驱动器 IO-Link 设备收发器

Analog Devices 的高功效双 IO-Link 收发器采用纤巧 WLP 封装，具有 DC-DC 稳压器和浪涌保护功能

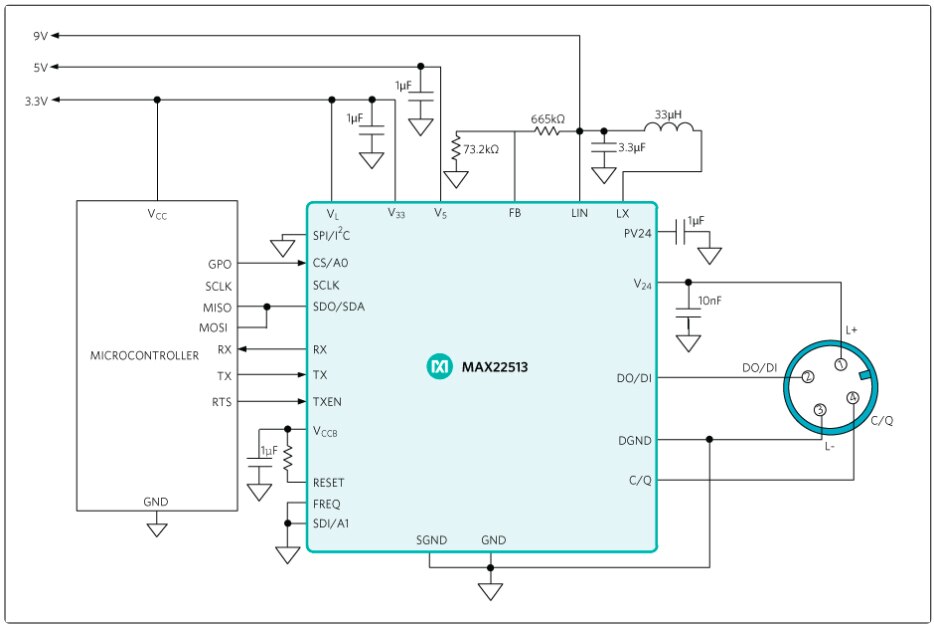

Analog Devices MAX22513 浪涌保护 IO-Link 设备收发器的图片Analog Devices 的 MAX22513 双通道低功耗 IO-Link 设备收发器具有可选控制接口、内部高效 DC-DC 降压稳压器、两个内部线性稳压器和集成的浪涌保护功能，可实现稳健通信。该器件具有低导通电阻驱动器（C/Q 和 DO/DI）、可选的驱动器电流限制和过流保护，可降低小型传感器应用中的功耗。

该 DC-DC 降压稳压器提供最高 300 mA 的负载电流，输出电压可调，范围为 2.5 V 至 12 V。内部线性稳压器产生 5 V 和 3.3 V 电压，提供最高 50 mA 的电流。

MAX22513 可通过 SPI 或 I²C 接口进行控制，为微控制器提供灵活性，并提供广泛的控制和诊断功能。支持全双工和半双工 SPI。内部 MCLK 振荡器为微控制器提供时钟源，用于 IO-Link通信。

MAX22513 具有广泛的集成保护功能，可确保在恶劣的工业环境中实现稳健的通信。所有四个 IO 引脚（V24、C/Q、DO/DI 和 GND）均具有反向电压保护、短路保护以及集成的 ±1 kV/500 Ω 浪涌保护功能。

MAX22513 采用纤巧 WLP 封装 (4.1 mm x 2.1 mm) 或 28 引脚 TQFN-EP 封装 (3.5 mm x 5.5 mm)，工作温度范围为 -40°C 至 +125°C。

特性
  • 高配置性和集成度可减少 SKU
    • 可配置的 C/Q 和 DO/DI 驱动器
      • PNP、NPN 和推挽模式
      • 为驱动器提供单独的压摆率控制
      • 可选驱动器电流限制：50 mA 至 250 mA
    • 使用 I²C 或 SPI 进行控制和监测
      • 半双工和全双工 SPI 模式
    • 集成高效 DC-DC 降压稳压器
      • 可选择的开关频率
      • 921 kHz（典型值）或 1.229 MHz（典型值）
      • 300 mA（最大）负载
      • 输出电压范围为 2.5 V 至 12 V
    • 内部 5 V 和 3.3 V 线性稳压器
    • 用于 IO-Link 通信的精确振荡器
  • 集成保护可实现稳健系统
    • 集成 ±1 kV/500 Ω 浪涌保护
    • 毛刺滤波器可提高猝发恢复能力
    • 可选择的过流配置
    • 热插拔和反极性保护
    • 工作温度范围：-40°C 至 +125°C
  • 针对小型传感器设计进行了优化
    • 低功率耗散：
      • C/Q 和 DO/DI 驱动器导通电阻 2Ω（典型值）
    • 采用微型封装：
      • 28 针 TQFN-EP (3.5 mm x 5.5 mm)
      • WLP (4.1 mm x 2.1 mm)
应用
  • 工业传感器
  • IO-Link 传感器和执行器设备
