LTC3895 150 V 低 IQ 同步降压 DC-DC 控制器

Analog Devices 推出的 LTC3895 控制器免除了外部浪涌保护器件

Analog Devices 的 LTC3895 150 V 低静态电流同步降压型 DC/DC 控制器图片Analog Devices 的 LTC3895 是一款可驱动全 N 沟道 MOSFET 功率级的高压非隔离同步降压开关稳压器控制器。 其输入电压范围为 4 V 至 140 V(150 V 绝对最大值),可在高输入电压源或具有高电压浪涌的输入电压源下工作,而无需使用外部浪涌抑制器。 LTC3895 可在输入电压骤降至 4 V 期间以高达 100% 占空比持续工作,因此非常适合用于运输、工业控制、机器人和数据通信应用。

输出电压可设定为 0.8 V 至 60 V,输出电流高达 20 A,能效高达 96%。 该器件在休眠模式下且输出电压处于稳定状态时消耗仅 40 µA,因而非常适合用于常开型系统。 内部充电泵允许存在压差时实现 100% 占空比操作,这是以电池供电且处于放电状态时的一个相当有用的功能。 LTC3895 的强大 1 Ω N 沟道 MOSFET 栅极驱动器可在 5 V 至 10 V 间调节,能够适应逻辑级或标准级 MOSFET 的使用以最大限度提高效率。 为防止采用高输入电压应用中芯片功率消耗过高,LTC3895 配有 NDRV 引脚,负责驱动可选的外部 N 沟道 MOSFET的栅极,以充当低压差线性稳压器为 IC 供电。 EXTVCC 引脚允许 LTC3895 使用开关稳压器或者其它可用的电源供电,从而降低了功率耗散并提高效率。

LTC3895 以 50 kHz 到 900 kHz 的可选固定频率工作,可与 75 kHz 至 850 kHz 的外部时钟同步。 在轻负载条件下用户可以选择强制连续工作、脉冲跳跃或低纹波猝发模式 (Burst Mode®) 工作。 其电流模式架构提供了简单的环路补偿、快速瞬态响应和出色的线路调节功能。 电流检测通过测量输出电感器 (DCR) 上的电压降来实现最高的效率,或者通过使用可选的检测电阻完成。 低至 80 ns 的最小导通时间可实现高开关频率下的高降压比。 电流折返限制了过载条件下 MOSFET 产生的热量。 其它特性包括固定的 5 V 或 3.3 V 输出选择、集成的阴极负载二极管、“电源良好”输出信号、可调节输入的过压锁定以及软启动。

LTC3895 采用 TSSOP-38 耐热增强型封装,取消了数个引脚以实现高电压间距。 提供两个工作结温等级:-40 °C 至 125 °C 扩展和工业版本,-40 °C 至 150 °C 耐高温汽车版本。

视频:LTC395 150 VIN 同步降压控制器,40 A

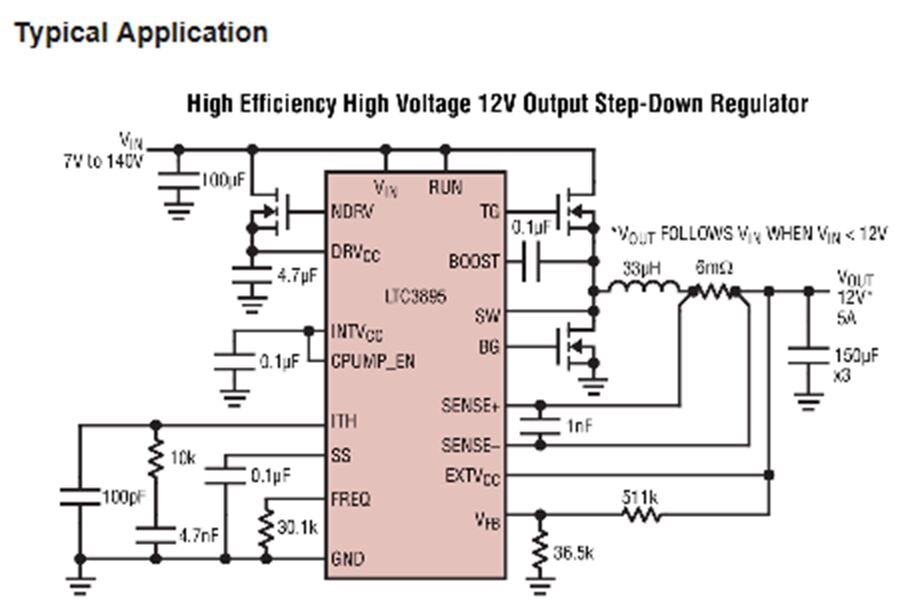

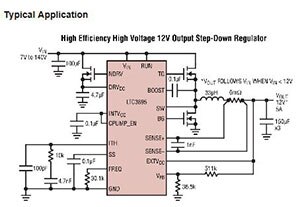

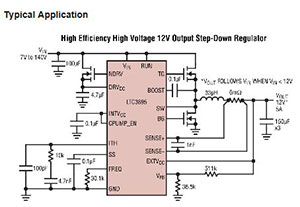

Analog Devices 典型应用图片

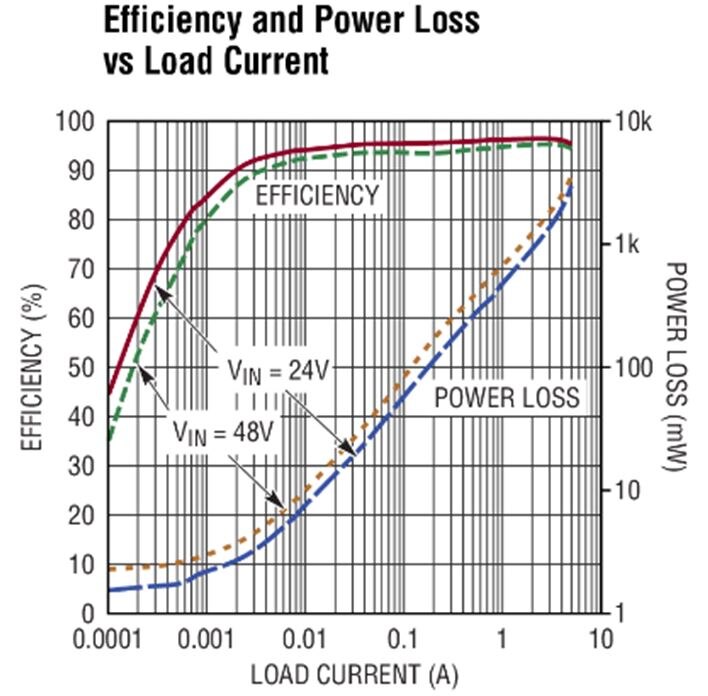

Analog Devices 效率和功率损耗相对负载电流图片
特性
  • 宽 VIN 范围:4 V 至 140 V(150 V 绝对最大值)
  • 宽输出电压范围:0.8 V 至 60 V
  • 可调节的栅极驱动电压:5 V 至 10 V (Opti-Drive)
  • 低工作 IQ:40 μA(关断 = 10 μA)
  • 100% 占空比工作
  • 无需外部阴极负载二极管
  • 用于 DRVCC 的板载 LDO 或外部 NMOS LDO
  • 来自 V OUT 的 EXTVCC LDO 电源
  • 锁相频率(75 kHz 至 850 kHz)
  • 可编程固定频率(50 kHz 至 900 kHz)
  • 可选择的连续、脉冲跳跃或低纹波模式
  • 轻负载时猝发模式工作
  • 可调或固定 (5 V / 3.3 V) 输出电压
  • 电源良好输出电压监视器
  • TSSOP (9.7 mm x 6.4 mm) 封装,具有高电压间距
应用
  • 汽车和工业电源系统
  • 高压电池供电系统
  • 电信电源系统
