LT3070® 线性稳压器

Analog Devices 的 5 A、低噪声、可编程输出、85 mV 低压差线性稳压器

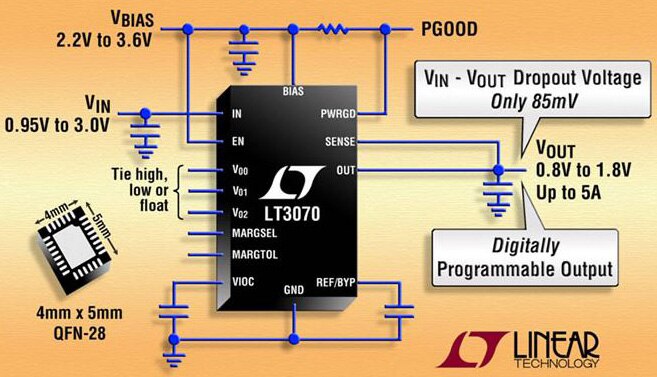

Analog Devices 的 LT3070 线性稳压器图片Analog Devices 的 LT3070 是一款低电压、UltraFast 瞬态响应线性稳压器。该器件提供高达 5A 的输出电流，其典型压差为 85mV。0.01µF 的基准旁路电容器将输出电压噪声降至 25µVRMS。LT3070 的高带宽允许使用低 ESR 陶瓷电容器，节省了大容量电容和成本。LT3070 的特性使之非常适合高性能 FPGA、微处理器或敏感型通信电源应用。原理图

特性
  • 输出电流：5A
  • 压差电：85 mV（典型值）
  • 数字可编程 VOUT：0.8 V 至 1.8 V
  • 数字输出裕量：±1%、±3% 或 ±5%
  • 低输出噪声：在 10 Hz 至 100 kHz 内，25 μVRMS
  • 可并联多个器件以实现 10 A 或更高电流
  • 精密限流：±20%
  • ±1% 的线路、负载和温度变化精度
  • 28 引脚 (4mm × 5mm × 0.75mm) QFN 封装
  • 使用低 ESR 陶瓷电容器（最小 15 µF），实现较高稳定性
  • 高频率 PSRR：1 MHz 时 30 dB
  • 使能功能开关输出 ON / OFF
  • VIOC 引脚控制降压转换器，保证了低功率耗散，并优化了能效
  • PWRGD/UVLO/热关断标志
  • 限流，带折返保护
  • 热关断
应用
  • FPGA 和 DSP 电源
  • ASIC 和微处理器电源
  • 服务器和存储设备
  • 降压后调节和电源隔离

Demo Board

图片制造商零件编号描述可供货数量价格查看详情
EVAL BOARD FOR LT3070DC1433AEVAL BOARD FOR LT30700 - 立即发货
1 : ¥858.46
盒
查看详情

LT3070 Linear Regulator

图片制造商零件编号描述稳压器数电压 - 输入（最大值）可供货数量价格
IC REG LINEAR POS PROG 5A 28-QFNLT3070MPUFD#PBFIC REG LINEAR POS PROG 5A 28-QFN13V78 - 立即发货
1 : ¥222.13
管件
查看详情
IC REG LINEAR POS PROG 5A 28-QFNLT3070IUFD#TRPBFIC REG LINEAR POS PROG 5A 28-QFN13V944 - 立即发货
1 : ¥115.45
剪切带（CT）
2500 : ¥59.13
卷带（TR）
1 : ¥115.45
Digi-Reel® 得捷定制卷带
查看详情
发布日期： 2013-10-11
