Ettus USRP™ B200mini 1 x 1、70 MHz 至 6 GHz SDR/认知无线电

Digilent 的 B200mini 由 USRP Hardware Driver™ (UHD) 软件支持,允许从现有设计中无缝重用代码

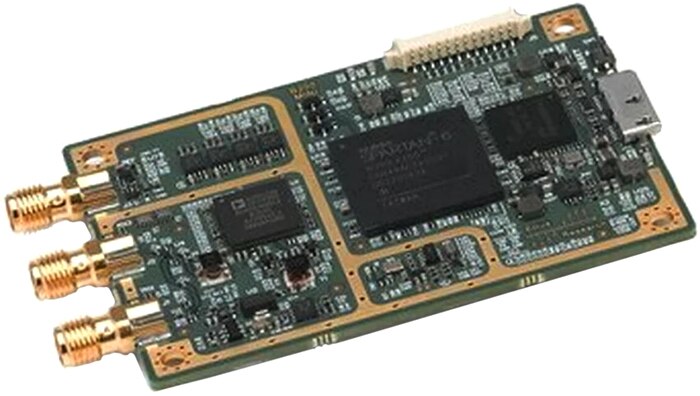

Digilent 的 Ettus USRP B200mini Digilent 的 Ettus USRP B200mini 1 x 1、70 MHz 至 6 GHz SDR/认知无线电图片具有 70 MHz 至 6 GHz 的宽频率范围和用户可编程的 Xilinx Spartan®-6 XC6SLX75 FPGA,非常适合业余爱好者和 OEM 应用,包括 FM 和电视广播、蜂窝、GPS、Wi-Fi、ISM 等。用户可以立即开始在 GNU Radio 中进行原型开发并参与开源 SDR 社区。

射频前端使用瞬时带宽为 56 MHz 的 Analog Devices AD9364 RFIC 收发器。该板采用高速 USB 3.0 连接总线,用于将数据流传输到主机。USRP B200mini 还包括用于 GPIO、JTAG,以及与 10 MHz 时钟参考或 PPS 时间参考输入信号进行同步的连接器。

B200mini 获得 UHD 软件 的全面支持,允许从现有设计中无缝重用代码,与 HDSDR 和 OpenBTS 等开源应用程序兼容,并具有升级到行业就绪 USRP 系统以满足应用要求的途径。UHD 同时提供 C/C ++和 Python API,并为包括 RFNoC、GNU 无线电、LabVIEW 和 Matlab/Simulink 在内的多个行业标准开发环境和框架提供跨平台支持。为了确保用户对 UHD 的使用方式没有任何限制,它在 Linux、Windows 和 Mac OS 上均可用。

特性
  • Xilinx Spartan-6 XC6SLX75 FPGA
  • Analog Devices AD9364 RFIC 收发器
  • 射频规格
    • 通道:1 TX、1 RX
    • 频率范围:70 MHz 至 6 GHz
    • 瞬时带宽:高达 56 MHz
    • IIP3(典型 NF):-20 dBm
    • 输出功率:> 10 dBm
    • 接收噪声系数:<8 dB
  • 同步
    • 10 MHz 时钟参考
    • PPS 时间参考
  • USB 电源:5 V
  • 转换性能和时钟
    • ADC 采样率(最大值):61.44 MS/s
    • ADC 分辨率:12 位
    • DAC 采样率(最大值):61.44 MS/s
    • DAC 分辨率:12 位
    • 主机采样率(16 位):61.44 MS/s
    • 频率精度:±2.0 ppm
  • 工作温度:0°C 至 +45°C
  • 软件
    • USRP 硬件驱动程序 3.9.2(或更高版本)
    • GNU Radio
  • 包括 USB 3.0 电缆
应用
  • AM/FM
  • 蜂窝通信/GPS/Wi-Fi®
  • 电视广播
  • 工业、科技和医疗 (ISM)

Ettus USRP™ B200mini 1 x 1, 70 MHz to 6 GHz SDR/Cognitive Radio

图片制造商零件编号描述可供货数量查看详情
ETTUS USRP B200MINI BOARD ONLY6002-410-022ETTUS USRP B200MINI BOARD ONLY0查看详情
ETTUS USRP B200MINI W/ ENCLOSURE471-044ETTUS USRP B200MINI W/ ENCLOSURE0查看详情
