CMX90A009 10 W 136 MHz 至 1000 MHz 功率放大器

适用于双向无线电应用的 CML Micro CMX90A009 输出功率放大器级

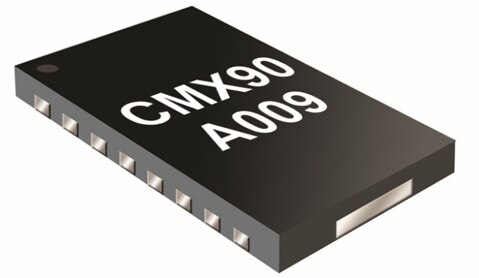

CML Micro CMX90A006 线性功率放大器图片 CML Micro CMX90A009 是一款高效率两级砷化镓 HBT 驱动放大器,采用热增强型塑料 DFN 封装,在 435 MHz 和 7.4 V 下提供 +40.0 dBm (10 W) 的输出功率,效率 >60%。

CMX90A009 需要在输入和输出处进行外部匹配,以优化每个应用和频带的性能。6 V 至 9.5 V 的宽电源电压范围使其适用于各种应用。它可以直接连接双芯锂电池,并且片上主动偏置可在整个温度范围内维持运行。

CMX90A009 旨在用作高功率放大器的输出级,并与 CMX90A007 驱动器结合提供完整的阵容解决方案。

特性
  • 频率范围:136 MHz 至 1000 MHz
  • 电源电压:6 V 至 9.5 V
  • P3dB +40.0 dBm @ 435 MHz,V CC = 7.4 V
  • 小信号增益:17 dB
  • 集电极效率高 >60% @ P3dB
  • 片上主动偏置
  • OIP3 +45 dBm @ +33 dBm/音调 @ 435 MHz
应用
  • 关键通信
  • PMR/LMR 手持设备
  • 双向无线电(模拟/数字)
  • 公共安全:TETRA/P25
  • 无线数据调制解调器/网络
  • VHF/UHF/915 MHz ISM 频段
  • 船用无线电

CMX90A009 Power Amplifiers

图片制造商零件编号描述可供货数量价格查看详情
10 W 400  470MHZ POWER AMPLIFIERCMX90A009QK-R71010 W 400 470MHZ POWER AMPLIFIER88 - 立即发货
1 : ¥98.41
剪切带(CT)
1000 : ¥66.16
卷带(TR)
1 : ¥98.41
Digi-Reel® 得捷定制卷带
查看详情
10 W 400  470MHZ POWER AMPLIFIERCMX90A009QK-R35010 W 400 470MHZ POWER AMPLIFIER0 - 立即发货
5000 : ¥63.78
卷带(TR)
查看详情

Evaluation Board

图片制造商零件编号描述可供货数量价格查看详情
EVALUATION BOARD FOR CMX90A009EV90A009EVALUATION BOARD FOR CMX90A0093 - 立即发货
1 : ¥968.46
查看详情
发布日期: 2025-04-03
