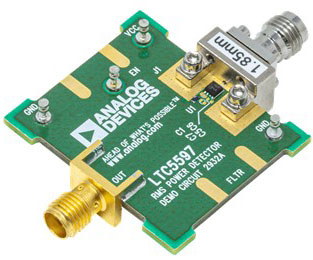

LTC5597 功率检测器

ADI LTC5597 是市场上唯一工作在 40 GHz 以上的 RMS 检测器，可在 Q 和 V 波段卫星通信，Pt-Pt 链路以及一系列仪器和 ATE 设备（信号发生器，信号分析仪）中进行准确的功率测量。与分立构建和调谐（肖特基）检测器（非 RMS）相比，它是一种更加紧凑、性能更高的解决方案。

LTC5597 是一款高精度 RMS 功率检测器，可提供从 100 MHz 至 70GHz 的非常宽的射频输入带宽。这使得该器件适合各种射频和微波应用，如点对点微波链路、仪器仪表和功率控制应用。

该检测器的 DC 输出电压是施加到射频输入上的平均信号功率的精确表示。该响应是线性 dB，在 35 dB 动态范围内具有 28.5 mV/dB 对数斜率，通常精度优于 ±1 dB。该检测器特别适合用于测量波峰因数 (CF) 最高 12 dB 的波形，和在测量期间波峰因素会显著变化的波形。

为了实现更高的精度和更低的输出纹波，可以通过在 FLTR 和 OUT 引脚之间连接一个电容器来从外部调节平均带宽。使能接口用于在主动测量模式和低功耗关断模式之间切换器件。
