AD5766/AD5767 16 通道、16 位/12 位电压输出型 denseDAC®

Analog Devices 的数模转换器用于工业自动化、测试/测量和数据采集应用

Analog Devices 的 AD5766/AD5767 16 通道、12 位电压输出型 denseDAC® 的图片 ADI 的 AD5766 和 AD5767 是 16 通道、16 位/12 位电压输出型 denseDAC® 模数转换器 (ADC)。AD5766 具有 16 位分辨率,AD5767 具有 12 位分辨率。这些 DAC 可从外部 2.5 V 基准电压生成多个输出电压范围。根据所选的电压范围,可以调节输出范围的中点,得到一个低至 -20 V 的最低输出电压或高达 +14 V 的最高输出电压。16 个通道中的每个通道都可用集成式输出电压多路复用器进行监控。这些器件集成了输出缓冲器,可灌入或拉出高达 20 mA 的电流。配合这些缓冲器,可以通过专用抖动引脚将一个低频信号叠加到每个 DAC 输出。这些专用抖动引脚可减少类似外部实施所需的外部元器件数量,如运算放大器或电阻器,从而简化系统设计。外部元器件的减少使得 AD5766 和 AD5767 适用于磷化铟 Mach Zehnder 调制器 (InP MZM) 偏置应用。

应用这些器件包含一个加电复位 (POR) 电路,可确保 DAC 输出在加电时箝位至接地,并保持在此电平,直到 DAC 的配置输出范围。所有 DAC 的输出都通过寄存器配置进行更新,并具有同时更新用户可选 DAC 通道的附加功能。这些 ADC 使用一个多功能 4 线串行接口,在写入模式下,该接口以高达 50 MHz 的时钟频率工作,并兼容串行外设接口 (SPI)、QSPI™、MICROWIRE™ 和 DSP 接口标准。AD5766 和 AD5767 还包含一个用于 1.8 V/3.3 V/5 V 逻辑的 VLOGIC 引脚。这些器件采用 WLCSP 和 LFCSP 封装,工作温度范围为 −40°C 至 +105°C。AD5766 和 AD5767 非常适用于工业自动化、测试/测量和数据采集应用。

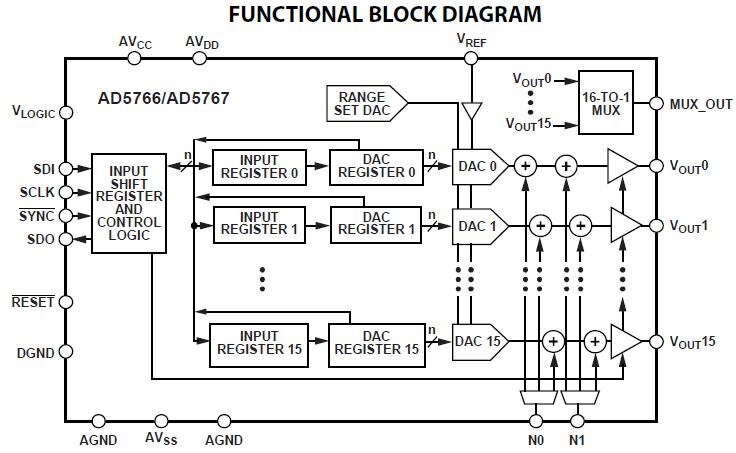

Analog Devices 的功能框图

特性
  • 完整的 16 通道、12 位/16 位 DAC
  • 8 个软件可编程输出范围:−20 V 至 0 V、−16 V 至 0 V、−10 V 至 0 V、−10 V 至 +6 V、−12 V 至 +14 V、−16 V 至 +10 V、±5 V 和 ±10 V
  • 具有 ±20 mA 输出电流能力的集成式 DAC 输出缓冲器
  • 两个抖动信号输入引脚
  • 通道监视多路复用器
  • 兼容 1.8 V 逻辑
  • 数据接口:SPI、DSP
  • 模拟电压源:3 V 至 5.5 V
  • 工作温度范围:-40°C 至 +105°C
  • 封装/外壳:49 WLCSP、40-LFCSP
应用
  • 测试与测量
  • Mach-Zehnder 调制器偏置控制
  • 光网络
  • 仪表
  • 工业自动化
  • 数据采集系统
  • 模拟输出模块

AD5767 12-Bit DAC

图片制造商零件编号描述建立时间输出类型可供货数量价格查看详情
IC DAC 16BIT V-OUT 49WLCSPAD5766BCBZ-RL7IC DAC 16BIT V-OUT 49WLCSP12µsVoltage - Unbuffered1421 - 立即发货
1 : ¥542.75
剪切带(CT)
1500 : ¥425.89
卷带(TR)
1 : ¥542.75
Digi-Reel® 得捷定制卷带
查看详情
更新日期: 2018-01-31
发布日期: 2017-06-28
