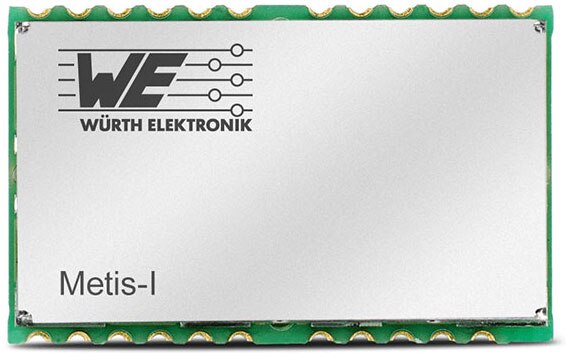

Metis-I - 868 MHz 无线 wM-Bus 无线电模块
Wurth Electronics 的低成本无线 wM-Bus 无线电模块适用于自动抄表应用
Wurth Electronics/Amber Wireless 的无线 wM-Bus 标准 (EN13757-4) 指定了水、气、热、电表和数据集中器之间的通信规范。该标准包括各种不同的工作模式,可满足固定和移动系统中的单向和双向数据通信要求。
Metis-I 是一款嵌入式低成本无线 wM-Bus 无线电模块,工作于 868 MHz 频段的 12 个通道。通过集成协议控制全部数据通讯。数据包的生成与发送均遵循 EN13757-4 规范。参数配置通过 UART 接口和一个控制引脚完成。模块根据无线电模块中配置的参数自动添加制造商 ID 和地址。测得的场强 (RSSI 值)提供了增强无线链路质量选择。
定制的应用层可以完全集成到无线电模块中,因此无需外部主机微控制器。无线电模块支持 AES-128 加密标准。极低功耗模式可确保较长的电池寿命。该模块已根据欧洲无线电法规进行预认证,可免许可使用。由于其出色的射频特性,该模块可实现高达 700 米的视距范围。
接口
Metis-I 模块通过 UART 接口连接到主机系统,数据速率高达 115.2 kbps。该接口还可用作串行外设接口 (SPI),最大数据速率为 1 Mbps。借助适当的固件,该模块也适用于自动记录数字或模拟信号。其它引脚可用于数据流量控制以及工作模式切换。
应用范围
无线电模块适用于根据无线 wM-Bus 规范 (EN13757-4) 进行无线数据传输的自动抄表应用。无线电模块适用于集成在仪表、数据集中器和移动计量设备中。另外也支持其他相关应用。其紧凑的尺寸和低功耗使无线电模块成为电池供电设备的理想选择。
资源
- 低成本 868 MHz 无线电模块
- 无线 M-Bus EN13757-4:2013 标准
- 支持开放式计量系统 (OMS)
- 覆盖范围可达 700 m(视距)
- 外形小巧:27 mm x 17 mm x 4.0 mm
- 低功耗功能(无线电唤醒)
- 在 S、T 和 C 工作模式之间轻松切换
- 可调节的射频数据速率
- 通过 UART/SPI 进行通信
- 加密 AES-128
- 采用卷带包装,适合 SMD 安装
- 2605056083001 (AMB8465-M) 提供无线 M-Bus USB 适配器
- 与 Mimas-I 和 Metis-II 无线电模块引脚兼容:2607011113000 (AMB3626-M) 和 2607021183000 (AMB8626-M)
