ACS70331 电流传感器 IC

Allegro 的 ACS70331 是高灵敏度、1 MHz、 基于 GMR 的电流传感器 IC，采用节省空间的低阻 QFN 和 SOIC 封装

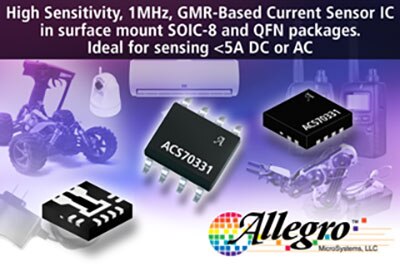

Allegro 的 ACS70331 电流传感器图片ACS70331 是 Allegro 的首款集成式、高灵敏度电流传感器 IC，适合 < 5 A 的电流检测应用。它采用了比传统霍尔效应传感器灵敏 25 倍的巨磁阻 (GMR) 技术，能够感应流过集成的低阻一次导体的电流产生的磁场。

模拟输出可提供低噪声、高速信号，这与通过一次侧的电流成正比。该部分的响应时间的典型值为 535 ns。ACS70331 产品采用四个出厂预设的灵敏度和偏置电平，以优化所需电流测量范围内的性能。

GMR 元件相对于集成电流导体的差分配置来说，提供了对杂散磁场的显著抑制，因此即使在嘈杂的磁环境中也能稳定工作。

ACS70331 的单电源工作电压为 3.3 V，符合 -40°C 至 +85°C 的全商用温度范围的标准。该器件采用尺寸小、节省空间的表面贴装 QFN 和 SOIC 封装。

特性
  • 用于检测高达 5 A （DC 或 AC）的高灵敏度电流传感器 IC
  • 带宽为 1 MHz，响应时间 < 550 ns
  • 低噪声：在 1 MHz 的频率下为 6 mARMS
  • 与 AC 和 DC 电流成正比的模拟输出
  • 3.3 V 单工作电源
  • 高 DC PSRR 能够实现与低精度电源或电池（3 V 至 4.5 V 工作电压）一起使用
  • <2 mΩ 的一次导体电阻，能够实现较低功耗
  • 小型表面贴装 QFN 和 SOIC 封装，适合空间受限的应用

ACS70331 Current Sensor ICs

图片制造商零件编号描述输出线性度可供货数量价格查看详情
HIGH SENSITIVITY, 1 MHZ, GMR-BASACS70331EESATR-2P5U3HIGH SENSITIVITY, 1 MHZ, GMR-BAS电压±0.2%13907 - 立即发货
1 : ¥17.37
剪切带（CT）
1500 : ¥11.04
卷带（TR）
1 : ¥17.37
Digi-Reel® 得捷定制卷带
查看详情
HIGH SENSITIVITY, 1 MHZ, GMR-BASACS70331EESATR-005B3HIGH SENSITIVITY, 1 MHZ, GMR-BAS电压±0.2%12928 - 立即发货
1 : ¥17.37
剪切带（CT）
1500 : ¥11.04
卷带（TR）
1 : ¥17.37
Digi-Reel® 得捷定制卷带
查看详情
HIGH SENSITIVITY, 1 MHZ, GMR-BASACS70331EESATR-005U3HIGH SENSITIVITY, 1 MHZ, GMR-BAS电压±0.2%9834 - 立即发货
1 : ¥17.37
剪切带（CT）
1500 : ¥11.04
卷带（TR）
1 : ¥17.37
Digi-Reel® 得捷定制卷带
查看详情
HIGH SENSITIVITY, 1 MHZ, GMR-BASACS70331EESATR-2P5B3HIGH SENSITIVITY, 1 MHZ, GMR-BAS电压±0.2%7353 - 立即发货
1 : ¥17.37
剪切带（CT）
1500 : ¥11.04
卷带（TR）
1 : ¥17.37
Digi-Reel® 得捷定制卷带
查看详情
HIGH SENSITIVITY, GMR-BASED CURRACS70331EOLCTR-005U3HIGH SENSITIVITY, GMR-BASED CURR电压±0.2%14618 - 立即发货
1 : ¥18.36
剪切带（CT）
3000 : ¥11.33
卷带（TR）
1 : ¥18.36
Digi-Reel® 得捷定制卷带
查看详情
HIGH SENSITIVITY, GMR-BASED CURRACS70331EOLCTR-2P5U3HIGH SENSITIVITY, GMR-BASED CURR电压±0.2%12399 - 立即发货
1 : ¥18.36
剪切带（CT）
3000 : ¥11.33
卷带（TR）
1 : ¥18.36
Digi-Reel® 得捷定制卷带
查看详情
HIGH SENSITIVITY, GMR-BASED CURRACS70331EOLCTR-2P5B3HIGH SENSITIVITY, GMR-BASED CURR电压±0.2%8980 - 立即发货
1 : ¥18.36
剪切带（CT）
3000 : ¥9.63
卷带（TR）
1 : ¥18.36
Digi-Reel® 得捷定制卷带
查看详情
HIGH SENSITIVITY, GMR-BASED CURRACS70331EOLCTR-005B3HIGH SENSITIVITY, GMR-BASED CURR电压±0.2%6857 - 立即发货
1 : ¥18.36
剪切带（CT）
3000 : ¥11.33
卷带（TR）
1 : ¥18.36
Digi-Reel® 得捷定制卷带
查看详情
发布日期： 2018-05-17
