超声波测距具备成本低、响应快、环境适应性较强的优势，结合AI技术后，可解决传统超声波测距降噪差、精度不足的痛点，提升设备感知能力，降低高端测距方案的成本门槛，具备较高的工程应用价值。
一、项目介绍
本项目为AI超声波测算单元，源于去年参赛项目的迭代优化——前期项目以简易硬件电路实现基础测距效果，但受限于开发时间，性能未达最优。本次核心目标：在成本可控前提下，优化硬件电路，引入端侧AI模型与机器学习算法，提升测距距离与稳定性，打造高性能超声波测距计算单元。
应用场景： 核心用于机器人避障、环境测距，可拓展至工业检测、智能设备距离感知等场景，为设备提供精准的距离数据支撑。
核心难点：
- 硬件电路的优化与稳定性提升；
- 端侧AI算法及模型的设计与调试，实现降噪、目标识别，进一步提升测距精度。
二、硬件架构
本单元硬件架构设计简洁，整体作为mikroBUS附加板开发，核心由三大模块组成：超声波发射/接收模块、控制模块、显示模块，具体架构如下：
-
发射/接收模块：初始设计包含谐振通道与直驱通道，经测试后放弃谐振通道（因电感离散性大，导致谐振频率偏移严重，灵敏度不足），最终采用强驱动直接驱动方式（基于前期项目电路微调），需外接驱动电源保障稳定性；
-
显示模块：采用数码管驱动设计，实时显示测量数据，便于现场调试与结果查看；
驱动数码管做测量数据的显示。 -
控制模块：基于 FRDM-MCXA346 评估板设计，负责信号采集、数据处理及基础控制逻辑，预留 AI 算法运行接口（待硬件稳定后调试）。

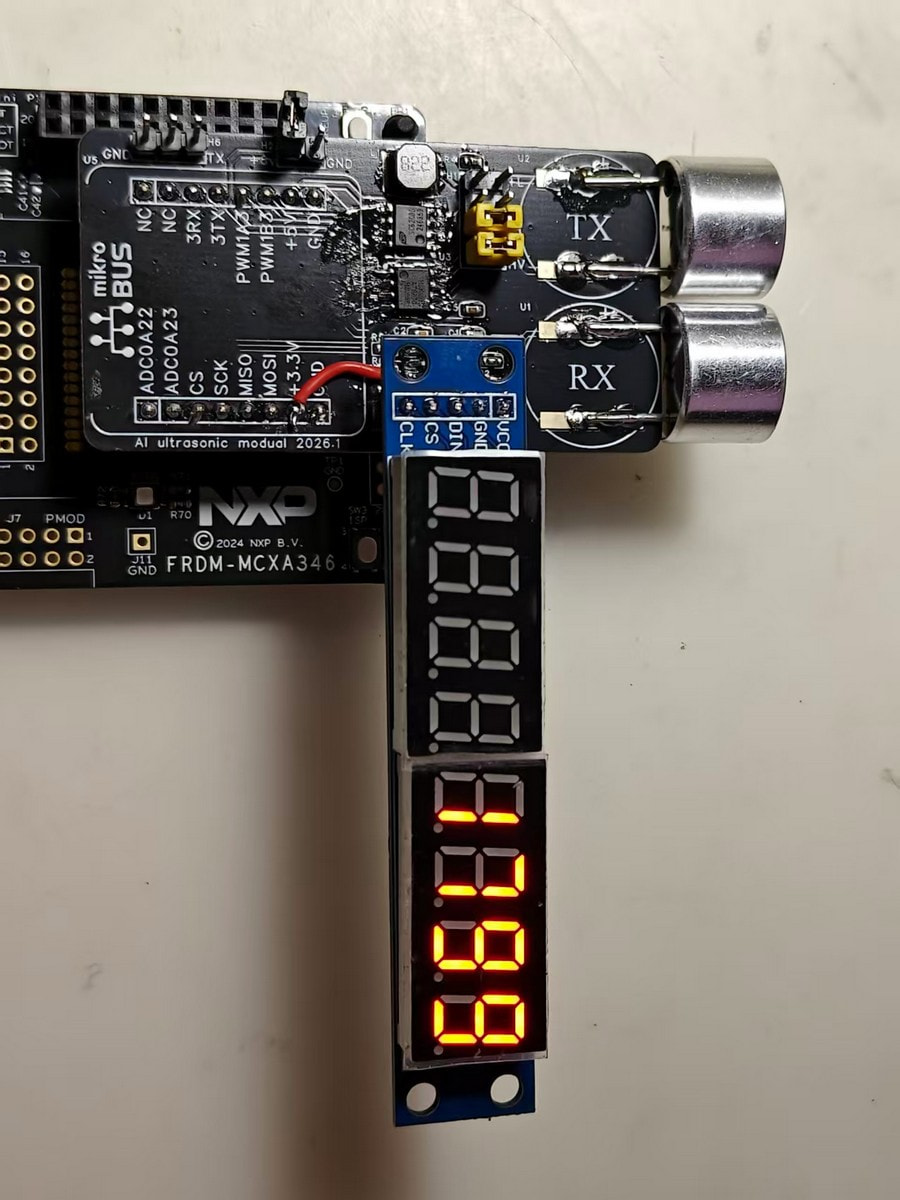

硬件实物及电路设计说明：电路板核心为发射/接收通道与控制电路，电路结构简单，但对元器件精度要求较高，尤其是电感精度直接影响发射性能，这也是本次硬件调试的核心痛点。
三、技术要点
-
硬件调试核心：解决电感离散性导致的谐振频率偏移问题，通过测试对比，放弃谐振驱动方案，采用强驱动直驱方式，优化硬件接线与电源供给，保障超声波发射功率与接收灵敏度；
-
测距性能提升：在硬件微调后，测距稳定性较前期项目有明显进步，前期稳定测距距离为5米，本次优化后可稳定达到6米以上；
-
AI算法预留：因硬件调试耗时超出预期，本次暂未部署端侧AI模型，仅采用基础常规算法完成测距，后续可通过部署AI降噪、目标识别算法，进一步提升测距精度与抗干扰能力；
-
接口兼容性：采用mikroBUS附加板设计，具备良好的扩展性，可快速适配各类支持mikroBUS接口的控制板，降低集成难度。
四、相关硬件产品
本项目核心硬件元器件及相关产品如下，均选用低成本、易采购的工业级器件，保障成本可控：
-
控制模块：FRDM-MCXA346 （核心控制单元，负责信号处理与逻辑控制）；
-
超声波器件：超声波发射/接收传感器（匹配直驱方案，保障发射功率与接收灵敏度）；
-
显示器件：数码管（用于实时显示测量数据，选用通用共阴/共阳数码管，适配简易驱动电路）；
-
辅助元器件：电感、电阻、电容（选用高精度器件，降低离散性对电路性能的影响）；
-
接口板：mikroBUS附加板（标准化接口，提升模块扩展性与兼容性）。
五、相关软件
- 控制软件：核心实现GPIO控制、超声波信号采集、数码管显示驱动等基础功能，支持现场调试与数据读取；
更多软件相关资料, 请看下面：
AI超声波测算单元
项目来源:
- 项目来源于DigiKey与eefocus共同举办的 2025 DigiKey AI应用创意挑战赛
更多项目信息与相关资料, 请看下面：
AI超声波测算单元
