本工程简报将剖析图1所示Phoenix Contact型号1019972断路器的内部构造。这款微型断路器属于Phoenix Contact TMC 7系列，该系列包含1A至63A的单相和三相断路器。所示断路器额定电压最高277V交流或60V直流。该断路器被纳入DigiKey PLC培训套件。
图 1 ：两款Phoenix Contact TMC 71C 01A断路器并置图。其中一台已拆解以展示内部结构。
技术提示 ：断路器设计需符合特定应用场景的规范要求。作为工程师，我们必须确保设计符合所有适用的安全法规。例如，所示断路器符合UL 1077标准。若分支电路需要UL 489断路器时使用TMC 7断路器，不仅不当且可能引发危险。此类情况下应选用Phoenix Contact TMC 8断路器。TMC 7与TMC 8易于区分，TMC 8壳体更大且带有延伸至螺丝端子连接件外的隔离片。这些"散热鳍片"增加了相间电弧的爬电距离，从而为分支电路提供额外保护。
电流如何检测？
电流检测与响应是所有断路器的核心功能。电流检测可通过多种方式实现。直接法能提供电流实际值，间接法则提供与电流成比例的响应信号。
例如我们可以：
-
直接：测量低阻值分流电阻的压降。随后通过模拟比较器电路或微控制器触发电磁线圈使断路器脱扣。
-
直接：在载流导线附近布置霍尔传感器。
-
直接：采用环形电流互感器（CT）进行感应耦合测量。
-
间接：使载流导线穿过电磁线圈。过载电流导致电磁铁芯移动。这会压动机械锁扣，使断路器跳闸。
-
间接式：让电流通过缠绕在双金属片上的发热元件。过载电流使金属片弯曲，从而压动机械锁扣，导致断路器跳闸。
鉴于断路器种类繁多，我们可以合理推测每种方法都曾被采用过。但我们注意到菲尼克斯TMC7是低成本设备。它采用间接式设计，这种结构在小体积内具有可靠的运行记录，如图2所示。
技术提示 ：电流互感器(CT)需小心操作以防触电。请注意CT输出端必须始终连接低阻值的负载电阻。若电阻缺失或导线断裂，CT端子将产生危险高压。
务必确保负载电阻正确安装以保安全。
图 2 ：TMC7断路器内部元件标注图，包含电磁线圈、发热元件、触点及灭弧栅。
技术提示 ：缺少侧盖支撑时，图2所示元件会轻微移位。且因缺乏整体支撑，断路器设置极为困难。隐藏在上部脱扣机构内的强力弹簧用于将触点推至断开位置。没有外壳时，组件极易从装配体中弹出。
断路器的热磁保护元件有哪些？
图2展示了TMC7断路器内部结构。我们重点关注热磁组件：
-
热元件：图2右侧可见加热器的金属导线。加热器缠绕在双金属片上，白色绝缘材料将加热器与内部金属片隔离。图3为加热器的热成像图。
-
磁元件：图2上部可见电磁线圈。仔细观察可发现电流经线圈从断路器触点（自右向左）流向输出端子。
两种情况下，过流都会引发机械动作。热力机制使双金属片弯曲，而磁性部件（螺线管）则推动柱塞伸出。这些机械运动随后推动机械弹簧加载机构，导致断路器跳闸。这根强力弹簧使触点尽可能快速地断开。
图 3 ：断路器加热器在负载下的热成像图。
技术提示 ：仔细观察图3可发现热反射现象。就像镜子里的脸一样，加热器后方闪亮的金属表面会形成反射。此外，该图像还展示了温度测量与发射率的常见问题。在此图像中，加热元件相对于底层白色绝缘材料显得温度较低。我们可以通过调整用于记录图像的Fluke Ti32热像仪内部设置来解决此问题。
热脱扣与磁脱扣有何区别？
热脱扣与磁脱扣的主要区别在于时间。相对而言，磁脱扣动作迅速，而热响应则较慢。这体现在如图4所示的脱扣曲线上。
这种慢响应体现在脱扣曲线左上角，灰色变化带随时间趋近无限大而渐近接近1安培。这意味着当通过1安培（有效值）稳态电流时，断路器不会跳闸。
另一个例子是，当断路器通过4安培电流时，加热器需要时间响应。根据图4估算，单个断路器将在1至10秒内跳闸。
机械脱扣时间常数在脱扣曲线底部可见。从该曲线可推断，螺线管触发脱扣机构及断路器断开触点需要10毫秒。超过此激活阈值后，响应时间基本不受电流影响，因为机制本身主导了响应时间。

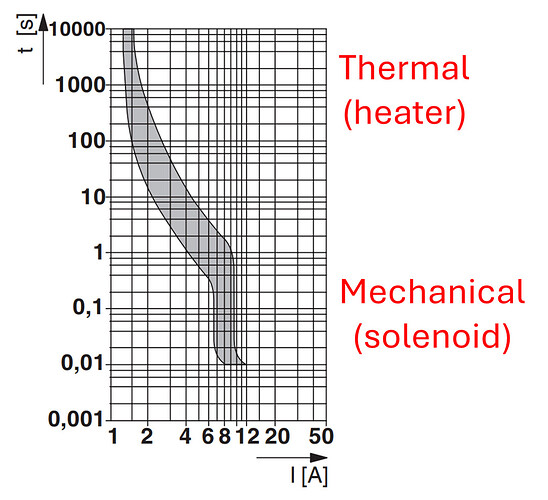

图 4 ：Phoenix Contact TMC 71C 01A断路器的脱扣曲线。
技术提示 ：图4展示的是具有C型脱扣特性的断路器数据。这非常适合通用应用场景。B型断路器适用于敏感负载，而D型断路器更适合存在高浪涌或瞬时过载的负载。
灭弧
若不探讨电弧危害，任何断路器介绍都不完整。这是断路器一项未被充分认识的功能。通常，我们将断路器视为一个简单无害的"开关"。
绝非如此！
实际上，断路器经过巧妙设计，能在极端条件下断开电路。这里的"极端"特指与感性电源和负载相关的高故障电流。在任何情况下，断路器都必须检测并迅速断开其主触点。当感性电路元件试图维持电弧时，它必须立即动作。从某些方面看，这类似于处理继电器关断时的反激电压，但规模要大得多。
如果没有保护机制，这可能成为导致继电器爆裂的剧烈操作。这正是我们区分菲尼克斯TMC7与TMC8断路器系列的原因之一。每个系列都针对工业控制柜中不同能量等级设计，需满足特定安装位置的严格规范要求。
基于此，我们可以探讨灭弧室。
什么是灭弧室？
如图5所示，灭弧室（电弧腔）是菲尼克斯TMC7断路器内部最大最重的组件。其作用是对断路器内部形成的电弧进行分割瓦解。
电弧（等离子体）温度极高。一旦形成，它会通过空气传导——就像雅各布天梯那样，电弧始终处于运动状态，在自身产生的高热气流推动下不断寻找更低电阻的路径。
设想一个思想实验：如果将传统的V型雅各布天梯倒置会发生什么。正常向上的热浮力将不复存在。电弧会停留在倒V字形的顶端（狭窄端）。
带着这个雅各布天梯的图景，思考触点试图在感性负载下断开时的情况。电弧将在热浮力影响下持续增长。仔细观察图2，可以看到左侧触点上有个延伸的（弯曲）部分。电弧被这个弧形触角直接引导进入灭弧室。当电弧进入灭弧室后，由于带有众多金属板的灭弧室正好位于断路器输入输出触点之间，电弧便找到了电阻更低的路径。
电弧一旦进入灭弧室，就会被捕获。随即发生两个现象：首先，原本的大电弧被分解为多个自然分布在金属隔片间的小电弧。每个隔片吸收热量，从而削弱电弧能量。总体而言，这些更小、更冷的电弧比主触头间持续存在的原始电弧更容易熄灭。
图 5 ： TMC 7断路器灭弧栅组示意图。
结语
电气安全整体领域——尤其是断路器技术——构成了值得深入研究的广阔天地。本文探讨了工业控制柜中常见简易断路器的运作原理。商业建筑、工业环境及发电系统使用的大型断路器，都是基于这些基础概念发展而来。所有情况下，我们都面临同样挑战：必须在内部耗散能量累积到破坏断路器之前，迅速分断触头并熄灭电弧。
建议您下一步研读关于电弧闪光与爆炸的防护知识，掌握断路器灾难性爆炸时的安全最佳实践。
