最近在得捷上购买了一些安森美的 LM317M，LM317M是一种可调的三端正电压调节器，能够在1.2 V至37 V的输出电压范围内提供超过500 mA的电压。这种电压调节器非常容易使用，只需要两个外部电阻来设置输出电压。此外，它具有内部限流，热关机和安全区域补偿等安全措施。
只有三个引脚的LM317M事如何实现电压调节的呢？关键就在于Vout引脚和Adjust引脚之间会形成一个1.25V压降，我们可以通过Adjust引脚下拉一个电阻来实现最终Vout电压，假设Vout引脚和Adjust引脚之间有一个1K的电阻，而Adjust引脚下拉的电阻是10K，那么理论上的Vout电压等于10K/1K*1.25+1.25=13.5V。
为此我们设计了一个多通道配置的基于LM317M的电源小板：
这个小板配置了三路不同的配置，我们使用电流源给这个小板子供电，然后选择其中的不同位置看一下输出：

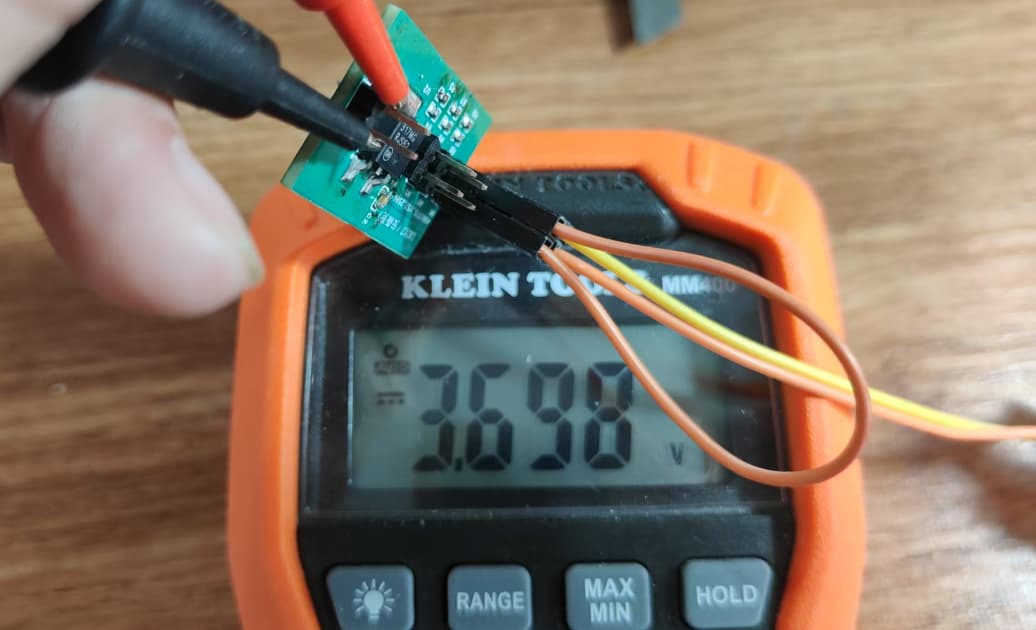

第一个配置输出测得电压为3.698V，其配置的Vout引脚和Adjust引脚之间电阻为1K，Adjust引脚下拉的电阻是（1.5K+150Ω），通过理论计算得出Vout=3.3125V，和实际测得的偏差是0.3775V，为什么有偏差呢？咱们再看一组配置输出：

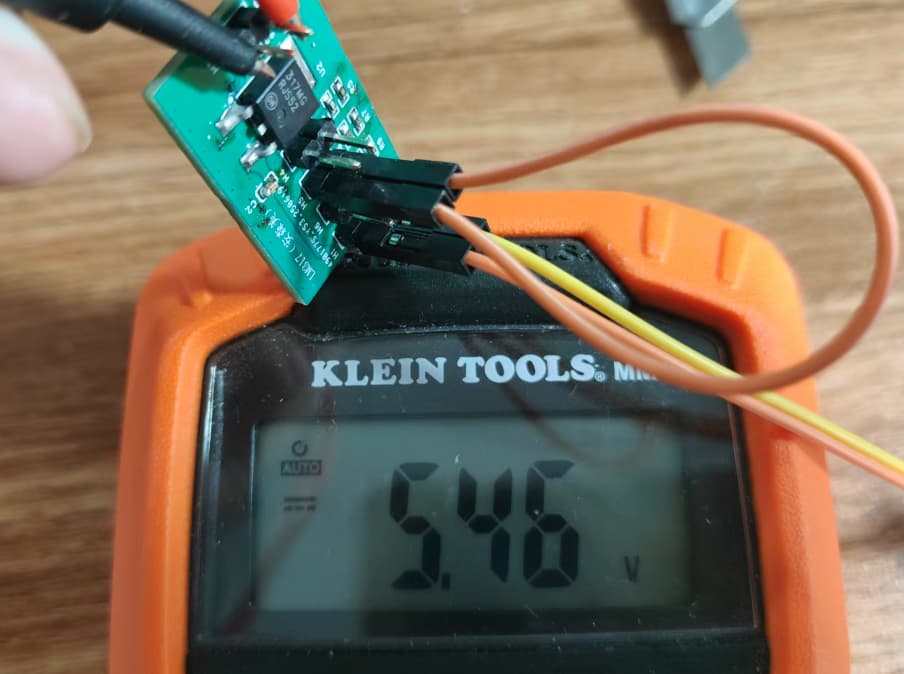

本次切换了一个配置，输出测得电压为5.46V，其配置的Vout引脚和Adjust引脚之间电阻为1K，Adjust引脚下拉的电阻是（2.7K+300Ω），通过理论计算得出Vout=5V，和实际测得的偏差是0.46V,。
通过上面两个配置通道的测试，我们可以看出实际输出都比理论计算要大一点，这是因为adj引脚的具有一定的输出，导致实际的电压输出需要加上一个电压（I-adj*Adjust引脚下拉的电阻），不过还是超过理论上限了，I-adj的电流最大也就是100微安左右，通过测量发现Vout引脚和Adjust引脚之间的实际压降为1.33V，将这个实际值带入，就能解释差异了，如果想要得到固定的电压输出调整这两个位置的电阻就可以了。
LM317M的整体配置还是非常简洁的，外设要求也很简单，不过需要不断的调整这两个位置的电阻就能能得到你想要的电压。
这几组配置的实际输出电压都偏高了，如果LM317 或取样电阻的精度公差没有问题，建议加大旁路滤波电容试试看。
