功率继电器在可靠的 HVAC 系统设计中的作用

在 HVAC 系统中，功率继电器构成了低压控制电子设备与执行实际工作的大功率负载之间的电气边界。当恒温器发出压缩机启动、室内风机升速或辅助加热启动的信号时，继电器必须将控制指令转化为安全、可重复的电源转换。这些开关事件都是在苛刻的电气和环境条件下发生的，因此继电器选型是一项关键的设计决策。

HVAC 设备经常会遇到电机冲击电流大、温度波动大、湿度高以及开关动作频繁等问题。在电气化倡议、气候趋势和能效要求的推动下，空调和热泵系统的应用持续普及，人们对其可靠性和使用寿命的期望也随之提高。SEER、HSPF 等标准和地区性能源法规，进一步要求设计人员减少寄生损耗，控制 PCB 上的温升，并在长期运行过程中保持稳定的电气性能。

继电器如何在 HVAC 系统中发挥作用

在系统层面，继电器用作可控式隔离装置，允许低功耗逻辑电路管理高电压或大电流负载。压缩机等大型负载通常使用面板安装式接触器进行切换，而 PCB 安装式继电器则用来控制室内风扇、加热器、泵和阀门等设备的功能。

控制电压的通用规范差异很大。在北美的许多系统中，24 V_AC 控制回路仍然很常见，而较新的变频器驱动平台则越来越依赖于低压 DC 控制，通常为 5 V 或 12 V。这些差异会直接影响继电器线圈的选型、吸合与释放裕量，以及控制板的整体能效。在跨区域设计中，验证继电器在电压容差和停电条件下的运行情况，对于消除故障或开关动作不彻底问题至关重要。

在早期设计阶段，虽然线圈类型或触点材料等因素可能显得不那么重要，但一旦系统部署到现场，这些因素就会直接影响能耗、电气噪音和长期可靠性。

电气应力和浪涌电流的影响

对于 HVAC 继电器来说，电机浪涌电流是最重要的劣化应力源之一。压缩机和风扇电机在启动时，所消耗的电流数倍于其额定稳态电流。当继电器触点在这些条件下闭合时，触点从断开到闭合的过程中会产生电弧。经过长期运行后，这种电弧会使触点表面老化，增大接触电阻，并使局部温度升高。

闭合过程中的触点弹跳会进一步加剧电弧，加速磨损并缩短运行寿命。因此， HVAC 继电器通常采用银氧化锡等触点材料，这种材料在切换感性负载时具有更强的抗焊接和抗侵蚀能力。

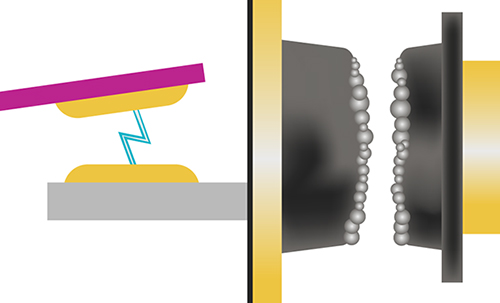

图 1：感性开关动作引起的电弧会加速触点磨损，缩短继电器的使用寿命。（图片来源：Same Sky）

在变频器驱动式压缩机启动期间，虽然逐步提高电机转速可减小电气应力，但系统中的其他地方仍大量使用继电器。换向阀、辅助加热器、泵和除霜电路可能会频繁开关，如果不使用 RC 缓冲器或压敏电阻等抑制元件进行适当控制，即使是中等感性负载也会产生破坏性瞬态电压。

功率继电器在 HVAC 系统中的常见应用

继电器遍布整个 HVAC 系统，主要和次要功能都用到了继电器。冷凝器风扇和室内风机是典型的继电器驱动式负载，需要能够承受重复循环和感性电气应力的元件。虽然这些电机的功耗少于压缩机，但其频繁的运行使机械耐久性和触点稳定性变得极其重要。

在热泵系统中，通常使用继电器控制换向阀电磁阀，这种电磁阀决定制冷剂在加热和冷却模式之间的流动方向。因此，必须确保准确切换，以避免压力失衡降低系统效率或减弱可靠性。

继电器还可用来控制曲轴箱加热器和电加热带等阻性负载。这些组件可能需要连续运行，也可能分阶段运行，这就要求继电器能够承载稳态大电流，同时不会产生过高的温升。冷凝泵、加湿器和辅助配件等其他功能，进一步说明了继电器在整个 HVAC 平台中的重要作用。

HVAC 继电器选型的主要设计考虑因素

评估电气额定值时，不能局限于标称负载电流。设计人员必须考虑启动浪涌、转子堵转条件和最严重的故障情况。在许多情况下，最严重的电气应力发生在触点打开时，此时感性能量会产生持续电弧，会对触点的完整性构成严峻挑战。

环境暴露同样重要。HVAC 设备可能在屋顶机柜、地下室或室外机中运行，这些位置的温度在冬季的零度以下到夏季的高温之间变化。如果外壳和隔热系统设计不当，湿气、冷凝水和空气中的污染物会进一步降低设备性能。

控制策略也会影响继电器选型。AC 驱动式线圈、DC 线圈和市电基准型逻辑电路，在效率、EMI 和热管理方面均存在相应的利弊取舍。设计初期就应遵守诸如 UL 和 IEC 关于爬电距离、间隙和材料易燃性的标准等监管要求保持一致，这有助于避免后期重新设计和认证延误。

空气源热泵特有的继电器挑战

空气源热泵由于运行复杂，对继电器性能提出了更高的要求。换向阀必须与压缩机和风扇协调启动，这就要求在不同的负载条件下具有一致的定时和可靠的切换能力。

电辅助加热器通常在多级配置中引入大电流开关事件。控制这些元件的继电器必须能够处理连续电流，同时不会出现触点过度发热或机械性能下降的情况。

除霜周期会进一步增加继电器活动。在寒冷天气运行期间，系统会周期性地执行换向运行，以完成室外盘管除霜，该过程需要执行多次协同的开关动作。定速压缩机在低温条件下会产生较大的冲击电流，加剧了这些循环过程中的电气应力。

为了降低待机功耗，许多现代设计都在控制板上安装了低功耗或闭锁继电器。虽然这些方法提高了系统效率，但设计人员仍必须考虑下游负载，例如，一旦通电就需要持续供电的换向阀电磁阀。

实用的继电器选型框架

结构化评估方法简化了 HVAC 应用中继电器的选型。主要标准包括浪涌条件下的电气额定值、环境稳健性、线圈效率、合规性和机械耐久性。在设计过程中应尽早审查这些因素，这有助于确保系统在整个运行寿命期间性能可靠。表 1 较详细地列出了这些内容。

表 1： HVAC 继电器选型清单。（图片来源：Same Sky）

结束语

功率继电器看似只是 HVAC 系统中的一个小部件，但其对可靠性、效率和使用寿命有着巨大的影响。随着 HVAC 设计向着更高效率和更电气化的方向发展，继电器的性能就变得愈发重要。将继电器作为核心设计元素而非可互换的商品来对待，可使系统开关动作简洁、运行高效，并能在苛刻的工况下长期运行。Same Sky 广泛的功率继电器产品组合可满足各种 HVAC 应用中的上述要求。
