电源电路的设计实例与关键技术指标

电源（Power Supply）是所有电子产品的核心基础元器件之一，它的主要功能是将外部输入的能源（如交流电、直流电或电池储能）转换为电子系统所需的稳定电压与电流。无论是日常使用的手机、计算机、智能家电，还是工业设备、服务器与电动车，电源都扮演了“能量心脏”的角色。稳定而高效的电源设计，不仅能确保系统的正常运作，还能提升整体性能与可靠性，并延长产品寿命。

在电子应用中，电源设计的重点不只是单纯的能量供应，更包含能量转换效率、散热管理、电磁兼容（EMC）、体积与成本等多方面考虑。因此，电源技术的演进，往往也是推动电子产品性能突破与应用创新的关键。

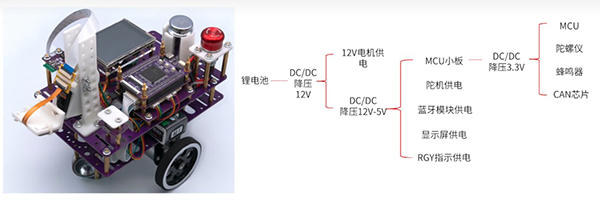

智能小车的系统架构

智能小车的电源设计实例

我们以在电子设计大赛中，常见的比赛题目“智能小车”为例，来介绍电源在这个设计中扮演的角色。一台小车通常需要具备传感、计算、通信、显示与控制等多种功能模块，例如利用超声波／红外传感器进行避障，微控制器或嵌入式处理器作为计算核心，以及驱动电机模块实现移动等。这些模块对电源提出了不同的需求，因此电源设计成为整体系统能否稳定运行的关键。

在设计一台智能小车时，电源系统通常需要考虑以下几个面向，首先要考虑电源的来源选择，小车通常采用锂电池组作为主要供电来源。锂电池具备能量密度高、体积小的优势，但输出电压会随着放电而下降，因此需要通过电源管理电路来提供稳定电压。

此外，由于不同的模块对电源有不同的需求，因此必须针对多电压输出需求进行设计，像是控制核心（MCU/FPGA）需要3.3V或5V稳定电压，传感器模块大多数需要3.3V，且对噪声敏感，电机驱动模块则需要7V - 12V（像是SparkFun ROB-09238步进电机的供电电压是12V）或更高电压，且电流需求较大。这就需要在电源设计中配置DC-DC降压／升压转换器（像是ADI的MAX17524、LTC1771），以满足不同模块的需求。

此外，由于小车需要长时间自主运行，因此效率与续航力相当重要，高效的开关式电源（Switching Regulator）能有效减少能量损耗，延长电池续航时间。另一方面，由于电机工作时会产生大量电磁干扰，若没有良好的滤波与电源隔离设计，可能导致控制核心或传感器出现误动作。因此，设计中会加入滤波电容、铁氧体磁珠、电源分区供电等手段，以确保电源质量，提高稳定性与抗干扰能力。

保护设计对于电子产品的安全性相当重要，为避免因操作不当造成电池或电路损坏，电源系统中通常还会加入过压保护（OVP）、过流保护（OCP）、短路保护（SCP）等设计，以提高整体可靠性。

综合以上设计，小车的电源系统不仅仅是“提供电力”，更是整体架构能否协同工作的基础。优秀的电源设计能确保小车运行流畅、稳定，避免因电源波动而导致系统故障。

设计电源需要考虑的关键技术指标

电源作为电子系统的能量核心，其性能直接影响整体设备的稳定性与可靠性。在设计或选型电源时，需重点考虑多项关键技术指标，像是额定输出值（Rated Output Value），包含额定电压与额定电流，这表示电源在正常工作条件下能稳定提供的输出电压与电流，若负载超过额定值，可能导致电源过热、保护动作或损坏。

输入电压范围（Input Voltage Range）是电源能够接受的输入电压范围，例如AC 85 - 265V或DC 9 - 36V，电压范围越宽，电源的应用场景越灵活，特别适合全球化产品或电池供电系统。工作温度范围（Operating Temperature Range）则是电源在不同环境下能稳定工作的温度范围（如-40℃ ~ +85℃），工业级、车规级产品通常需要更宽的温度范围设计，以应对恶劣环境。

转换效率（Efficiency）则是输出功率与输入功率的比值，通常以百分比表示。高效设计能降低能量损耗、减少发热，并延长电池供电系统的续航时间。稳压精度（Voltage Regulation Accuracy）则是指输出电压相对于额定值的偏差，通常以±%表示（例如±1%），精度高的电源能提供更稳定的电压，对数字电路与高精度传感器尤为重要。以下的图片示例均以ADI的MAX17524规格为例。

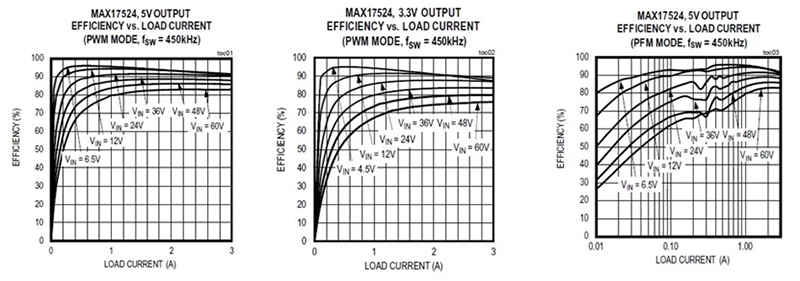

电源的转换效率示例

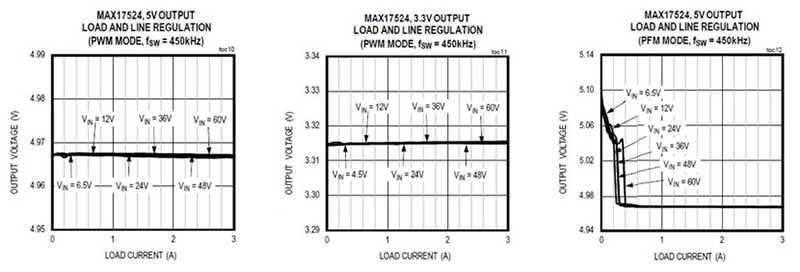

电源的稳压精度示例

纹波与噪声（Ripple & Noise）是另一个关键技术指标，纹波来自电源开关或整流的低频周期性波动，噪声则是来自高频开关、寄生效应的随机干扰。纹波与噪声会影响模拟电路、射频系统及高精度测量，因此需通过滤波与布局控制来降低。

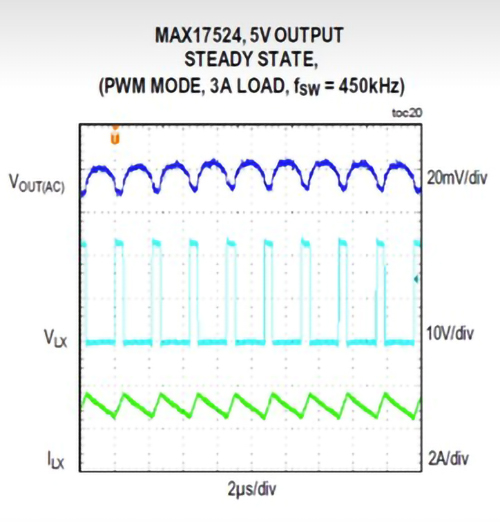

电源的纹波与噪声示例

动态响应（Transient Response）是指电源在负载突变（如从10%加载变为90%加载）时，输出电压恢复到稳定值的速度与幅度，优秀的动态响应设计能确保系统在高速数字或电机驱动应用中不发生电压跌落或过冲的现象。

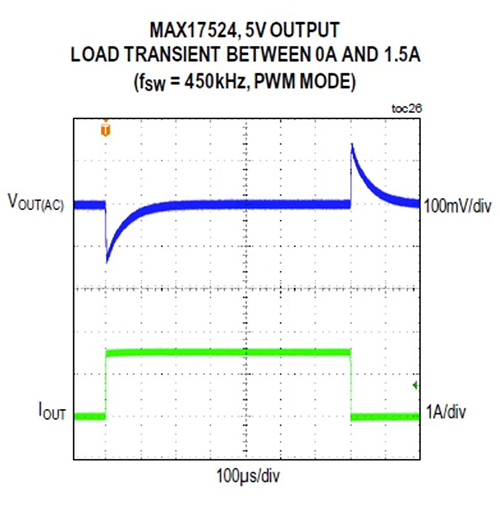

电源的动态响应示例

波特图（Bode Plot）则是用于分析电源控制回路的增益与相位裕度。足够的相位裕度（一般>45°）与增益裕度可确保电源不会因回授回路不稳定而产生振荡，在高性能电源设计中，通过波特图调整补偿网络是实现稳定性与快速响应的关键。

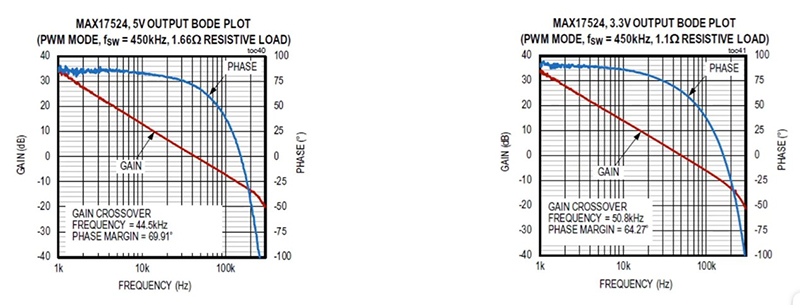

电源的波特图示例

整体来说，电源的关键指标涵盖了输入／输出能力、效率、可靠性、稳定性、抗干扰性等多方面。不同应用场景会对指标有不同的侧重，例如服务器／AI计算注重高效率、低纹波、快速动态响应。工业／车规应用则更注重宽温度范围、宽电压输入、可靠性与保护功能。消费电子则注重小型化、高效与低成本。

结语

电源电路的设计不仅是电压与电流的输出，更是对效率、稳定性、可靠性与安全性的全方位平衡。通过具体的设计示例可以看出，不同应用场景对电源有着截然不同的要求，而额定输出、效率、稳压精度、纹波噪声、动态响应、功率密度以及保护功能等关键技术指标，则构成了电源设计的核心基础。唯有在设计过程中全面考虑这些指标，并结合应用环境的特殊需求，才能打造出高效、可靠并能支撑未来创新应用的电源解决方案。

为协助您快速了解电源电路的设计过程与不同应用对电源的要求，DigiKey特别提供相关的视频介绍，以帮助您快速了解相关的电源设计技巧与注意事项，欢迎点击观看。
