探索电源拓扑结构与考虑要素

在现代电子设备中，电源设计扮演着举足轻重的角色，无论是消费电子、工业自动化，还是高效能计算系统，都需要稳定且高效率的电能供应，才能确保系统稳定的运行。电源的质量不仅影响设备的可靠性与性能，还关系到整体能源消耗、发热管理及电磁兼容性（EMC）。

电源设计的核心在于选择合适的拓扑结构，以满足不同应用对输入输出电压、功率、效率及安全性的需求。从传统的线性电源到高效的开关模式电源（SMPS），不同的拓扑结构在转换效率、散热特性与成本控制上各具优势。此外，为了确保电源的稳定运行，设计时还需要考虑元器件选择、PCB布局、电磁干扰（EMI）控制及热管理策略。

常见的电源拓扑结构与相关特性

在设计电源时，拓扑结构的选择对效率、稳定性和成本有重要影响。根据能量转换方式，电源拓扑大致可分为线性电源与开关电源两大类，开关电源又可进一步细分多种类型。

线性电源（Linear Power Supply, LPS）的工作原理是利用线性调节器（如LDO, Low Dropout Regulator）来降低电压，通过电压差产生的热量来稳压。线性电源具有低噪声、低纹波的特点，适合精密电路，但其转换效率低，能量容易以热的形式耗散，其结构简单，适合低功率应用（如音频设备、低功率MCU）。

开关模式电源（Switching Mode Power Supply, SMPS）的工作原理是利用高速开关器件（如MOSFET）与电感、电容来调节电压，提升转换效率。开关模式电源具有高效率（可达80%～95%）的特点，输出电压可调，可升压或降压，但需要进行EMI过滤，设计较为复杂。

根据能量流动方式，开关电源可进一步细分为以下几类：

1. 非隔离型开关电源

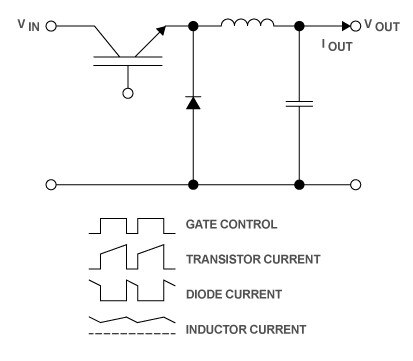

非隔离型开关电源这类拓扑没有变压器，适用于输出与输入共地的应用，其中又可分成降压式（Buck）拓扑，只进行降压，输出电压低于输入电压，可应用于DC-DC转换，如12V降至5V给MCU供电。降压式输出端的电感器和电容器是此拓扑的组成部分，输入电流始终是不连续的，因为开关与输入串联。当输入电流不连续时，输入端需要一个电容器来补偿线路电感，并处理输入电流的较高频率成分。

来自 Infineon

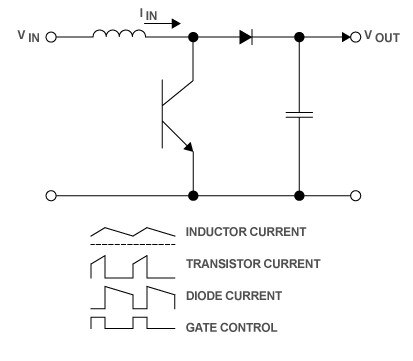

升压式（Boost）拓扑则只升压，输出电压高于输入电压，可应用于如3.7V锂电池升压至5V USB供电。升压式是一种DC-DC升压转换器，输入端的电感器和输出端的电容器是此拓扑的组成部分。由于电感器与输入串联，因此输入电流在大部分工作范围内都是连续的。输出电流则是不连续的，输出电容器需要针对最坏情况的纹波电流，以及注意其他要求（例如“保持”时间）进行额定。

来自 Infineon

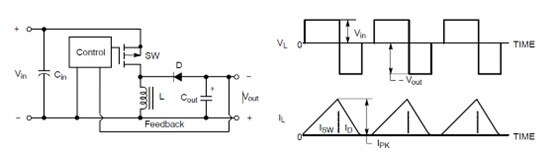

此外，也有降压-升压式（Buck-Boost）拓扑，可降压也可升压，输出电压可高于或低于输入电压，可应用于如3V～12V可变输入转换为5V稳压输出。降压-升压式是一种DC-DC转换器，其和反激式转换器等效，但用单一的电感器来取代变压器。

来自 onsemi

此外，还有Cuk变换器（Cuk Converter）具备降电压与升电压功能，且输出电压极性与输入相反，可应用于双极性电源应用，如音频放大器；SEPIC（Single-Ended Primary-Inductor Converter）则允许输出等于、低于或高于输入电压，且无极性反转，可应用于电池供电设备，如执行LED驱动。

2. 隔离型开关电源

隔离型开关电源这类拓扑通过高频变压器来实现输入与输出隔离，提高安全性与应用范围。其中包括反激式（Flyback）拓扑，其结构简单，适合低功率应用（<100W），可应用于手机充电器、待机电源。反激式可以用在AC-DC转换及DC-DC转换，反激式变换器可以视为是有变压器的降压-升压转换器，原理类似降压-升压转换器，而将其电感器转换为变压器，因此除了电压转换外，还有变压器隔离的效果。

来自 XP Power

顺向式（Forward）拓扑的能量可直接传递到负载，适用于中等功率（50W～300W），可应用于通信设备、工业电源。顺向式是一种配合变压器的DC-DC转换器，输出电压可以高于或低于输入电压（依变压器匝数比而定），也可以提供电源和负载之间的电气隔离。

来自 onsemi

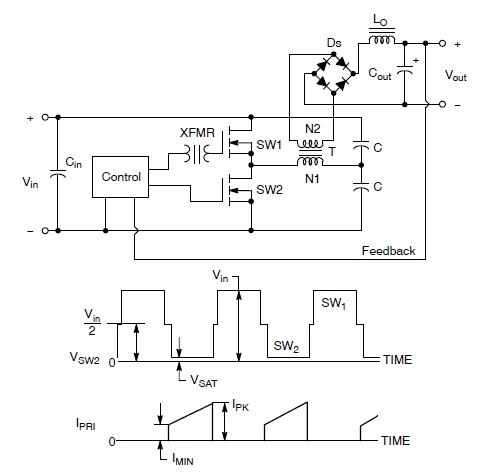

此外，还有半桥式（Half-Bridge）拓扑的转换效率较高，适用于100W～500W，可应用于伺服驱动、LCD电视电源。半桥式是DC-AC降压转换器，它是一个“双象限转换器”，因为负载电流可以双向流动。与降压转换器的情况一样，输入电流是不连续的，需要输入电容器来补偿线路电感，并处理输入电流的较高频率成分。

来自 onsemi

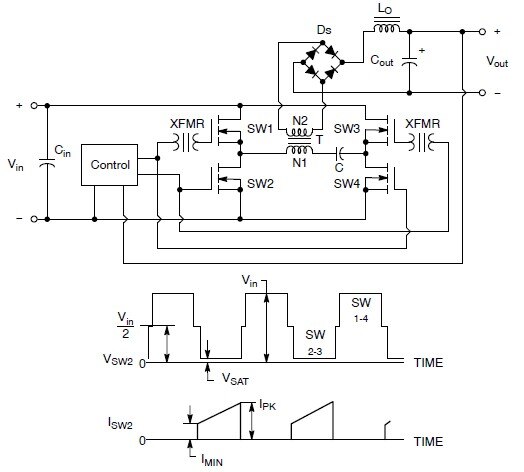

全桥式（Full-Bridge）拓扑则适合大功率应用（500W以上），能源效率更高，可应用于服务器电源、UPS。两个半桥可以形成全桥式拓扑，可以从单一电压源产生交流输出，而无需中性线，其对变压器的利用效率最高，在这几种转换器中输出功率最高。

来自 onsemi

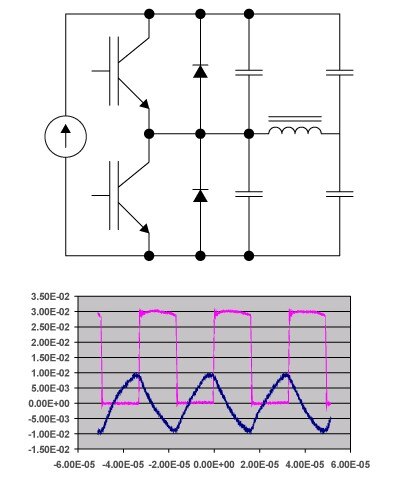

谐振式（LLC, Resonant Converter）拓扑则是通过谐振技术减少开关损耗，提高效率，可应用于伺服驱动、高效电源。谐振式拓扑是利用谐振转换电能的切换式电源供应器，多半是DC-DC转换器，其中有由电感器件及电容器形成的谐振电路，会在特定频率共振，LLC谐振转换器中则有二个电感器和一个电容器串联，负载和一个电感器并联。

来自 Infineon

3. 其他特殊拓扑

除了线性电源与开关电源之外，也还有其他特殊的拓扑，包括双向升压-降压式拓扑可双向传输能量，适用于储能系统，如电池充放电管理；Zeta变换器则与SEPIC相似，但输出极性与输入相同；H桥（H-Bridge）则常用于电机驱动，如无刷电机控制。

选择电源拓扑应考虑的要素

那究竟该如何选择适合的拓扑呢？首先要先考虑功率需求，像是小于10W时，适合采用线性电源、降压式、升压式、反激式，10W～100W时则可采用反激式、顺向式、半桥式，100W时则适合采用全桥式、LLC谐振式。

此外，要考虑输出电压需求，如果只需要降压，则可采用降压式、反激式，只升压时可采用升压式拓扑，若想同时支持可降压／升压时，可采用升压-降压式、SEPIC。另外还需考虑是否需要进行隔离，若需要隔离，可采用反激式、顺向式、LLC谐振式，不需要隔离时可采用降压式、升压式拓扑。

另外还有效率与成本考虑，若追求高效率，则可采用LLC谐振式、全桥式拓扑，若重视低成本，则降压式、反激式拓扑会是更好的选择。不同拓扑各有优缺点，选择时需根据应用需求权衡效率、成本与体积。

结语

电源设计是电子工程中不可或缺的一环，影响着系统的稳定性、效率与可靠性。通过深入理解不同的电源拓扑结构，我们可以根据应用需求选择最合适的架构，例如线性稳压器适用于低功率与低噪声场景，而开关模式电源则适合高效能、高功率应用。此外，在设计过程中，关键技术如EMI抑制、热管理、PCB布局与元器件选择，都会直接影响电源的性能与寿命。

随着技术的不断进步，新型电源技术如数字电源控制、氮化镓（GaN）与碳化硅（SiC）功率器件的发展，正在提升电源的效率与功率密度，使电子设备能够更加节能与高效。在未来，如何优化电源拓扑结构、降低损耗、提高能源效率，将成为设计者持续探索的重要课题。

除了本文所介绍的电源拓扑结构之外，我们还将为您介绍电源电路的设计技巧与离散电源解决方案和常见的设计错误，以及PMIC特性与电路设计等电源技术的详细解析，敬请期待。

为协助您快速了解电源设计的解决方案与相关技术，DigiKey特别在电源技术相关网页介绍了主要的电力电子拓扑、离散功率组件、电源管理集成电路（PMIC）、电源供应器与热管理解决方案，欢迎点击访问详细内容。
