STM32微控制器自动下载器的电路设计实例与技巧

作者:DigiKey Editor

微控制器自动下载器(Auto Downloader for MCU)是一种在微控制器开发过程中,实现自动化刻录(程序下载)功能的工具或电路,能够取代传统手动操作的繁琐过程,如按RESET键或设定BOOT引脚。其核心目的是提升开发效率,减少人工干预,常见于STM32、ESP32、NXP、GD32等系列的微控制器开发中。



支持自动下载模式的微控制器自动下载器

微控制器自动下载器具有自动进入下载模式,可自动控制BOOT与RESET脚位,进入ISP/DFU/UART刻录模式,并提供通信接口,支持USB、串行端口(UART)、SWD、JTAG等刻录接口,并可自动识别连接状态,通过DTR/RTS信号自动触发下载流程,且可刻录控制脚位,控制MCU的RESET、BOOT0(或IO0等)脚位切换高低电位,以及支持自动复位功能,当程序下载完成后自动复位MCU,启动主程序。

微控制器自动下载器常应用于开发阶段,例如嵌入式固件刻录、反复迭代开发,也可应用于量产阶段,用于自动化刻录产线(配合治具)、测试平台,也可用于支持远程更新,部分自动下载器支持远程刻录功能(通过串行端口服务器或USB转接)。

微控制器自动下载器的控制方式相当多样,像是DTR/RTS控制法,会使用串行端口的DTR/RTS控制信号,控制MCU的RESET与BOOT脚位,应用于像是ESP32自动下载线路设计,或是采用USB下载器(带自动功能),如ST-Link、J-Link等支持自动控制模式,常见于STM32系列。此外,也可通过IO控制器芯片,利用MCU或USB转串行芯片的GPIO控制,可用于自制治具或下载模块,或是通过软件工具集成,结合IDE或刻录工具(如Flash Download Tool、STM32CubeProgrammer),可执行自动下载流程集成。

微控制器自动下载器在设计时应注意电平兼容性,控制信号电平需与MCU兼容(3.3V / 5V),在RC延迟设计上,控制信号需有合适的时序与延迟匹配,并要注意隔离与保护,对外提供控制信号时,建议增加保护电路,若采用模块化封装时,可将自动下载器设计为小模块或与主板集成,也可将固件与工具集成,结合刻录工具脚本或IDE来实现全自动化流程。

本文将重点介绍STM32自动下载器,以及相关的电路设计技巧。



STM32自动下载器大幅简化MCU的固件下载流程

STM32 自动下载器是一种硬件电路或模块,能够自动控制BOOT0与RESET脚位,使STM32微控制器进入系统Bootloader模式,并通过UART接口进行固件刻录,不需要人工按按钮切换模式,提升开发与生产效率。

STM32支持内建的系统Bootloader,可以通过BOOT0脚位进入,当BOOT0状态为LOW(0)时,将从主Flash启动(正常执行程序),当BOOT0状态为HIGH(1)时,则进入System Bootloader(可通过UART、USB、SPI、I2C等界面刻录)。

自动下载的流程启动时,会将BOOT0脚位拉高(High),选择Bootloader模式,再对RESET脚位产生低脉冲(拉低再拉高),以触发MCU重启。当STM32进入System Bootloader模式时,则通过UART传输固件进行下载,刻录完毕后再将BOOT0拉低,再RESET,然后回到主程序执行。

典型自动下载控制电路是采用DTR/RTS控制,开发时常用USB转UART芯片(如CH340、CP2102FT232)来与STM32通信,这些芯片支持DTR/RTS控制信号,可用来驱动BOOT0和RESET。

常见自动下载工具包括STM32CubeProgrammer,这是ST官方下载工具,支持自动BOOT0/RESET控制(部分USB串行端口芯片支持),Flash Loader Demonstrator则是老版本的工具,支持UART下载,也可自制Python脚本,配合PySerial控制DTR/RTS,自动化刻录流程,或是采用Keil/IAR搭配ST-Link,虽非串行端口,但支持SWD刻录与复位控制。

使用STM32自动下载器时应注意电平电压,确认USB-UART模块输出为3.3V或加电平转换,并要进行电路保护,建议在BOOT0、RESET线路加保护电阻与电容,并使用靠谱的芯片,建议使用FT232、CP2102等支持DTR/RTS控制的芯片,且须进行固件验证,MCU需开启Bootloader,并支持对应UART脚位。

STM32自动下载器能大幅简化MCU的固件下载流程,对于开发者与生产线都有极高的实用价值。无论是通过DTR/RTS控制BOOT0/RESET,或集成ST-Link等下载器,目标都是实现无人工操作的快速下载与复位流程。



STM32自动下载电路应用实例

在STM32微控制器中,想要通过UART接口自动下载程序代码(例如使用STM32CubeProgrammer),必须通过外部电路控制两个关键脚位,包括BOOT0是决定MCU是从主Flash(执行程序)或系统Bootloader(刻录)开机,以及NRST(RESET)用于强制MCU重启,让BOOT0设定生效。因此,自动下载电路的本质就是控制BOOT0和NRST脚位的高低电位,而这些控制信号通常来自USB转UART模块的DTR/RTS信号脚。

自动下载电路是通过USB转TTL串行端口,在PC端通过串行端口下载工具,把固件下载到MCU中,MCU通过Boot1/0组合设置为ISP启动模式,MCU运行内置的引导程序,这个内置引导程序是出厂就写好的,无法修改只能读取,这个程序可以把串行端口接受到的HEX文件写到用户的0x08000000开头的Flash中,从而实现用户固件下载功能。

USB转TTL串行端口自动下载方案采用的主要芯片包括AMS1117-3.3FT232RNLBAV99SS80501N4148W,这些芯片DigiKey都有贩卖。

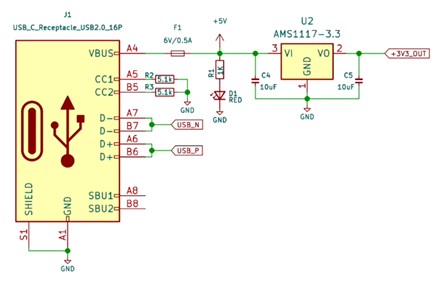

电源电路示例电源电路示例

自动下载器的第一部分为如上图的电源电路,通过J1的Type-C接口,输出VBUS-5V,通过自恢复保险丝F1,以及C2、C3滤波电容,为FT232提供稳定的5V电压直流电,R1与D1是LED指示灯,方便观察是否有5V输入,这里的自恢复保险丝F1是一级电源保护,一级电源转换是VBUS-5V,通过AMS1117-3.3 LDO转出3.3V,为外设提供稳定的直流电。

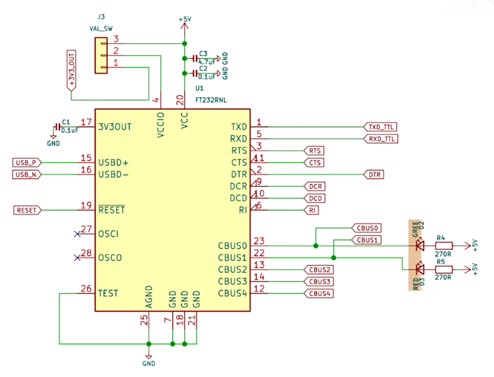

USB转TTL-UART电路示例USB转TTL-UART电路示例

第二部分的USB转TTL串行端口电路使用的是FT232接口芯片,其工作稳定并自带了RXD/TXD收发引脚状态输出,通过这个收发状态输出功能,可增加串行端口数据收发LED指示灯D2/D3,可以更加直观地看到接收和发送数据,D4/D5为BAV99二极管保护电路,起到钳位保护作用,防止RXD/TXD引脚的电压过高,以避免损坏接口芯片。

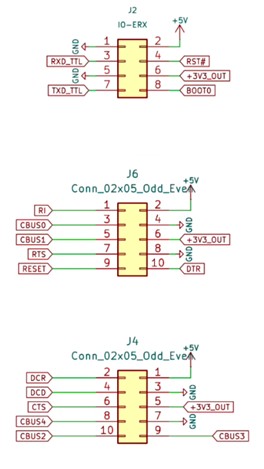

外置接口示例外置接口示例

第三部分为外置接口,这部分由J2/J4/J6三个2.54mm排针组成,用来连接外设,如STM32的开发板,或者是核心板的电源和BOOT以及RESET,完成对微控制器的串行端口程序下载。

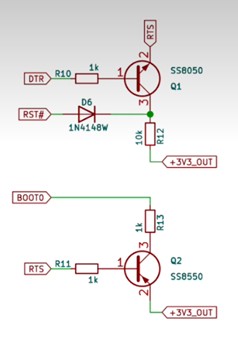

一键自动下载电路示例一键自动下载电路示例

第四部份为一键自动下载电路,通过串行端口转USB接口芯片,FT232的DTR#和RTS#引脚,来控制一键下载电路。其原理是开发板内定的BOOT1为0,BOOT0为0,要想开启STM32串行端口ISP下载模式,需要把BOOT0设为1,此时RTS为低电平时,Q1三极管SS8550满足导通条件时导通,3.3V电压通过Q1到BOOT0引脚拉成高电平,所以BOOT0输出高电平1,复位电路NRST默认为高电平,通过DTR复位STM32,使系统进入ISP模式,STM32系统内存启动Bootloader,这是ST自带的引导程序,通过Bootloader将程序从串行端口下载到Flash中,这样程序实际上是通过串行端口最终下载到Flash中,上位机自动控制RTS和DTR引脚,控制BOOT0和NRST,BOOT0设置为0,NRST设置为1,程序由Flash启动。以上的这个串行端口模块还具有Arduino一键下载程序,以及串行端口调试等诸多功能。



自动下载电路的设计技巧与注意事项

自动下载电路也可通过加入RC延时与逻辑栅来加以改良,因为某些下载工具(如FTDI的DTR/RTS控制)需要精确的时序配合,常见的改良设计包括加入RC延时,以控制RESET时间长度、避免过短造成失败,也可加入肖特基二极管,避免GPIO驱动与MCU内部冲突,以及加入逻辑栅或电平转换,以增强兼容性(如DTR为负逻辑)。

在实作时,要注意BOOT0的电位控制,需外接10kΩ上拉至GND,以避免浮动,在RESET控制上,NRST建议加RC缓冲或ESD保护,也需注意电平兼容,UART模块需输出3.3V电平或加电平转换电路,也可加上电路隔离,若用于工业/量产环境,可加入光耦隔离,也可增加手动模式备援,预留BOOT0/RESET按键作为备援。

若开发板/产品需支持自动刻录功能,建议将该电路模块化,并预留自动/手动切换跳线、上拉/下拉电阻配置点,以及增加测试点方便刻录与调试,或是可更换的UART模块(如USB-UART接头),以便集成自动下载电路,将其模块化。

STM32的自动下载电路设计虽简单,但在开发效率与量产自动化方面扮演关键角色。无论是通过DTR/RTS控制、还是进一步集成到工业治具中,这项技术都能大幅节省人力与时间。



项目 说明
BOOT0脚位 控制MCU开机模式:High → 进入系统Bootloader模式(可刻录);Low → 执行主程序
NRST(RESET)脚位 控制MCU重启,让BOOT0设定生效
DTR/RTS控制法 通过USB-UART模块的DTR、RTS脚位输出信号,控制BOOT0 与NRST
自动化流程 使用刻录工具控制DTR/RTS → MCU进入刻录模式 → 刻录 → MCU重启进入应用程序



结语

STM32微控制器自动下载器的电路设计不仅有助于提升开发效率,更在量产与自动化测试流程中扮演关键角色。通过巧妙利用USB-UART模块的DTR与RTS控制信号,搭配简单且稳定的晶体管开关电路与时序控制逻辑,即可实现稳定的自动进入Bootloader刻录模式。设计过程中,需特别注意电压兼容性、电路保护与时序稳定性等细节,以确保整体系统的可靠性与实用性。未来,随着更多STM32系列支持多接口启动与远程升级,自动下载器的设计也将持续朝模块化与智能化迈进,为嵌入式开发带来更高的便利与效率。

为协助您快速了解STM32微控制器自动下载器的电路设计技巧,DigiKey特别提供相关的视频介绍,以帮助您快速了解STM32微控制器自动下载器的应用,欢迎点击观看。
