WR-FPC 系列 ZIF 和 LIF 连接器

Würth Elektronik 的 WR-FPC 系列连接器经过优化设计,可在配合零件之间提供良好的接触

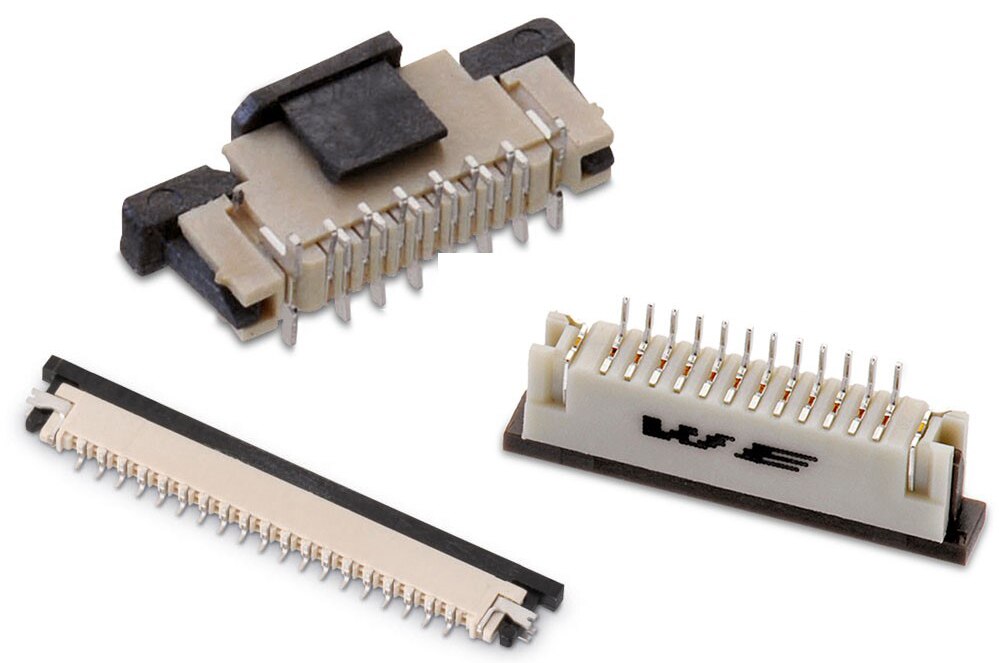

Würth Elektronik 的 WR-FPC 系列 ZIF 和 LIF 连接器图片Würth Elektronik 的 WR-FPC 系列零插入力 (ZIF) 和低插入力 (LIF) 连接器在几种应用中变得越来越普遍,尤其是针对需要连接到小型显示器或键盘的情况。这些低矮、轻巧的连接器通过安全和可移动的连接满足多种要求。

在印刷电路板上,ZIF 和 LIF 连接器均可与 WR-FFC 扁平软电缆 (FFC) 配合使用。要将 FFC 连接到连接器外壳,只需按照操作注意事项和警告插入电缆以确保牢固连接。与 ZIF 相比,LIF 连接器更适合静态应用,因为它们使用摩擦力固定 FFC。ZIF 和 LIF 连接器是一种连接器解决方案,用于将电线固定到电子设备内部的印刷电路板上。

1.0 mm 间距的表面贴装技术 (SMT) LIF 连接器包括水平和垂直样式。

SMT ZIF 连接器有 0.5 mm 和 1.0 mm 间距选项,并提供三种致动器类型:黑锁、铰链和滑块。

特性
  • 即使在小尺寸的情况下也能最大程度地保留电缆
  • 易于插入的系统,即使是非常细的电缆
  • 优化设计,在配对零件之间提供良好的接触
  • 镀镍防止锡须现象
  • 耐高温塑料,无铅回流兼容产品
  • 固定的金属片可将产品安全地定位在 PCB 上
  • 磷青铜触头具有良好的接触电阻、良好的弹性和低磨损,用户能够重复多次配合循环
  • 卷带包装可用于自动组装的拾放机器上,因此更适合 SMT 零件
应用
  • 显示器和屏幕
  • 设备编程
  • 测试与测量
  • 移动电子设备
  • 黑色家电

WR-FPC Series ZIF and LIF Connectors

图片制造商零件编号描述可供货数量查看详情
CONN FPC BOTTOM 8POS 1.00MM R/A68610814422CONN FPC BOTTOM 8POS 1.00MM R/A5468 - 立即发货查看详情
CONN 1MM HORZ BOTTOM SMD 4POS686104148922CONN 1MM HORZ BOTTOM SMD 4POS5338 - 立即发货查看详情
CONN FPC BOTTOM 8POS 0.50MM R/A68710814522CONN FPC BOTTOM 8POS 0.50MM R/A6316 - 立即发货查看详情
CONN FPC TOP 10POS 0.50MM R/A68711014022CONN FPC TOP 10POS 0.50MM R/A1878 - 立即发货查看详情
CONN 1MM HORZ BOTTOM SMD 6POS686106148922CONN 1MM HORZ BOTTOM SMD 6POS5156 - 立即发货查看详情
CONN FFC FPC 6POS 0.5MM R/A687106182122CONN FFC FPC 6POS 0.5MM R/A7426 - 立即发货查看详情
更新日期: 2020-10-15
发布日期: 2012-06-29
