解决 MIL-COTS 应用的 SWaP-C 要求电源挑战

下一代 MIL-COTS 零件有助于优化针对 SWaP-C 的电源设计

很少有应用在电源系统设计方面比国防和航空航天所面临的挑战还要多。 因为严苛的使用条件，造成零件的合规性和可靠性要求无比苛刻。 在地面建造某些坚固系统时，对尺寸、重量、功率和成本 (SWaP-C) 属性的审核，严格得近乎无情。

资源

• 网络研讨会：满足国防应用的 DC-DC 电源系统要求
• 白皮书：如果在负载突降时让军用车辆生存下来
• 白皮书：满足军用规格要求的同时解决 270V 输入应用的 SWaP-C 挑战
• 白皮书：MIL EMI 和瞬态问题解决方案

• 产品
• 电源组件设计方法
• 应用示例

扩充 MIL-COTS 产品系列

MIL-COTS 隔离式稳压转换器模块 采用 ChiP 封装的 MIL-COTS DCM™ DC-DC 转换器模块 > 输入电压 9.0 – 50 VDC, 16 – 50 VDC, 160 – 420 VDC 输出电压 3.3 V, 5 V, 12 V, 15 V, 24 V, 28 V, 48 V 输出功率 3623 ChiP：高至 320 W 4623 ChiP：高至 500 W 能效 高达 93% 尺寸 3623 ChiP：38.7 x 22.8 x 7.3 mm 4623 ChiP：47.9 x 22.8 x 7.3 mm   MIL-COTS PI31xx DC-DC 转换器模块 > 输入电压 28 VDC (16 – 50 VDC) 输出电压 3.3 V, 5 V, 12 V, 15 V 输出功率 高至 50 W 能效 高达 88% 尺寸 22.0 x 16.5 x 6.7 mm MIL-COTS 滤波器 MFM DCM 滤波器 > 提供 MIL-STD-461 EMI 滤波以及 MIL-STD-704 和 MIL-STD-1275 瞬态保护 与 28 V 和 270 V 标签输入电压 DCM 产品一起使用 MQPI 滤波器 > 提供 MIL-STD-461 EMI 滤波 与 MIL COTS PI31xx 稳压器一起使用 MIL-COTS 隔离式固定比率转换器模块 MIL-COTS 高电压 BCM® 总线转换器 > 输入电压 270 V 标称 输出电压 25 –50 V 30 – 41.25 V 38.3 – 55 V 输出功率 235 W 270 W 1,500 W 能效 高达 97.9% 尺寸 全芯片尺寸：32.50 x 22.00 x 6.73 mm 6123 ChiP：61.00 x 25.14 x 7.26 mm

MIL-COTS 隔离式稳压转换器模块 采用 VIA 封装的 MIL-COTS DCM™ DC-DC 转换器模块 > 输入电压 16 – 50 VDC, 160 – 420 VDC 输出电压 5 V, 12 V, 15 V, 24 V, 28 V, 48 V 输出功率 3414 VIA：高至 320 W 3714 VIA：高至 500 W 能效 高达 93% 尺寸 3414 VIA：89.5 x 35.6 x 9.4 mm 3714 VIA：95.3 x 35.6 x 9.4 mm   用更好的砖形模块简化您的设计。 负载点稳压器（MIL-COTS 兼容） Cool-Power® ZVS 降压稳压器 > 输入电压 12 V 标称 (8 – 18 V) 24 V 标称 (8 – 36 V) 48 V 标称 (36 – 60 V) 输出电压 宽输出范围 (1 – 16 V) 输出电流 8 A、9 A、10 A 和 15 A 版本 能效 高达 96.5% 高轻载和全载 能效 尺寸 LGA SiP：10 x 14 x 2.56 mm LGA SiP：10 x 10 x 2.56 mm   Cool-Power® ZVS 降压升压稳压器 > 输入电压 8 – 60 V 16 – 34 V 21 – 60 V 输出电压 10 –50 V 21 – 36 V 36 – 54 V 12 – 34 V 输出功率 高达 240 W 的连续功率 能效 >800 kHz FSW 时高达 98% 尺寸 LGA SiP：10 x 14 x 2.56 mm

返回页首

Vicor 的电源组件设计方法

提供解决方案应对 MIL-COTS 电源系统设计挑战

90 秒内设计出您的 MIL-COTS 电源系统！ 了解如何在 步内轻松完成

返回页首

使用电源组件设计方法应用实例

查看如何使用 Vicor 元器件帮助满足 SWaP-C 要求的实例

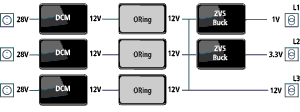

	航电计算机挑战 扁平组件 (8 mm) 成就了一款冗余型紧凑解决方案，达到了 125°C 高温要求。

	通信设备挑战 DCM 的固定开关频率 (750 KHz) 能够使用一个体积小巧的 EMI 滤波器来满足严格的噪声规格要求。

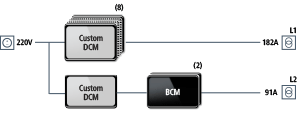

	机载设备挑战 灵活的基于 DCM 的模块化设计，能够使用高至 200 mF 的大容量电容实现高功率稳压输出。

	干扰器及其对策挑战 高能效 ZVS 稳压器 (95%) 能够以最小的功率降额实现高温工作。

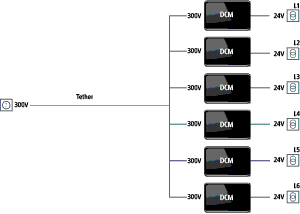

	UAV 挑战 轻型 DCM (29.2g) 能够实现灵活的高密度电源设计。

VIA DCM 是一块能简化电源系统设计的“好砖”
VIA DCM 系列是采用热自适应、扁平 (9.3 mm) VIA 封装的坚固型模块化 DC-DC 转换器，具有宽输入电压范围规格和隔离式稳压型高能效输出。 这款新型 DC-DC 转换器系列强化了功能和性能，包括 EMI 滤波、瞬态保护、涌流限制以及一个微调、使能和遥测的次级侧基准型控制接口。

MIL-COTS 拥有超过 3 倍的功率密度和更扁的外形
Vicor 的全新 VIA 解决方案相比最接近的竞争对手，体积功率密度高出约 2.5 倍，重量功率密度则高出近 3 倍。 设计人员可以期待产品拥有更好的热性能，并符合更全面的瞬态和 EMI 规范要求。 这款新型 VIA DCM 和 MFM 模块通过以较小的外形尺寸实现了砖状的模块性和易用性，使得系统设计人员可以快速开发出超密集、扁平的高性能的产品。 通过消除许多传统上与军用电源设计相关的不确定性和合规性问题，该方案可帮助您更快地将产品推向市场。

ChiP DCM 带来了可应对 SWaP-C 挑战的热管理灵活性
DCM ChiP 模块具有 Vicor 的 ChiP 封装技术的热和密度优势，拥有极低的上、下侧热阻，为您提供了灵活的热管理方式选择。 这些基于热自适应 ChiP 技术的电源组件能够让您以前所未有的系统尺寸、重量和效率，快速、可预控地实现高性价比电源系统。Vicor 扩充了 MIL-COTS 产品线，帮助您优化电源系统设计，以适应 SWaP-C 要求。
