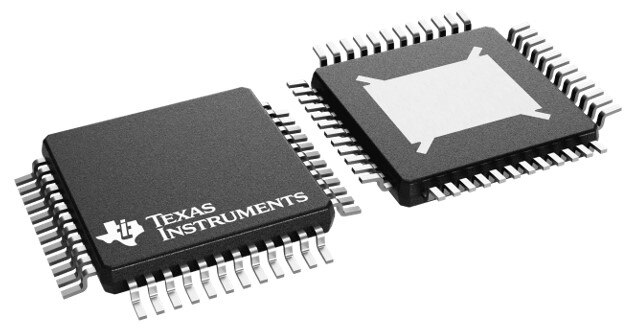

DRV3233-Q1 三相栅极驱动器

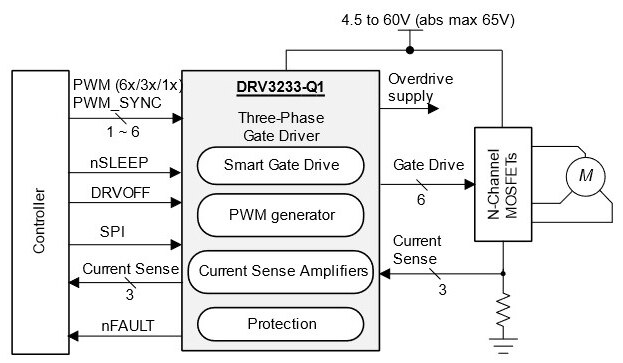

Texas Instruments DRV3233 集成式智能栅极驱动器非常适合 12 V 和 24 V 汽车三相 BLDC 应用。该器件提供三个半桥栅极驱动器，每个都能够驱动高压侧和低压侧 N 沟道功率 MOSFET。DRV3233 使用集成自举二极管和 GVDD 充电泵生成正确的栅极驱动电压。智能栅极驱动架构支持可配置峰值栅极驱动电流，拉电流从 0.8 mA 至 1 A，灌电流为 2 A。DRV3233 可采用单电源供电，输入范围宽达 4.5 V 至 60 V。涓流充电泵可实现 100% PWM 占空比控制，并为外部开关提供过驱供电电压。

DRV3233 提供低压侧电流检测放大器，以支持基于电阻的低压侧电流检测。放大器的低偏移使得系统能够实现精确的电机电流测量。DRV3233 集成了各种诊断和保护功能，可实现稳健的电机驱动系统设计，并有助于消除对外部元件的需求。这款高度可配置的器件允许无缝集成到各种系统设计中。
