DLP® LightCrafter™ Display 2000 评估模块 (EVM)

Texas Instruments 的 EVM 光学引擎由 DLP2000 DMD 显示设备组成,可生成投影图像

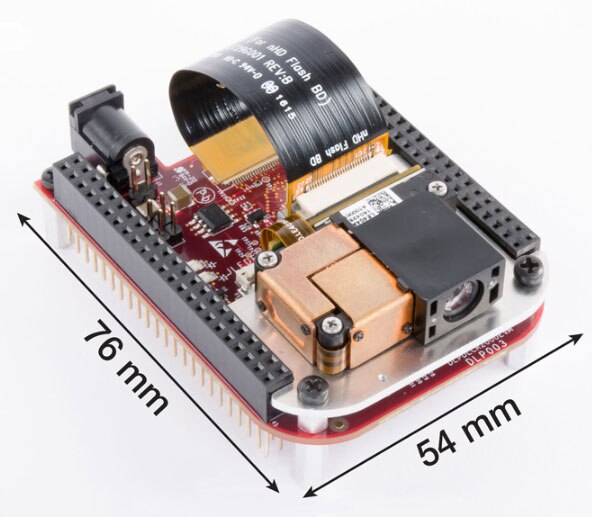

Texas Instruments DLP® LightCrafter™ Display 2000 评估模块的图片Texas Instruments 的 DLP LightCrafter Display 2000 是一款简单易用、即插即用的评估平台,广泛适用于消费类产品、可穿戴设备、工业、医疗和物联网 (IoT) 市场。该评估模块采用 DLP2000 芯片组,由 DLP2000 (0.2 nHD) 数字微镜器件 (DMD)、DLPC2607 显示控制器和 DLPA1000 PMIC/LED 驱动器组成。该 EVM 配备生产就绪型光引擎和处理器接口,以小外形尺寸提供 8/16/24 位 RGB 并行视频接口。

DLP2000 DMD 是一种数字控制的微光机电系统 (MOEMS) 空间光调制器 (SLM)。当耦合到适当的光学系统时,DLP2000 DMD 可以显示清晰的高质量图像或视频。DLP2000 是包含 DLP2000 DMD 和 DLPC2607 显示控制器的芯片组的一部分。PMIC/LED 驱动器也支持该芯片组。DLP2000 的紧凑物理尺寸非常适合重视小尺寸和低功耗的便携式设备。紧凑的封装与小尺寸的 LED 相得益彰,可实现高效、坚固的光引擎。

DLP Pico 显示技术入门

Pico 芯片组的应用

Pico 芯片组 - 工具和软件

特性
  • EVM:
    • 开发人员评估高性能 DLP 显示技术最经济实惠的方式
    • 即插即用 DLP nHD 光引擎,最高支持 30 流明
    • I2C 和 8/16/24 位并行 RGB 视频接口,支持各种低成本处理器
    • 紧凑的外形尺寸
    • 直接兼容 BeagleBone™
    • 搭配机械和 Young Optics 光学引擎组装而成
    • 不包括:外部 5 V、3 A 电源
  • DLP2000:
    • 超紧凑的 0.2 英寸 (5.55 mm) 对角线微镜阵列
      • 正交排列的 640 列乘 360 行微米尺寸铝镜
      • 微镜间距:7.56 微米
      • 微镜倾角:12°(相对于平面)
      • 角落照明可实现最佳效率和发动机尺寸
    • 专用 DLPC2607 显示控制器和DLPA1000 PMIC/LED 驱动器,可靠运行

DLP LightCrafter Display 2000 Evaluation Module

图片制造商零件编号描述可供货数量价格查看详情
EVAL BOARD FOR DLP2000 DLPA1000DLPDLCR2000EVMEVAL BOARD FOR DLP2000 DLPA100010 - 立即发货
1 : ¥1,170.02
散装
查看详情

DLP2000 DMD

图片制造商零件编号描述可供货数量价格查看详情
IC DIG MICROMIRROR DEV 42-CLGADLP2000FQCIC DIG MICROMIRROR DEV 42-CLGA0 - 立即发货
180 : ¥234.08
托盘
查看详情

Associated Parts

图片制造商零件编号描述可供货数量价格查看详情
IC DIGITAL CONTROLLER 176-NFBGADLPC2607ZVBIC DIGITAL CONTROLLER 176-NFBGA234 - 立即发货
1 : ¥138.35
散装
查看详情
IC RGB LED DRIVER 49-DSBGADLPA1000YFFTIC RGB LED DRIVER 49-DSBGA0 - 立即发货
1 : ¥44.24
剪切带(CT)
250 : ¥26.93
卷带(TR)
1 : ¥44.24
Digi-Reel® 得捷定制卷带
查看详情
更新日期: 2019-07-17
发布日期: 2017-09-27
