VEEK-MT2S 开发套件

Terasic 的 VEEK-MT2S 开发套件是一体化嵌入式的解决方案

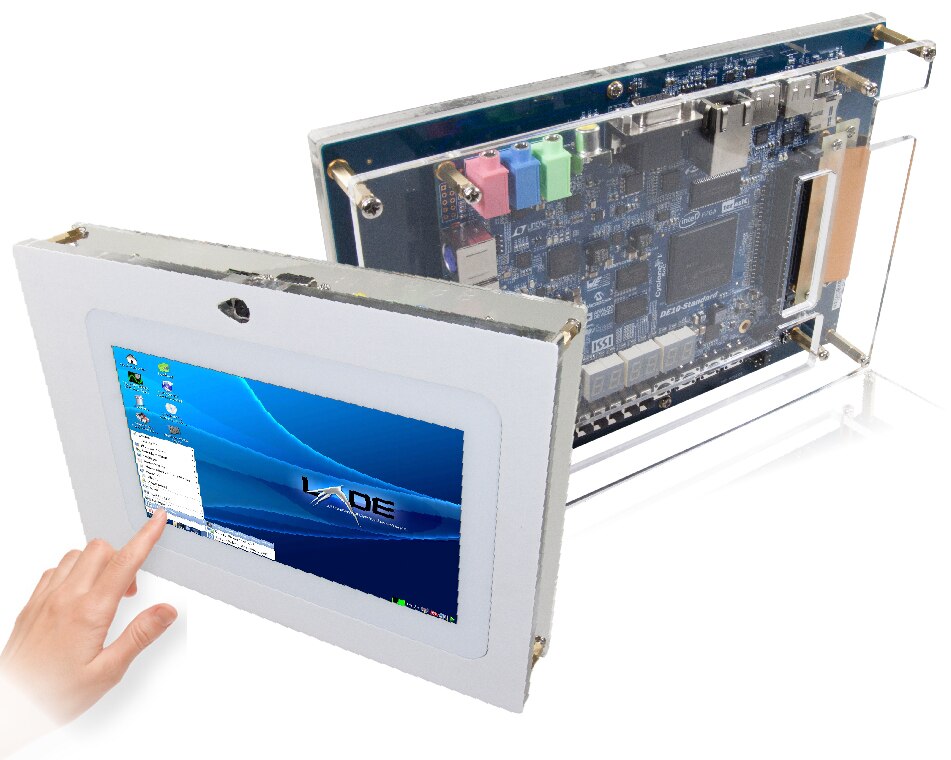

Terasic 的 VEEK-MT2S 开发套件图片Terasic VEEK-MT2S 开发套件供了一个全面的设计环境，具有嵌入式开发人员创建处理型系统所需的一切。VEEK-MT2S 提供了一个集成的平台，包括硬件、设计工具和参考设计，可用于开发各种应用中的嵌入式软件和硬件平台。全集成的套件能让开发人员快速定制其处理器和 IP，以适合其特定的应用。VEEK-MT2S 具有针对 Altera Cyclone® V SX SoC FPGA 的 DE10 标准开发板，以及电容式 LCD 多媒体彩色触摸面板，自身支持五个点的多点触控和手势。

VEEK-MT2S 提供的一体化嵌入式解决方案加上 LCD 触摸屏和数字图像模块后，为嵌入式开发人员提供了多媒体应用的理想平台，并具有无与伦比的处理性能。开发人员可受益于采用基于 FPGA 的嵌入式的处理系统所具备的优点，如缓解设计风险，避免过时，设计重用，以及在 FPGA 中集成强大的图形引擎，从而降低物料清单 (BOM) 的材料成本。

特性

DE10 标准开发板：
  • Cyclone V SE SoC-5CSXFC6D6F31C6N
    • 双核 ARM® Cortex®-A9 (HPS)
    • 110 K 可编程逻辑元件
    • 5,761 Kb 嵌入式存储器
    • 6 个小数 PLL
    • 2 个硬存储控制器
  • 配置源
    • 用于 FPGA 的串行配置器件 - EPCS128
    • 板载 USB Blaster II（常规 B 型 USB 连接器）
  • 存储器设备
    • 用于 FPGA 的 64 MB (32 M x 16) SDRAM
    • 用于 HPS 的 1 GB (2 x 256 MB x 16) DDR3 SDRAM
    • HPS 的 microSD 卡插槽
  • 外设
    • HPS 上两个 USB 2.0 主机端口（ULPI 连接 USB A 型连接器）
    • UART 转 USB（USB Mini B 连接器）
    • 10/100/1000 以太网
    • PS/2 鼠标/键盘
    • 红外发射器/接收器
    • I2C 多路复用器
  • 连接器
    • 一个 HSMC 扩展针座（用于 MTLC2）
    • 一个 40 引脚扩展针座
    • 一个 10 引脚 ADC 输入针座
    • 一个 LTC 连接器（一个 SPI 主，一个 I2C 总线和一个 GPIO 接口）
  • 显示
    • 24 位 VGA DAC
    • 128 x 64 点 LCD 模块，HPS 带背光
  • 音频
    • 24 位编解码器、线路输入、线路输出和麦克风输入插孔
  • 视频输入
    • 电视解码器 (NTSC/PAL/SECAM) 和视频输入连接器
  • ADC
    • 采样率︰500 KSPS
    • 通道数量：8
    • 分辨率：12 位
    • 输入范围：0 V 至 4.096 V
  • 开关、按钮和 LED
    • 5 个用户按键（4 个用于 FPGA，1 个用于 HPS）
    • 用于 FPGA 的 10 个用户开关
    • 11 个用户 LED（10 个用于 FPGA，1 个用于 HPS）
    • 2 个 HPS 复位按钮（HPS_RESET_n 和 HPS_WARM_RST_n）
    • 六个 7 段码式显示器
  • 传感器
    • HPS 上的重力传感器
  • 电源
    • 12 VDC 输入
电容式多点触控控制器：
  • LCD 显示屏
    • 7 英寸 TFT LCD，800*480 像素分辨率
    • 1600 万颜色（8 位 RGB）
    • LED 背光
  • 电容式多点触控
    • 5 点多点触控
    • I2C 接口
    • 手势支持
  • 手势表
    • 一个点
    • 两个点
  • 8 百万像素数字图像传感器
    • 3,264 H x 2,448 V 有源像素，具有拜耳颜色排列结构
    • 灵敏度 940 mV/勒克斯秒
    • 手势支持
  • MPU9250 加速计特性
    • 三轴数字输出加速计
    • 可编程满量程范围为 ±2 g、±4 g、± 8 g、±16 g，集成 16 位
    • 自检
  • 环境光传感器
    • 在不同照明条件下的精确照明测量
    • 可编程中断
    • 具有 400 kHz I2C 快速模式的 16 位数字输出
    • 可编程模拟增益和集成时间
    • 50 Hz 至 60 Hz 照明纹波抑制
  • MPU9250 陀螺仪特性
    • X、Y 和 Z 轴上的数字输出角速率传感器
    • 用户可编程满量程范围为 ±250、±500、±1000 和 ±2000°/秒，集成 16 位 ADC
    • 自检
  • MPU9250 磁力仪特性
    • 具有磁集中器的 3 轴硅单片霍尔效应磁传感器
    • 宽动态测量范围和高分辨率，更低的电流消耗
    • 输出数据分辨率为 14 位 (0.6 μ T/LSB) 或 16 位 (15 μ T/LSB)
    • 满量程测量范围：±4800 µT
    • 磁力仪正常工作电流：8 Hz 重复速率下为 280 μA
    • 自检功能，具有内部磁源，以确认最终产品上磁传感器的正常工作
应用
  • 计算机
  • 广播
  • 消费类
  • 工业
  • 医疗
  • 多媒体
  • 广播
  • 测试与计量
  • 无线
  • 有线
  • 汽车
发布日期： 2017-06-13
