uPOL™ 电源模块

μPOL™ 电源模块

TDK μPOL™ DC-DC 转换器是紧凑且高度集成的负载点转换器，用于为 CPU、MCU、ASIC、FPGA、DSP 和其他高级数字逻辑设备供电，提供设备所需的高性能、快速负载瞬态响应和高精度电压调节。Micro-POL 转换器是一种高电流密度电源模块，采用了热增强型半导体嵌入基板封装中的芯片嵌入电源 IC。



特色产品

产品 Iout 大小/尺寸 输入电压 输出电压 功率
FS1403 3 A 3.3 x 3.3 x 1.5mm 8 V 至 16 V 3.3 V、5.0 V 15 W
FS1404 4 A 3.3 x 3.3 x 1.5 mm 6 V 至16 V 2.5 V、3.3 V 15 W
FS1406 6 A 3.3 x 3.3 x 1.5 mm 4.5 V 至 16 V 0.6 V 至 2.5 V 15 W
FS1412 12 A 4.9 x 5.8 x 1.6 mm 4.5 V 至 16 V 0.6 V 至 1.8 V 25 W
FS1703 3A 3.3 x 3.3 x 1.5mm 4.5V 至 5.5V 5.5V 15W

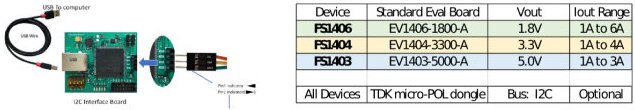

评估板

评估板 说明 参考用户指南
EV1403-5000-A FS1403 系列 DC/DC，降压 1，非隔离输出评估板
EV1404-3300-A FS1404 系列 DC/DC，降压 1，非隔离输出评估板
EV1406-1800-A FS1406 系列 DC/DC，降压 1，非隔离输出评估板
EV1412-0600-A FS1412 系列 DC/DC 转换器 1，非隔离输出评估板

参考设计

参考设计 订购代码
5 W 至 40 W 多个模块 FS1412、FS1406、FS1404、FS1403
FS1412 12 A 设计 (20 W+) FS1412

TDK μPOL™ DC-DC 快速启动器参考设计：功率图、BOM、原理图、布局 (Ultra Librarian)

相关内容

ECAD 模型

从 UltraLibrarian 获取符号、封装、3D 模型和参考设计信息。- UltraLibrarian

Ultra Librarian 支持的 TDK 15 W µPOL DC-DC 转换器

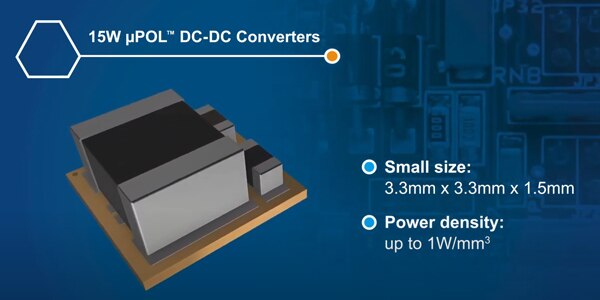

紧凑且高度集成的 15 W µPOL™ DC-DC 转换器

TDK FS1412 微型 POL 直流转换器

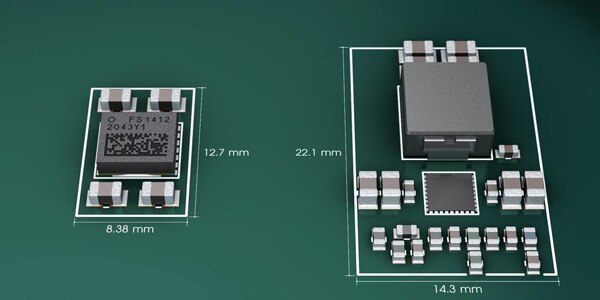

适用于高密度应用的全新 25 W µPOL™ 完整电源模块解决方案

µPOL 技术

FS1406、FS1404、FS1403，5 W 至 150 W 系统电源

µPOL 技术

最先进的 DC/DC 转换器

应用说明

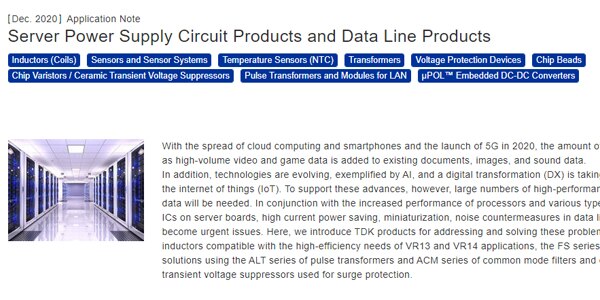

服务器电源电路产品和数据线产品

常见问题解答

TDK 电源模块可以用于低电压输入吗？

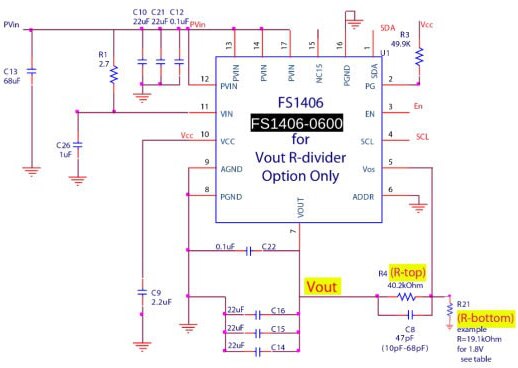

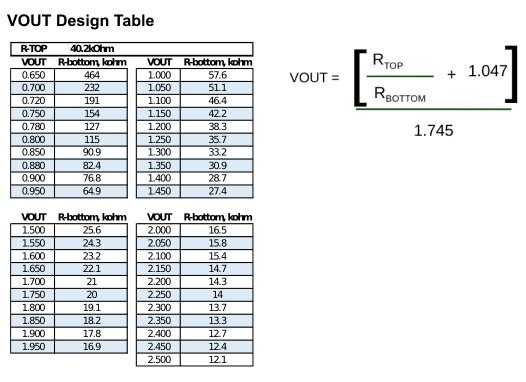

FS1406 和 FS1412 可以与外部分压器一起使用来设置电压输出吗？
