依托创新推动无线通信发展

移动通信是世界上增长领先的市场之一。随着 LTE 移动通信服务 (4G) 在全球范围内的推广以及 5G 的出现,智能手机除了支持现有的 2G 和 3G 网络频带外,还必须支持更多的频带,因此推动了对更加小型化的元器件的需求。TDK 始终致力于帮助客户设计和打造创新产品,以应对无线世界的下一步发展。

凭借最先进的 LTCC 天线、滤波器、双工器、三工器、耦合器、平衡不平衡转换器等,TDK 广泛的射频产品组合为移动电话技术和路由器等消费产品中使用的其他无线协议提供关键技术和解决方案、流媒体设备、可穿戴设备等。TDK 产品采用紧凑和薄型设计,外壳尺寸小至 0.65 x 0.50 mm,同时保持行业领先的性能和可靠性。TDK 还提供优异的资料库,其中涵盖设计工具、选择指南和应用说明,可帮助您为下一次设计选择合适的产品。



天线

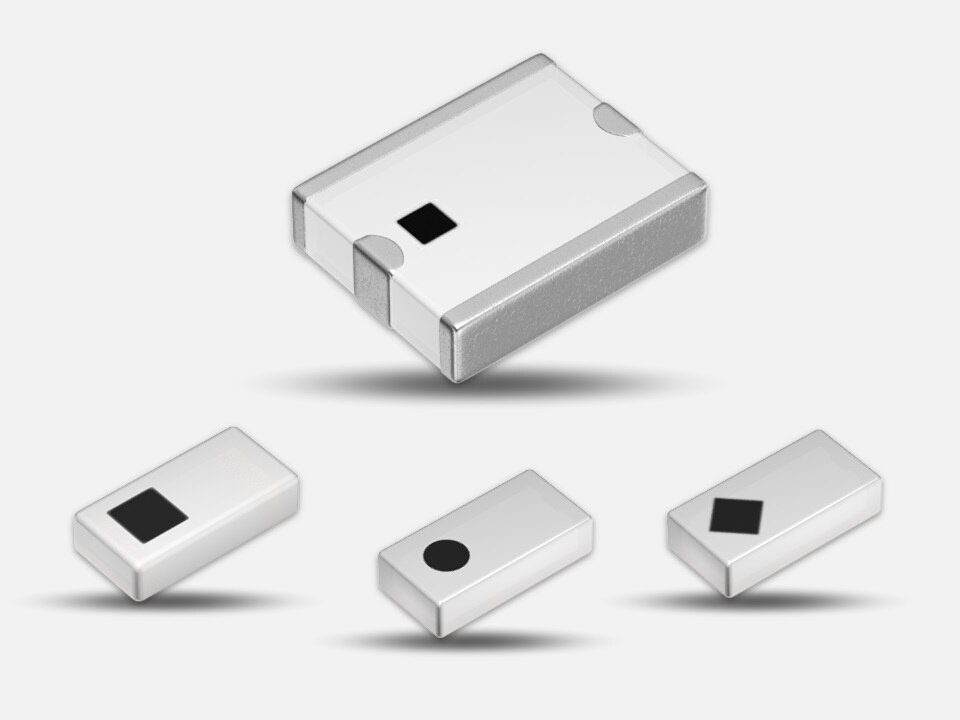

TDK 天线

TDK 的 ANT 系列陶瓷片式天线采用紧凑、扁平的设计,外壳尺寸小至 1.6 x 0.8 mm,厚度仅为 0.4 mm。尽管尺寸小、外形扁平,但 TDK 天线仍然保持极高性能和可靠性,并且在 PCB 上具有业内最小的“排除”区域。

TDK 天线能够支持多频带应用,包括可以与多种移动设备连接,如智能手机、平板电脑、可穿戴电子设备、物联网设备、智能量表、智能电网、HEMS、STB、流媒体设备和游戏控制器。



特性

  • 外壳规格:EIA 0603 ~ EIA 1008
  • 频率:900 MHz ~ 5.95 GHz
  • 端接类型:STD 或 LGA
  • 工作温度:-40°C ~ +85°C
  • 能效:高达 80%
  • 线性极化
  • 基于 LTCC 的设计
  • 紧凑的扁平设计
  • 高性能、高可靠性
  • 能够支持多频带
  • 业内最小的排除区域
  • 全向

应用

  • 2.4 GHz 和 5 GHz WiFi
  • 蓝牙/BLE/智能蓝牙
  • ZigBee
  • GPS/GLONASS
  • LTE B40/B41
  • DSRC
  • 汽车



查看详情

射频滤波器

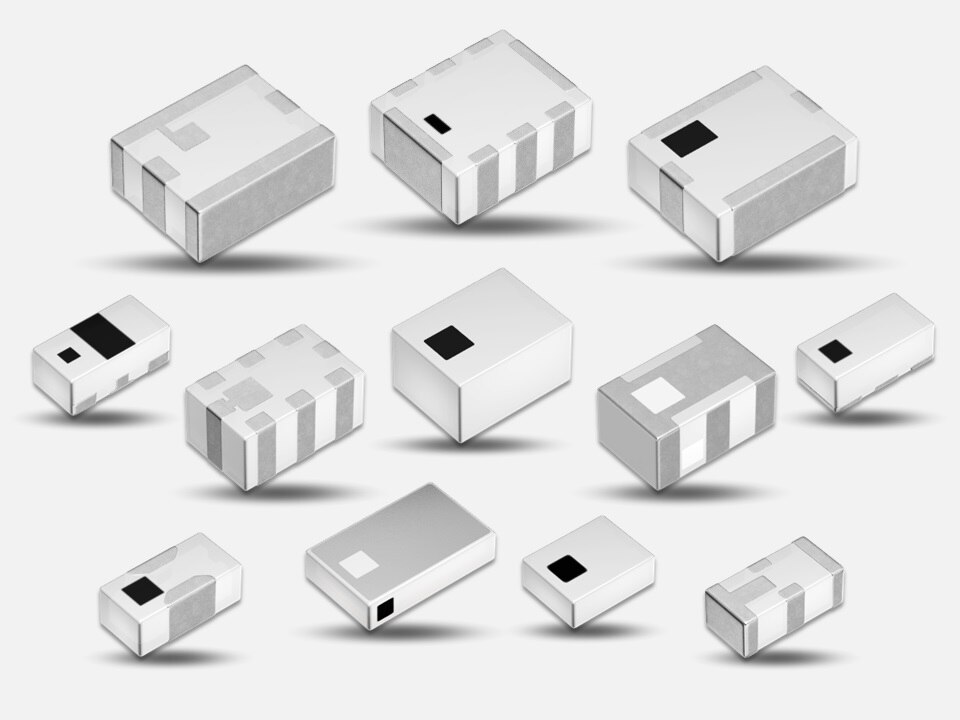

TDK 射频滤波器

TDK 的 DEA 系列滤波器的设计采用低温共烧陶瓷 (LTCC) 技术,生成谐振频率以允许某些频率范围通过,同时阻挡或衰减其他不需要的频率范围。TDK 可提供高通滤波器、低通滤波器以及 5MHz - 8GHz 带通滤波器,并且滤波器的形状和尺寸、端子结构和规格值等各不相同。

TDK 滤波器可用于各种无线通信产品如 WLAN、BT、蜂窝、GPS、Zigbee、WiMAX 以及授权或非授权频率。TDK 与芯片组合作伙伴携手合作,可以针对特定芯片组设计定制的匹配滤波器,同时也提供标准通用滤波器。TDK 可以为不同终端产品设计滤波器,既有可供电池供电型设备使用的低 IL(节能)型滤波器,也有适合有电源连接的设备使用的高衰减/性能产品。



特性

  • 外壳规格:EIA 0202 ~ EIA 1008
  • 频率:5 MHz ~ 5.95 GHz
  • 端接类型:STD 或 LGA
  • 工作温度:-40°C ~ +85°C
  • 基于 LTCC 的设计
  • 紧凑、高性能
  • 稳定的特性
  • 低损耗
  • 高衰减
  • 提供平衡不平衡转换器和滤波器 2 合 1 套件

应用

  • 2.4 GHz 和 5 GHz Wi-Fi
  • Bluetooth
  • ZigBee
  • LTE
  • GSM
  • DCS/PCS
  • UMTS
  • WCDMA
  • WiMAX
  • ISM 频段



查看详情

平衡不平衡转换器

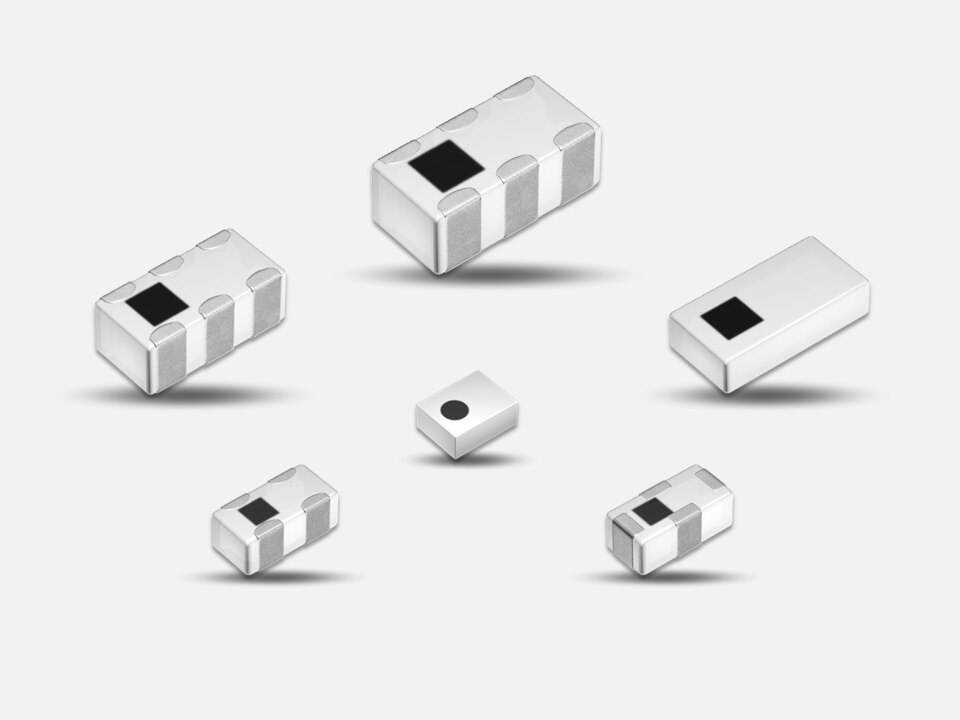

TDK 平衡不平衡转换器

TDK 的 HHM1xxx 系列多层低温共烧陶瓷 (LTCC) 平衡不平衡转换器可将不平衡信号转换为平衡信号,反之亦然。平衡不平衡转换器还可用于阻抗匹配,以提高电子电路的效率。TDK 的平衡不平衡转换器具有多种配置,频率范围为 673 MHz - 5.95 GHz,尺寸范围为 0.6 x 0.5 mm - 2.0 x 1.2 mm。非常适合用于 WLAN、蓝牙、LTE 和 GSM 应用。



特性

  • 外壳规格:EIA 0202 ~ EIA 0805
  • 频率:673 MHz ~ 5.95 GHz
  • 端接类型:STD 或 LGA
  • 工作温度:-40°C ~ +85°C
  • 基于 LTCC 的设计
  • 提供宽频带产品
  • 提供针对射频频带的特定高性能产品
  • 紧凑、高性能
  • 标准外壳规格和引脚布局,适用于多频带 PCB 设计
  • 提供 50:50(Ω)、75:50、100:50 和 200:50 以及芯片组特定配置

应用

  • LTE/WCDMA/CDMA
  • GSM
  • Bluetooth
  • 无线 LAN
  • ZigBee
  • WiMAX
  • 近场通信
  • UWB



查看详情

耦合器

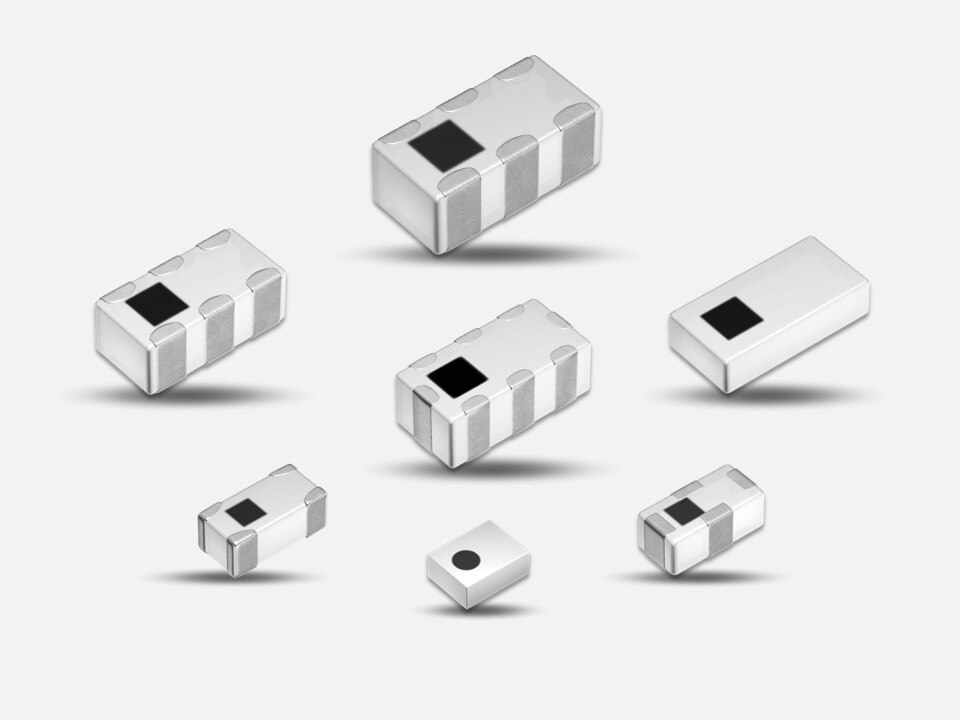

TDK 耦合器

TDK 的 HHM2xxx 系列多层定向耦合器可用于信号监控和信号报告,并且无需中断主系统电源路径。TDK 耦合器采用低温共烧陶瓷 (LTCC) 工艺,具有低插损和高隔离特性。这些耦合器具有多种配置,频率范围从 450 MHz 到 5.95 GHz,尺寸范围从最小 0.6 x0.5 x 0.3 mm 到最大 1.6 x 0.8 x 0.6 mm。非常适合在针对信号监控及控制的 MIMO 和 CA 设计中使用。相关应用包括 WLAN、LTE、GSM /蜂窝以及其他需要信号监控的频率。



特性

  • 提供宽频带产品
  • 提供针对射频频带的特定高性能产品
  • 频率:450 MHz ~ 5.95 GHz
  • 外壳规格:EIA 0202 ~ EIA 0805
  • 端接类型:STD 或 LGA
  • 工作温度:-40°C ~ +85°C
  • LTCC 设计以及基于 LTCC 的设计
  • 外形扁平、紧凑
  • 低插损
  • 高隔离电压
  • 提供 LPF 耦合器封装版本以及 3 dB 分频器和功率合成器版本

应用

  • 2.4 GHz 和 5 GHz WLAN
  • LTE/WCDMA/CDMA
  • GSM
  • Bluetooth/ZigBee



查看详情

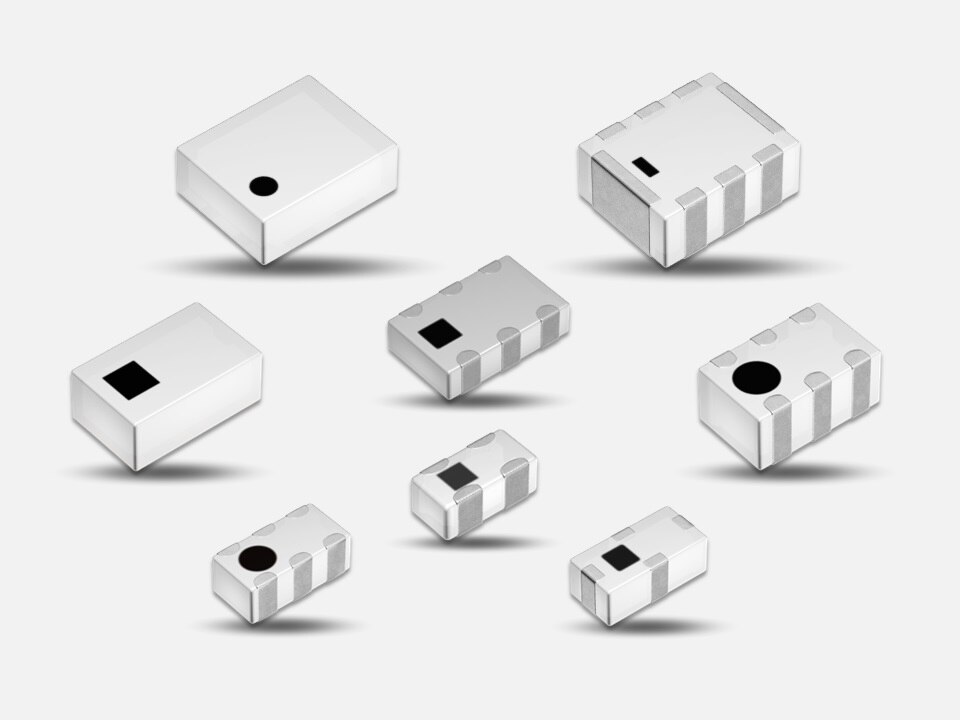

双工器

TDK 双工器

TDK 的 DPX 系列双工器是一款 3 端口滤波器,可从通用端口分出/路由两个频率。TDK 双工器具有低插损和高衰减特性,可提供各种 LPF/BPF/HPF 设计组合。尺寸范围从 1.0 x 0.5 mm - 2.5 x 2.0 mm,其紧凑的尺寸和高性能可为 2.4 GHz 和 5 GHz Wi-Fi、Bluetooth、ZigBee、LTE 和 GPS 等应用提供稳定特性。

TDK 双工器采用低温共烧陶瓷 (LTCC) 工艺,具有多种产品可供选择,并且频率、尺寸、端接结构、规格值等各不相同。



特性

  • 外壳规格:EIA 0402 ~ EIA 1008
  • 频率:570 MHz ~ 5.95 GHz
  • 端接类型:STD 或 LGA
  • 工作温度:-40°C ~ +85°C
  • 基于 LTCC 的设计
  • 紧凑、高性能
  • 稳定的特性
  • 低损耗版
  • 高衰减版
  • LP/BP/HP 设计组合

应用

  • 2.4 GHz 和 5 GHz Wi-Fi
  • Bluetooth
  • ZigBee
  • LTE
  • LAA
  • GSM
  • DCS/PCS
  • UMTS
  • WCDMA
  • WiMAX
  • GPS
  • UWB



查看详情

三工器

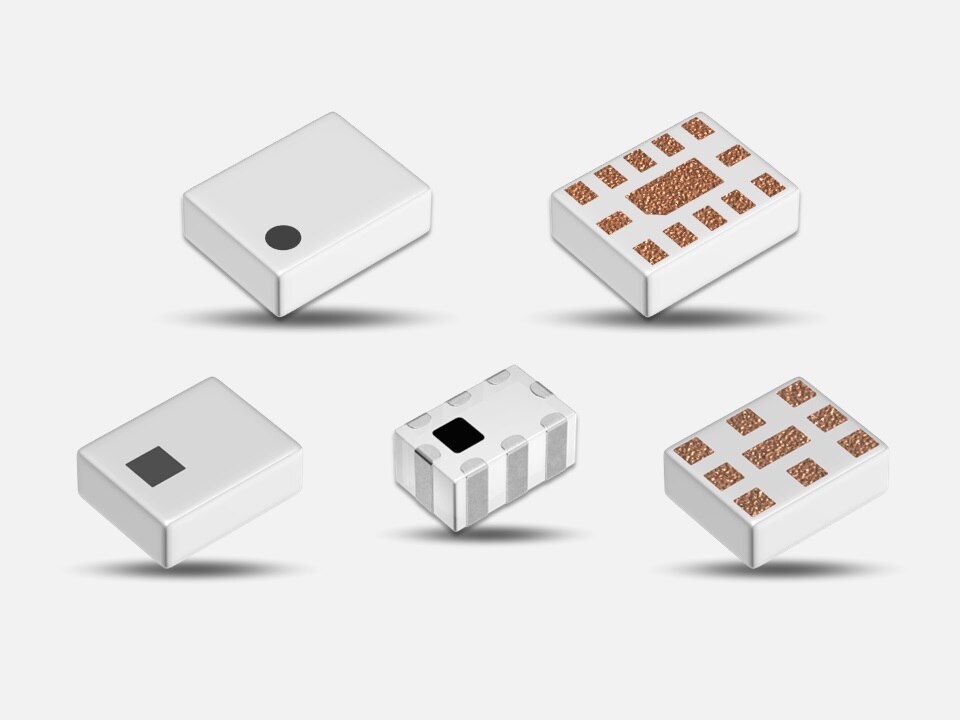

TDK 三工器

TDK 的 TPX 系列多层三工器采用低温共烧陶瓷 (LTCC) 材料,这与我们广泛的双工器和滤波器产品相同。作为我们最新的滤波系列产品,TPX 系列三工器设计用于支持高功能性,具有低插损和高衰减特性,全部采用尺寸为 2.0 x 1.2 x 0.9 mm 的紧凑式 8 端子 SMD 封装。TDK 三工器可用在天线的 I/O 零件内,具有在传输和接收过程中分离或组合三种不同频率信号的功能。TDK 三工器也可在 CA(载波聚合)电路中使用。TPX 系列适宜综合采用 GPS/双频 Wi-Fi/Bluetooth/ZigBee 等多种连接方式的应用。亦可寻找新的 TPX 产品以支持其他频带组合。



特性

  • 外壳规格:EIA 0805 ~ EIA 1210
  • 频率:450 MHz ~ 5.95 GHz
  • 端接类型:STD 或 LGA
  • 工作温度:-40°C ~ +85°C
  • 基于 LTCC 的设计
  • 紧凑、高性能
  • 稳定的特性
  • 低损耗
  • 高衰减
  • 匹配至 50 Ω

应用

  • 2.4 GHz 和 5 GHz Wi-Fi
  • Bluetooth
  • ZigBee
  • LTE
  • LAA
  • GSM
  • DCS/PCS
  • UMTS
  • WCDMA
  • WiMAX
  • GPS



查看详情

Flexield 噪声抑制板

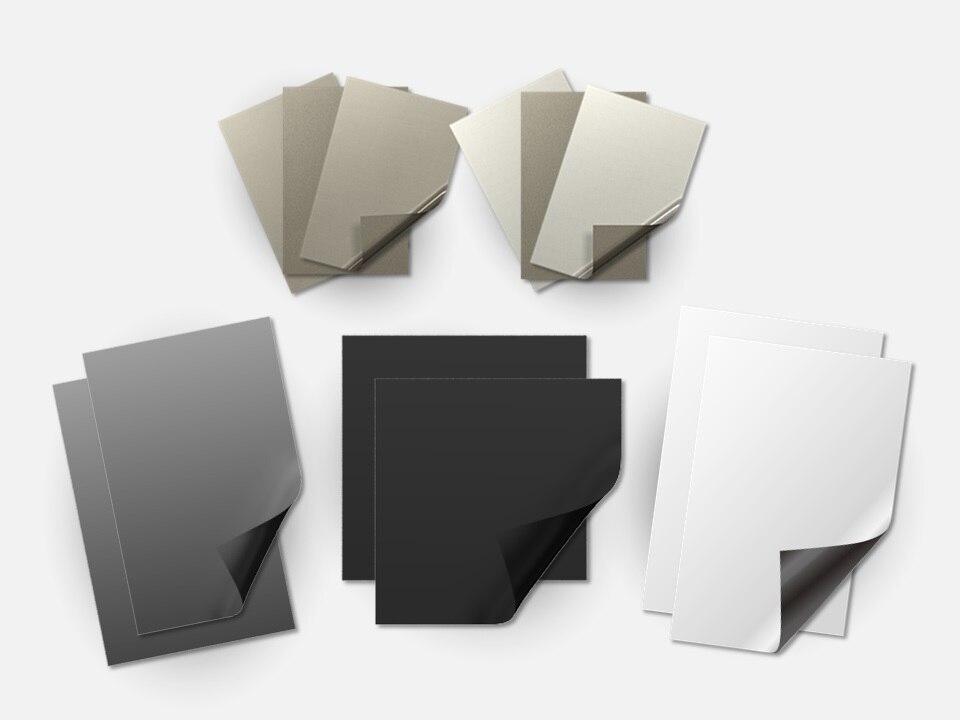

TDK Flexield 噪声抑制板

TDK 的 IF 系列 Flexield 产品是具有高柔韧性、抗冲击性特点的噪声抑制板,采用软质磁性材料和树脂制成,适用于薄型紧凑设备。抑制板中含有的软质磁性材料所具备的自然共振特性可将电磁波转换为热能,这样可防止电磁波通过该产品传播,或者将电磁波向内反射。

Flexield 产品线类型丰富,磁导率出色,能让设计人员轻松进行阻抗匹配,实现出色的磁汇聚。Flexield 产品提供多种材料组合如:仅磁性板、磁性板 +铜导电层、配双面胶带等,以更好地满足您的应用需求。



特性

  • 材料厚度 0.025 mm - 0.20 mm
  • 1 MHz 时的磁导率:100 ~ 220
  • 最小表面电阻率高达 1MΩ/sq
  • 与金属箔相比,反射更少
  • 可切割成各种各样的形状和尺寸
  • 无需变更设计即可抑制噪音

应用

  • 智能手机
  • 笔记本电脑
  • 汽车导航
  • RFID
  • 光纤模块
  • 无线 LAN
  • 汽车
  • HDD
  • 无线充电



查看详情

薄膜射频产品

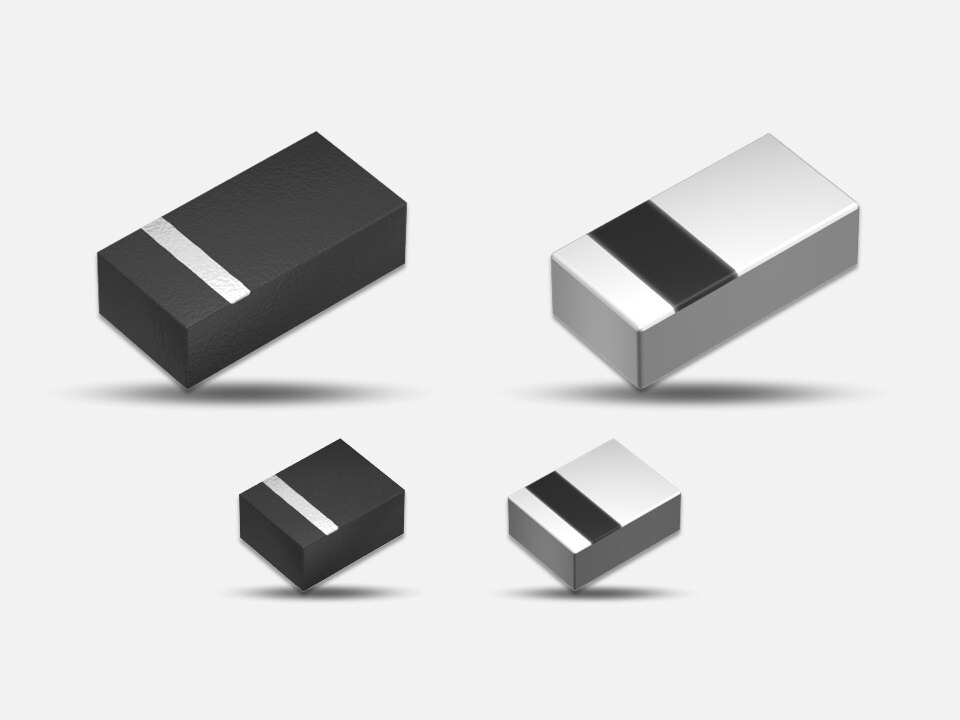

TDK 薄膜射频产品

TDK 的 TFS 系列产品采用最初为 HDD R/W 磁头开发的 TDK 薄膜工艺技术,以提供微细图形化、高精度和微型化。该技术现在用于包括滤波器、双工器、耦合器和平衡不平衡转换器在内的射频元件。随着当今市场对更小、更薄、高性能产品需求的不断增加,薄膜技术使得 TDK 能够开发出具有出色性能的紧凑、薄型射频元件。TFS 产品的一个关键特性是规格公差紧密并且批次间差异降低。TFS 低通滤波器非常适合在小型外壳情况下提供额外衰减,而不会占用太多的 PCB 空间。

TDK TFS 系列产品非常适用在智能手机和平板电脑中的蜂窝/LTE 应用以及 WLAN、BT 和 GPS 等技术中使用。



特性

  • 外壳规格:EIA 0202 ~ EIA 0402
  • 频率:690 MHz ~ 5 GHz
  • 端接类型:STD 或 LGA
  • 工作温度:-40°C ~ +85°C
  • 提供 LPF、BPF、HPF、耦合器和平衡不平衡转换器设计
  • 基于薄膜的紧凑、扁平化设计
  • 公差紧密并且批次间差异小
  • 高性能、高可靠性
  • 低损耗
  • 稳定的特性
  • 外壳尺寸小,适用于前端模块应用

应用

  • LTE
  • 无线 LAN
  • WiMAX
  • Bluetooth
  • 导航



查看详情
