STM32® 32 位 MCU 系列

领先的 ARM® Cortex®-M 微控制器供应商

具有 ARM® Cortex®-M7 内核的 STM32F7 系列超高性能 MCU

利用 STMicroelectronics 的 ART Accelerator™ 以及 L1 高速缓存,STM32F7 器件无论通过嵌入式闪存还是外部存储器执行代码,都能达到 Cortex-M7 的最高理论性能:1082 CoreMark /216 MHz fCPU 频率下达 462 DMIPS。

配备全新外设集的智能架构
STM32F7 系列采用新 Cortex-M7 内核:

  • 用于互连内核、外设和存储器的 AXI 和多 AHB 总线矩阵
  • 两个通用 DMA 控制器和用于以太网的专用 DMA、高速 USB OTG 接口以及 Chrom-ART 图形加速器
  • 外设速度独立于 CPU 速度(双通道时钟支持),允许系统时钟变化而不会影响上外设操作
  • 更多的外设,如两个支持 SPDIF 输出的串行音频接口 (SAI)、三个支持 SPDIF 输入的半双工 I²S 接口以及两个带专用电源和双模 QuadSPI 闪存的 USB OTG
  • 大容量 SRAM,采用分散架构:
    • 320 KB 的通用数据存储器,包括适合时间关键型数据处理(堆栈、堆存储...)的 64 KB 紧耦合数据存储器 (DTCM)
    • 适合时间关键型例程的 16 KB 紧耦合指令存储器 (ITCM)
    • 4 KB 备份 SRAM,可以最低功耗模式保留数据

ARM® Cortex®-M7 - 216 MHz

  • ART Accelerator™
  • L1 高速缓存:4K+4K 数据和指令高速缓存
  • Chrom-ART Accelerator™
  • 单精度 FPU
  • 2 x USB 2.0 OTG FS/HS
  • SDIO
  • 2 个 CAN
  • I2S + 音频 PLL
  • 2 个 SAI
  • 2 个 12 位 DAC
  • SPDIF-RX
  • 16 和 32 位定时器

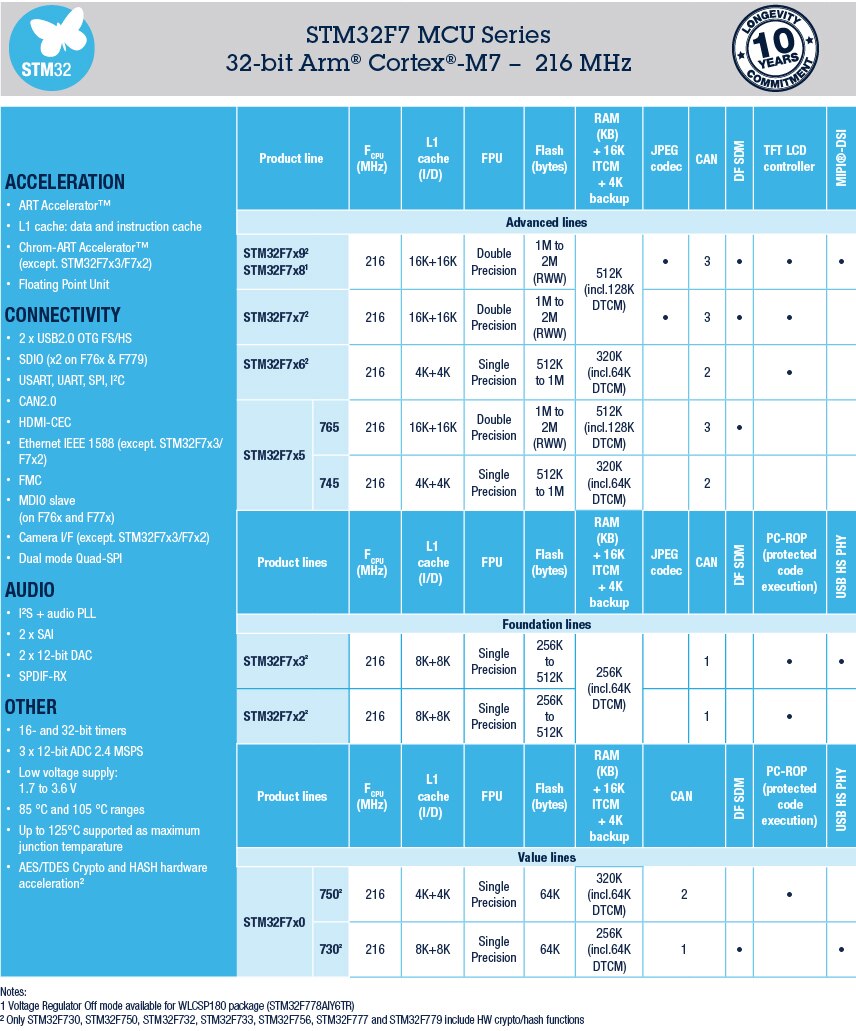

STM32F7 产品线
  备注:*仅限 STM32F756 器件上的加密/哈希硬件



零件编号 一般描述 ST 产品
线
工作
频率 (MHz)
闪存
大小 (kB)
内部
RAM
大小 (kB)
封装
STM32F746BGT6 IC MCU 32BIT 1MB FLASH 208LQFP STM32F7x6 216 1024 320 LQFP 208 STM32F746BGT6 产品页链接
STM32F746IGK6 IC MCU 32BIT 1MB FLASH 176UFBGA STM32F7x6 216 1024 320 UFBGA 176 STM32F746IGK6 产品页链接
STM32F746IGT6 IC MCU 32BIT 1MB FLASH 176LQFP STM32F7x6 216 1024 320 LQFP 176 STM32F746IGT6 产品页链接
STM32F746NGH6 IC MCU 32BIT 1MB FLASH 216TFBGA STM32F7x6 216 1024 320 TFBGA 216 STM32F746NGH6 产品页链接
STM32F746VGT6 IC MCU 32BIT 1MB FLASH 100LQFP STM32F7x6 216 1024 320 LQFP 100 STM32F746VGT6 产品页链接
STM32F746ZGT6 IC MCU 32BIT 1MB FLASH 144LQFP STM32F7x6 216 1024 320 LQFP 144 STM32F746ZGT6 产品页链接
