MicroMod 单对以太网功能板

Sparkfun 的超低功耗以太网功能板是他们与 Analog Devices、Harting 和 Würth Elektronik 的合作成果

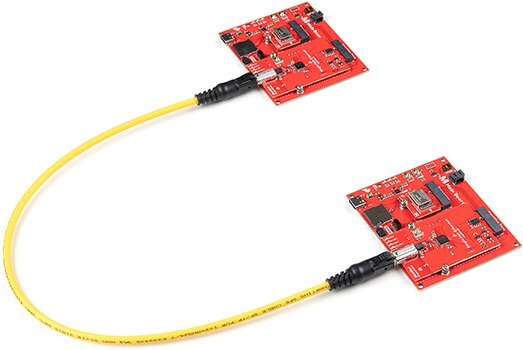

SparkFun 的 MicroMod 单对以太网功能板的图片SparkFun 的 COM-19038 MicroMod 单对以太网功能板将 ADIN1110 10BASE-T1L 单对以太网收发器协议引入了 parkFun MicroMod 生态系统。该功能板使用 Analog Devices Inc. 的 ADIN1110 以太网收发器,为远程 10 Mb/s 单对 10BASE-T1L 以太网应用提供开发工具。

SparkFun MicroMod 单对以太网功能板采用 Harting T1 工业单对以太网连接器和 Würth Elektronik 的无源组件,全部安装在 MicroMod 功能板上,可通过其 M.2 连接器轻松添加到 MicroMod 系统,即插即用,无需焊接。

ADIN1110 是一款超低功耗单端口两线以太网收发器。它具有集成媒体访问控制 (MAC) 接口,允许通过串行外设接口 (SPI) 以 10 Mbp/s 全双工模式直接连接主机控制器。边缘节点的合规网线范围可达 1,700 米。

10BASE-T1L 以太网使用单根双绞线传输数据和供电。此功能板并非设计用于通过网线供电。它旨在用于工业安装和现场仪器等应用中的边缘节点设备的长距离连接,减少网线重量并提高连接器的完整性。10BASE-T1L 以太网与 802.3cg IEEE® 标准兼容,支持最大 10 Mb/s 的高带宽,可在 1 公里长的以太网连接上发送和接收数据。

特性
  • 超低功耗
  • 以 ADIN1110 以太网收发器为中心
  • 可在超过 1 公里长的以太网连接上发送和接收数据
  • 支持最大 10 Mb/s 的高带宽
  • 用于远程 10 Mb/s 单对 10BASE-T1L 以太网应用的开发工具
  • 兼容 802.3cg IEEE 标准
  • 并非针对网线供电设计
应用
  • 工业装置
  • 现场仪器

MicroMod Single-Pair Ethernet Function Board

图片制造商零件编号描述可供货数量查看详情
MICROMOD SINGLEPAIR ETHERNET BRDCOM-19038MICROMOD SINGLEPAIR ETHERNET BRD141 - 立即发货查看详情

Modular Cables

图片制造商零件编号描述可供货数量查看详情
CABLE MOD 2P2C PLUG-PLUG 1.64'33280101002005CABLE MOD 2P2C PLUG-PLUG 1.64'5 - 立即发货查看详情
CABLE MOD 2 POS PLUG-PLUG 3.28'33280101001010CABLE MOD 2 POS PLUG-PLUG 3.28'17 - 立即发货查看详情
CABLE MOD 2P2C PLUG-PLUG 6.56'33280101002020CABLE MOD 2P2C PLUG-PLUG 6.56'15 - 立即发货查看详情
CABLE MOD 2P2C PLUG-PLUG 3.28'33280101002010CABLE MOD 2P2C PLUG-PLUG 3.28'17 - 立即发货查看详情
CABLE MOD 2 POS PLUG-PLUG 16.4'33280101001050CABLE MOD 2 POS PLUG-PLUG 16.4'12 - 立即发货查看详情
CABLE MOD 2 POS PLUG-PLUG 9.84'33280101001030CABLE MOD 2 POS PLUG-PLUG 9.84'1 - 立即发货查看详情
CABLE MOD 2P2C PLUG-PLUG 9.84'33280101002030CABLE MOD 2P2C PLUG-PLUG 9.84'10 - 立即发货查看详情
CABLE MOD 2 POS PLUG-PLUG 1.64'33280101001005CABLE MOD 2 POS PLUG-PLUG 1.64'0查看详情
CABLE MOD 2P2C PLUG-PLUG 16.4'33280101002050CABLE MOD 2P2C PLUG-PLUG 16.4'0查看详情

Associated Parts

图片制造商零件编号描述可供货数量查看详情
10BASE-T1L MAC PHY WITH 4 MDIADIN1110BCPZ-R710BASE-T1L MAC PHY WITH 4 MDI750 - 立即发货查看详情
WE-STST SMT SUPER TINY SIGNAL TR74930030WE-STST SMT SUPER TINY SIGNAL TR1493 - 立即发货查看详情
TVS DIODE 3.3VWM 13VC DFN1210-6824012823TVS DIODE 3.3VWM 13VC DFN1210-63253 - 立即发货查看详情
WCAP-CSMH MID AND HIGH VOLTAGE M885342208024WCAP-CSMH MID AND HIGH VOLTAGE M0查看详情
CONN JACK 1PORT 1000 BASE-T1 PCB09452812800CONN JACK 1PORT 1000 BASE-T1 PCB1652 - 立即发货查看详情
CAP CER 0.1UF 25V X7R 0603885012206071CAP CER 0.1UF 25V X7R 0603761488 - 立即发货查看详情
CAP CER 1UF 16V X7R 0603885012206052CAP CER 1UF 16V X7R 060335552 - 立即发货查看详情
CAP CER 3300PF 100V X7R 0603885012206111CAP CER 3300PF 100V X7R 06030查看详情
CAP CER 10PF 50V C0G/NP0 0603885012006051CAP CER 10PF 50V C0G/NP0 060334880 - 立即发货查看详情
CAP CER 0.1UF 16V X7R 0402885012205037CAP CER 0.1UF 16V X7R 0402232468 - 立即发货查看详情
CAP CER 10000PF 25V X7R 0402885012205050CAP CER 10000PF 25V X7R 040240950 - 立即发货查看详情
LED RED CLEAR 0603 SMD150060SS75000LED RED CLEAR 0603 SMD56821 - 立即发货查看详情
LED GREEN CLEAR 0603 SMD150060VS75000LED GREEN CLEAR 0603 SMD151243 - 立即发货查看详情
LED BLUE CLEAR 0603 SMD150060BS75000LED BLUE CLEAR 0603 SMD106657 - 立即发货查看详情
LED YELLOW CLEAR 0603 SMD150060YS75000LED YELLOW CLEAR 0603 SMD110673 - 立即发货查看详情
CRYSTAL 25.0000MHZ 10PF SMD830069494CRYSTAL 25.0000MHZ 10PF SMD0查看详情
CAP CER 0.1UF 50V X7R 0603885012206095CAP CER 0.1UF 50V X7R 0603287757 - 立即发货查看详情
CAP CER 0.68UF 16V X7R 0603885012206051CAP CER 0.68UF 16V X7R 060321418 - 立即发货查看详情
发布日期: 2022-05-13
