Si82Ax-Fx 隔离式栅极驱动器

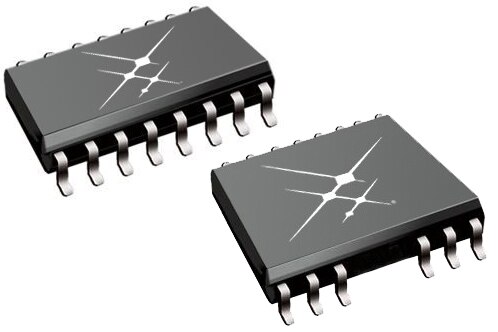

Skyworks Si82Ax-Fx 单通道和双通道隔离式栅极驱动器提供 1 A、4 A 和 6 A 输出并具有高性能和价值

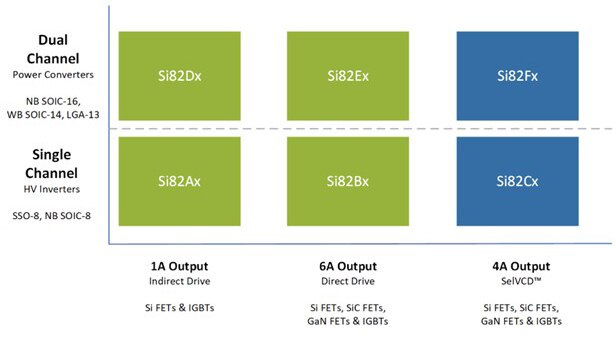

Skyworks Si82Ax 和 Si82Dx 隔离栅极驱动器为电源和电机控制应用提供了高性能解决方案。单一或分离输出支持 3 V 至 20 V 输入和高达 30 V 的栅极驱动。使用 Skyworks 硅隔离,它们提供 6 kVRMS 隔离、高抗噪性、低延迟以及比光耦合器更好的可靠性。电压模式输出可优化开关性能,而欠压锁定 (UVLO) 和输入重叠保护等内置保护功能可确保安全运行。
Si82Bx 和 Si82Ex 是用于满足电源开关驱动需求的隔离栅极驱动解决方案,包括硅 MOSFET、IGBT、SiC 和 GaN。这些器件支持 3 V 至 20 V 的输入和高达 30 V 的栅极驱动。这包括经过验证的电压模式栅极驱动架构,具有多种带去尖峰脉冲选项的 CMOS 输入、具有组合或分割输出配置的单通道、集成米勒钳位,以及根据被驱动的电源开关类型而配备的各种 UVLO。该器件系列具有高达 6 kV 的出色隔离额定值、符合 VDE 60747-17、AEC-Q100 资格和汽车级选项以及各种流行的封装选项,适合隔离栅极驱动需求。
Si82Cx 和 Si82Fx 高性能隔离栅极驱动器为电源开关驱动需求提供解决方案,包括硅 MOSFET、IGBT、SiC 和 GaN。这些器件包括革命性的 SelVCD™ 电流模式架构,该架构具有多种带有去尖峰选项的 CMOS 输入、带有分离输出配置的单通道以及适用于被驱动电源开关类型的各种 UVLO。该器件系列具有高达 6 kV 的出色隔离额定值、符合 VDE 60747-17、AEC-Q100 资格和汽车级选项以及各种流行的封装选项,可满足隔离栅极驱动的需求。它们还支持 3 V 至 20 V 的输入和高达 30 V 的栅极驱动。
特性
- 具有可选抗尖峰滤波器的 CMOS 输入
- 10 kV双极浪涌 (IEC60747-17)
- 200kV/μs 共模瞬态抗扰度
- <45 ns 传播延迟
- 5 ns 至 8 ns 偏移(部件间或通道间)
- 支持 GaN、IGBT、SiC、MOSFET
- 高达 6 kVRMS 隔离额定值
- 断电时的安全输出状态
- 栅极短路保护
- 热关断
- 改进的 ESD 钳位
- 负 I/O 瞬态耐受性
- 1500 VRMS 工作电压
应用
- AC/DC 电源
- DC/DC 转换器
- 板载充电器 (OBC)
- 伺服电机驱动
- AC 感应电机驱动
- 太阳能 PV 逆变器
- 大型交流感应电机驱动
- 大型 PV/UPS 逆变器
- 牵引逆变器
Si82Ax Isolated Gate Drivers
图片 | 制造商零件编号 | 描述 | 可供货数量 | 价格 | 查看详情 | |
---|---|---|---|---|---|---|
![]() | ![]() | SI82A30BCC-IS![]() | 3.75 KV 1-AMP 1-CHANNEL ISOLATED | 96 - 立即发货 |
1 : ¥26.38
管件
| 查看详情 |
![]() | ![]() | SI82A40ABC-IS![]() | 3.75 KV 1-AMP 1-CHANNEL ISOLATED | 0 - 立即发货 |
1 : ¥26.38
管件
| 查看详情 |
![]() | ![]() | SI82A30ACC-IS![]() | 3.75 KV 1-AMP 1-CHANNEL ISOLATED | 96 - 立即发货 |
1 : ¥28.68
管件
| 查看详情 |
![]() | ![]() | SI82A28AGC-IS![]() | 3.75 KV 1-AMP 1-CHANNEL ISOLATED | 96 - 立即发货 |
1 : ¥26.38
管件
| 查看详情 |
![]() | ![]() | SI82A40ACC-IS![]() | 3.75 KV 1-AMP 1-CHANNEL ISOLATED | 96 - 立即发货 |
1 : ¥26.38
管件
| 查看详情 |
![]() | ![]() | SI82A28ABC-IS![]() | 3.75 KV 1-AMP 1-CHANNEL ISOLATED | 96 - 立即发货 |
1 : ¥26.38
管件
| 查看详情 |
![]() | ![]() | SI82A28ACC-IS![]() | 3.75 KV 1-AMP 1-CHANNEL ISOLATED | 96 - 立即发货 |
1 : ¥26.38
管件
| 查看详情 |
![]() | ![]() | SI82A40AEE-IS4![]() | 6 KV 1-AMP 1-CHANNEL ISOLATED VA | 80 - 立即发货 |
1 : ¥22.33
管件
| 查看详情 |
Si82Bx Isolated Gate Drivers
图片 | 制造商零件编号 | 描述 | 可供货数量 | 价格 | 查看详情 | |
---|---|---|---|---|---|---|
![]() | ![]() | SI82B28ACC-IS![]() | 3.75 KV 6-AMP 1-CHANNEL ISOLATE | 96 - 立即发货 |
1 : ¥31.67
管件
| 查看详情 |
![]() | ![]() | SI82B28AGC-IS![]() | 3.75 KV 6-AMP 1-CHANNEL ISOLATE | 0 - 立即发货 |
1 : ¥31.67
管件
| 查看详情 |
![]() | ![]() | SI82B40ACC-IS![]() | 3.75 KV 6-AMP 1-CHANNEL ISOLATE | 0 - 立即发货 |
1 : ¥31.67
管件
| 查看详情 |
![]() | ![]() | SI82B28ABC-IS![]() | 3.75 KV 6-AMP 1-CHANNEL ISOLATE | 96 - 立即发货 |
1 : ¥31.67
管件
| 查看详情 |
![]() | ![]() | SI82B30ABC-IS![]() | 3.75 KV 6-AMP 1-CHANNEL ISOLATE | 0 - 立即发货 |
1 : ¥31.67
管件
| 查看详情 |
![]() | ![]() | SI82B30BBC-IS![]() | 3.75 KV 6-AMP 1-CHANNEL ISOLATE | 96 - 立即发货 |
1 : ¥34.43
管件
| 查看详情 |
![]() | ![]() | SI82B40ABC-IS![]() | 3.75 KV 6-AMP 1-CHANNEL ISOLATE | 86 - 立即发货 |
1 : ¥34.43
管件
| 查看详情 |
![]() | ![]() | SI82B40ACE-IS4![]() | 6 KV 6-AMP 1-CHANNEL ISOLATED VA | 75 - 立即发货 |
1 : ¥26.22
管件
| 查看详情 |
Si82Cx Isolated Gate Drivers
图片 | 制造商零件编号 | 描述 | 可供货数量 | 价格 | 查看详情 | |
---|---|---|---|---|---|---|
![]() | ![]() | SI82C60ABC-IS![]() | 3.75 KV 4-AMP 1-CHANNEL ISOLATE | 96 - 立即发货 |
1 : ¥32.75
管件
| 查看详情 |
![]() | ![]() | SI82C50ABC-IS![]() | 3.75 KV 4-AMP 1-CHANNEL ISOLATE | 0 - 立即发货 |
1 : ¥32.75
管件
| 查看详情 |
![]() | ![]() | SI82C70AEC-IS![]() | 3.75 KV 4-AMP 1-CHANNEL ISOLATE | 96 - 立即发货 |
1 : ¥32.75
管件
| 查看详情 |
![]() | ![]() | SI82C50AGC-IS![]() | 3.75 KV 4-AMP 1-CHANNEL ISOLATE | 96 - 立即发货 |
1 : ¥32.75
管件
| 查看详情 |
![]() | ![]() | SI82C70ABC-IS![]() | 3.75 KV 4-AMP 1-CHANNEL ISOLATE | 96 - 立即发货 |
1 : ¥32.75
管件
| 查看详情 |
![]() | ![]() | SI82C50BBC-IS![]() | 3.75 KV 4-AMP 1-CHANNEL ISOLATE | 96 - 立即发货 |
1 : ¥32.75
管件
| 查看详情 |
![]() | ![]() | SI82C60ACC-IS![]() | 3.75 KV 4-AMP 1-CHANNEL ISOLATE | 96 - 立即发货 |
1 : ¥32.75
管件
| 查看详情 |
![]() | ![]() | SI82C50AEC-IS![]() | 3.75 KV 4-AMP 1-CHANNEL ISOLATE | 96 - 立即发货 |
1 : ¥32.75
管件
| 查看详情 |
Si82Dx Isolated Gate Drivers
图片 | 制造商零件编号 | 描述 | 可供货数量 | 价格 | 查看详情 | |
---|---|---|---|---|---|---|
![]() | ![]() | SI82D39ABC-IS1![]() | 3.75 KV 1-AMP 2-CHANNEL ISOLATED | 96 - 立即发货 |
1 : ¥36.86
管件
| 查看详情 |
![]() | ![]() | SI82D39AEC-IS1![]() | 3.75 KV 1-AMP 2-CHANNEL ISOLATED | 96 - 立即发货 |
1 : ¥36.86
管件
| 查看详情 |
![]() | ![]() | SI82D29AEC-IS1![]() | 3.75 KV 1-AMP 2-CHANNEL ISOLATED | 96 - 立即发货 |
1 : ¥36.86
管件
| 查看详情 |
![]() | ![]() | SI82D89ACC-IS1![]() | 3.75 KV 1-AMP 2-CHANNEL ISOLATED | 96 - 立即发货 |
1 : ¥36.86
管件
| 查看详情 |
![]() | ![]() | SI82D29ABC-IS1![]() | 3.75 KV 1-AMP 2-CHANNEL ISOLATED | 96 - 立即发货 |
1 : ¥36.86
管件
| 查看详情 |
![]() | ![]() | SI82D39BCC-IS1![]() | 3.75 KV 1-AMP 2-CHANNEL ISOLATED | 96 - 立即发货 |
1 : ¥36.86
管件
| 查看详情 |
![]() | ![]() | SI82D29AEE-IS3![]() | 6 KV 1-AMP 2-CHANNEL ISOLATED VA | 92 - 立即发货 |
1 : ¥43.24
管件
| 查看详情 |
![]() | ![]() | SI82D89ABE-IS3![]() | 6 KV 1-AMP 2-CHANNEL ISOLATED VA | 0 - 立即发货 |
1 : ¥39.78
管件
| 查看详情 |
Si82Ex Isolated Gate Drivers
图片 | 制造商零件编号 | 描述 | 可供货数量 | 价格 | 查看详情 | |
---|---|---|---|---|---|---|
![]() | ![]() | SI82E29ABC-IS1 | 3.75 KV 2-CHANNEL ISOLATED VALUE | 48 - 立即发货 |
1 : ¥34.07
管件
| 查看详情 |
![]() | ![]() | SI82E29ABC-IS1R | 3.75 KV 2-CHANNEL ISOLATED VALUE | 0 - 立即发货 |
2500 : ¥17.01
卷带(TR)
| 查看详情 |
![]() | ![]() | SI82E29ABE-IS3 | 6 KV 2-CHANNEL ISOLATED VALUE GA | 40 - 立即发货 |
1 : ¥49.04
管件
| 查看详情 |
![]() | ![]() | SI82E29ABE-IS3R | 6 KV 2-CHANNEL ISOLATED VALUE GA | 0 - 立即发货 |
1250 : ¥21.78
卷带(TR)
| 查看详情 |
![]() | ![]() | SI82E29ACC-IS1 | 3.75 KV 2-CHANNEL ISOLATED VALUE | 0 - 立即发货 |
46 : ¥28.78
管件
| 查看详情 |
![]() | ![]() | SI82E29ACC-IS1R | 3.75 KV 2-CHANNEL ISOLATED VALUE | 0 - 立即发货 |
2500 : ¥17.01
卷带(TR)
| 查看详情 |
![]() | ![]() | SI82E29ACE-IS3 | 6 KV 2-CHANNEL ISOLATED VALUE GA | 0 - 立即发货 |
46 : ¥35.00
管件
| 查看详情 |
![]() | ![]() | SI82E29ACE-IS3R | 6 KV 2-CHANNEL ISOLATED VALUE GA | 0 - 立即发货 |
1250 : ¥21.78
卷带(TR)
| 查看详情 |
Si82Fx Isolated Gate Drivers
图片 | 制造商零件编号 | 描述 | 可供货数量 | 价格 | 查看详情 | |
---|---|---|---|---|---|---|
![]() | ![]() | SI82F29AGC-IS1 | 3.75 KV 2-CHANNEL ISOLATED SELVC | 48 - 立即发货 |
1 : ¥45.81
管件
| 查看详情 |
![]() | ![]() | SI82F39BBC-IS1 | 3.75 KV 2-CHANNEL ISOLATED SELVC | 45 - 立即发货 |
1 : ¥45.81
管件
| 查看详情 |
![]() | ![]() | SI82F99ABC-IS1 | 3.75 KV 2-CHANNEL ISOLATED SELVC | 48 - 立即发货 |
1 : ¥36.64
管件
| 查看详情 |
![]() | ![]() | SI82F39AGC-IS1 | 3.75 KV 2-CHANNEL ISOLATED SELVC | 20 - 立即发货 |
1 : ¥36.64
管件
| 查看详情 |
![]() | ![]() | SI82F29ABE-IS3 | 6 KV 2-CHANNEL ISOLATED SELVCD G | 44 - 立即发货 |
1 : ¥41.76
管件
| 查看详情 |
![]() | ![]() | SI82F39ABE-IS3 | 6 KV 2-CHANNEL ISOLATED SELVCD G | 46 - 立即发货 |
1 : ¥41.76
管件
| 查看详情 |
![]() | ![]() | SI82F39BBE-IS3 | 6 KV 2-CHANNEL ISOLATED SELVCD G | 46 - 立即发货 |
1 : ¥52.18
管件
| 查看详情 |
![]() | ![]() | SI82F99ABE-IS3 | 6 KV 2-CHANNEL ISOLATED SELVCD G | 46 - 立即发货 |
1 : ¥52.18
管件
| 查看详情 |
Evaluations Boards
图片 | 制造商零件编号 | 描述 | 可供货数量 | 价格 | 查看详情 | |
---|---|---|---|---|---|---|
![]() | ![]() | SI82A30ACE-KIT![]() | SI82AX EVALUATION KIT, 12V UVLO, | 2 - 立即发货 |
1 : ¥719.40
盒
| 查看详情 |
![]() | ![]() | SI82B41ACE-KIT![]() | SI82BX EVALUATION KIT, 12V UVLO, | 2 - 立即发货 |
1 : ¥719.40
盒
| 查看详情 |
![]() | ![]() | SI82B30ABC-KIT![]() | SI82BX EVALUATION KIT, 8V UVLO, | 2 - 立即发货 |
1 : ¥719.40
盒
| 查看详情 |
![]() | ![]() | SI82C50ABE-KIT![]() | SI82CX EVALUATION KIT, 8V UVLO, | 2 - 立即发货 |
1 : ¥719.40
盒
| 查看详情 |
![]() | ![]() | SI82D39ABE-KIT![]() | SI82DX EVALUATION KIT, 8V UVLO, | 2 - 立即发货 |
1 : ¥719.40
盒
| 查看详情 |
![]() | ![]() | SI82E39ABE-KIT | SI82EX EVALUATION KIT, 8V UVLO, | 2 - 立即发货 |
1 : ¥710.14
盒
| 查看详情 |
![]() | ![]() | SI82E39ABC-KIT | SI82EX EVALUATION KIT, 8V UVLO, | 1 - 立即发货 |
1 : ¥719.40
盒
| 查看详情 |
![]() | ![]() | SI82F39ABC-KIT | SI82FX EVALUATION KIT, 8V UVLO, | 1 - 立即发货 |
1 : ¥719.40
盒
| 查看详情 |
![]() | ![]() | SI82F39ABE-KIT | SI82FX EVALUATION KIT, 8V UVLO, | 1 - 立即发货 |
1 : ¥719.40
盒
| 查看详情 |
发布日期: 2025-02-13
