SMD 系列电路保护器件

SCHURTER 的可回流焊热开关 (RTS) 系列保护系统免受热击穿

Schurter 的 PTC 系列电路保护器件图片SCHURTER RTS 是特别紧凑的器件,用于热保护。由于其固有的自我强化的加热特性,MOSFET、IC、IGBT、双向可控硅、SCR 等功率半导体器件可能过热并导致热击穿。RTS 专为系统提供过热保护,以便可靠地在达到预定义温度时精确切断电路。

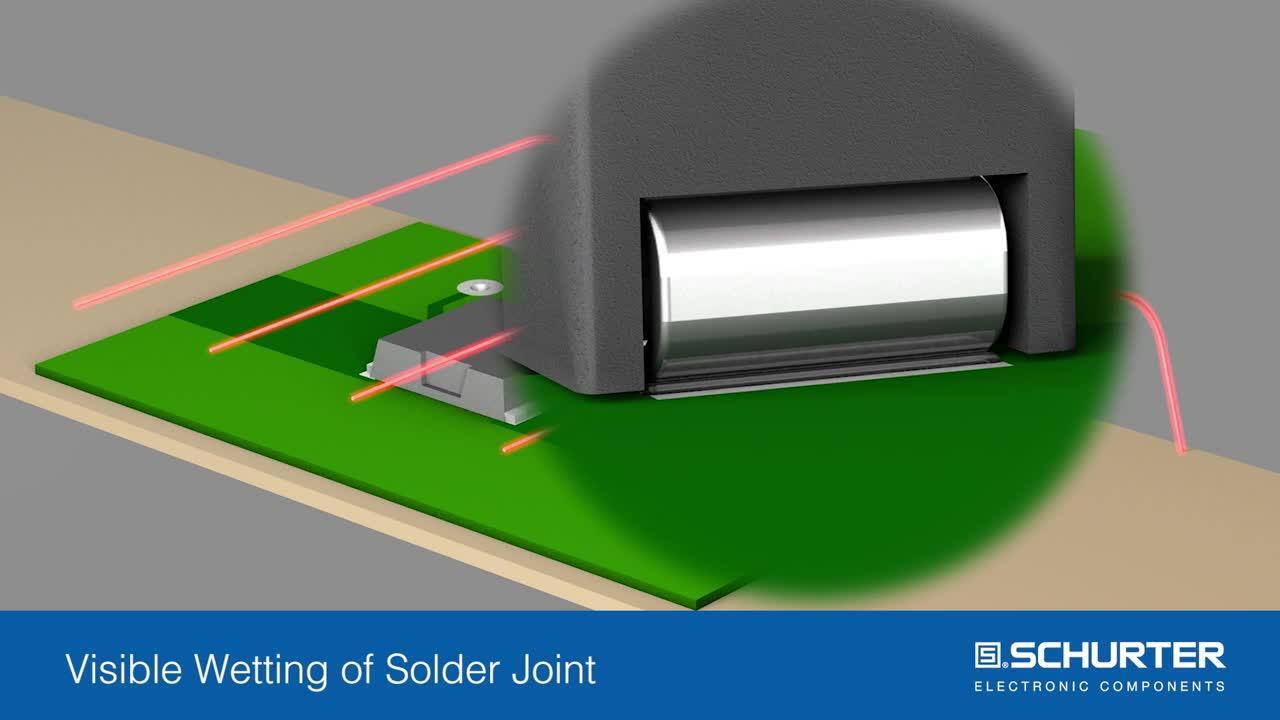

RTS 可使用传统的回流焊技术安装,焊接温度高达 +260 °C。完成焊接流程后,按下 RTS 顶部以机械方式将其激活,使 RTS 在 210 °C 跳变。它可以手动或自动执行,让多个器件一次性同时激活。相比借助一个额外触头的电气方式激活,RTS 状态对安装人员而言清晰可见,并无需额外触头。

RTS 承受高达 100 A 的工作电流,额定电压高达 60 VDC,采用极为紧凑的封装,尺寸为 6.6 mm x 8.8 mm。还提供客户定制版本。增加的特性包括集成的分流或过流保护功能,从而在印刷电路板上占用更小空间。

RTS 符合 AEC-Q200 和 MIL STD 的高可靠性要求。

应用
  • 使用功率晶体管的任何情况
  • 工业:
    • 电池保护
    • 电源
    • 照明镇流器
    • H 桥电路
    • 电机驱动器
  • 汽车:
    • 冷却风扇应用
    • ABS 助力转向系统
    • PTC 加热器
    • 暖通空调
    • 电热塞
    • 柴油加热器

RTS Series

图片制造商零件编号描述可供货数量价格查看详情
RTS THERMAL FUSE > 210C WITH SHU3-119-590RTS THERMAL FUSE > 210C WITH SHU0 - 立即发货
1500 : ¥21.88
散装
查看详情
TCO 60VDC 2SMD3-104-514TCO 60VDC 2SMD196 - 立即发货
1 : ¥24.27
剪切带(CT)
750 : ¥19.44
卷带(TR)
1 : ¥24.27
Digi-Reel® 得捷定制卷带
查看详情
RTS THERMAL FUSE > 175C WITH SHU3-134-804RTS THERMAL FUSE > 175C WITH SHU538 - 立即发货
1 : ¥38.95
剪切带(CT)
100 : ¥30.19
卷带(TR)
1 : ¥38.95
Digi-Reel® 得捷定制卷带
查看详情
TCO 60VDC 2SMD3-104-513TCO 60VDC 2SMD0 - 立即发货
1 : ¥28.94
剪切带(CT)
100 : ¥21.55
卷带(TR)
1 : ¥28.94
Digi-Reel® 得捷定制卷带
查看详情
RTS THERMAL FUSE > 175C3-134-780RTS THERMAL FUSE > 175C0 - 立即发货
1 : ¥32.17
剪切带(CT)
100 : ¥25.56
卷带(TR)
1 : ¥32.17
Digi-Reel® 得捷定制卷带
查看详情
RTS THERMAL FUSE > 210C WITH SHU3-119-589RTS THERMAL FUSE > 210C WITH SHU0 - 立即发货
500 : ¥23.00
散装
查看详情
RTS THERMAL FUSE > 175C WITH SHU3-134-804RTS THERMAL FUSE > 175C WITH SHU0 - 立即发货
500 : ¥24.07
散装
查看详情
发布日期: 2018-04-03
