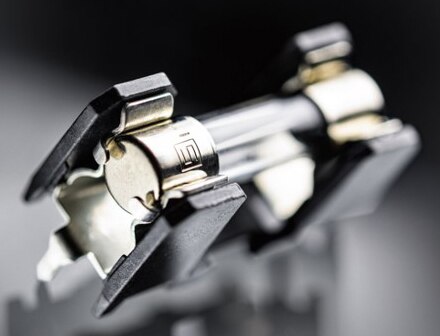

OGN 系列开放式保险丝座

SCHURTER 用于 5 mm x 20 mm 保险丝的 OGN 系列开放式保险丝座除了现有的通孔技术 (THT) 和表面贴装技术 (SMT) 版本外，还兼容通孔回流 (THR) 焊接工艺。

SMT 元件用于 PCB 组装。理想情况下，这些组件与焊料回流工艺兼容，以实现完全自动化的组装。虽然 THT 组件提供了板上安装解决方案，但它们通常不是为严格的回流工艺而设计的。在这些情况下，需要进行第二次焊接步骤。THT 组装所需的额外手动步骤非常耗时，并且可能会产生额外的错误。

解决方案是 THR 组件，将 PCB THT 安装的特点与能够承受回流焊炉高热应力的组件相结合。首先将 THR 元件印刷到引脚通孔中，然后推过焊膏。当焊膏在回流焊炉中熔化时，液态焊料由于润湿和毛细管力而缩回到通孔中，形成焊点。

OGN 系列开放式保险丝座专为各种类型的 5 mm x 20 mm 保险丝而设计。该系列可用可选的盖子封闭。OGN 系列还符合增强的防火安全要求，并具有根据 IEC 60335-1 规定的抗灼热丝性能。
