1 mm (.0394") 间距 Micro Mate™ 分立式接线系统

Micro Mate™ 1.00 mm 间距分立式线缆和连接器具有节省空间的设计，支持线对板、线对线和线对面板应用。

Samtec 的 Micro Mate™ 分立式电线系统提供了令人难以置信的空间节省效果和设计灵活性。压接式双叶片触点以纤薄设计为线对板、线对线和线对面板应用提供可靠连接。

另可提供工具，用于将部件组装成完整的线缆组件。有用于小批量项目的简单手动工具，以及可用于工作台使用的工具和用于大批量组装的自动压力机。

特性

  • 可提供部件（带工具）或完整线缆组件
  • 线对板、线对线和线对面板应用
  • 28 或 30 AWG
  • 额定电流：2.7 A（最大）
  • 额定电压： 250 VAC / 353 VDC 最大
  • 加固单锁或双锁，连接可靠
  • 面板安装版本适合 .033"
  • .090" 面板厚度
  • 压接式双叶触点系统
  • 总共 2 至 20 个触点（单排）
  • 总共 4 至 40 个触点（双排）
  • Teflon® 氟聚合物电线可用于高温或无卤素应用
  • 匹配端子排可用于垂直或水平安装

行业

  • 数据通信
  • 工业
  • 军用/航空航天
  • 连接测试
  • 医疗
  • 计算机/半导体
  • 仪器仪表
  • 汽车

文献

1 mm Micro Mate™ 电子手册

分立式电线解决方案指南

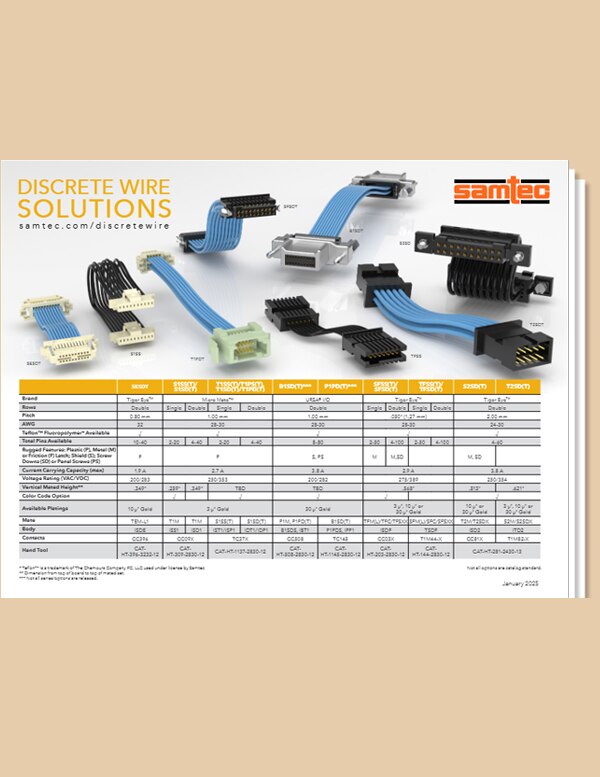

分立式电线解决方案备忘单

特色产品

端子头 – T1M

特性

  • 2、3、5、7、10、15 和 20 个触点
  • 单排或者双排
  • 垂插和弯角方向

插座外壳 – ISS1 / ISD1

特性

  • 2 至 20 个触点
  • 单排或者双排

端子外壳 – IST1 / IDT1

特性

  • 2 至 20 个触点
  • 单排或者双排

面板安装外壳 – ISP1 / IDP1

特性

  • 2 至 20 个触点
  • 单排或双排
  • 适合 .033"(0.84 mm)，.062"(1.57 mm) 和.090" (2.29 mm) 厚的面板

压接触点 – CC09R / CC09M

特性

  • 压接式双叶接触件
  • 整卷（30k/卷）
  • 迷你卷（5k/卷）

压接端子 – TC37R / TC37M

特性

  • 整卷（25k/卷）
  • 迷你卷（1k - 5k/卷）

手动工具

特性

插座接线组件 – S1SS、S1SST、S1SD、S1SDT

特性

  • 28 或 30 AWG 线
  • 另可提供 Teflon™ 氟聚合物线缆
  • 2 至 20 个触点
  • 单排或者双排

端子接线组件 – T1SS、T1SST、T1SD、T1SDT

特性

  • 28 或 30 AWG 线
  • 另可提供 Teflon™ 氟聚合物线缆
  • 可选单端、双端或转移端
  • 2 至 20 个触点
  • 单排或者双排

面板安装端子电缆组件 – T1PS、T1PST、T1PD、T1PDT

特性

  • 28 或 30 AWG 线
  • 另可提供 Teflon™ 氟聚合物线缆
  • 可选单端、双端或转移端
  • 2 至 20 个触点
  • 单排或双排
  • 适合 .033"(0.84 mm)，.062"(1.57 mm) 和.090" (2.29 mm) 厚的面板
​
